Kit de extensión de la hoja niveladora

1. Aparque la máquina en una superficie nivelada o mueva la máquina a un elevador de máquinas.

2. Ponga el freno de estacionamiento.

3. Eleve el apero de montaje intermedio. Introduzca el pasador de control de profundidad en la posición de para mantener elevado el apero de montaje intermedio.

4. Apague el motor y retire la llave.

5. Espere a que se detengan todas las piezas en movimiento y que se enfríen los componentes de la máquina.

6. Calce las ruedas o eleve la máquina con un elevador de máquinas.

Piezas necesarias en este paso:

1. Sujete el rascador de la hoja y la placa de apoyo a la extensión derecha de la hoja niveladora usando 2 pernos (⅜" x 1¼") y 2 contratuercas (⅜"), como se muestra en la Figura 1. Repita el mismo paso con la extensión izquierda de la hoja niveladora.

   Note: Sujete provisionalmente las placas de apoyo a las extensiones de la hoja niveladora; las fijaciones se apretarán en el paso 5.

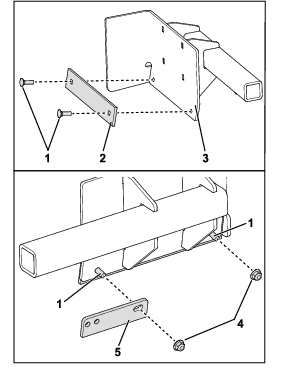

   Figura 1

   1. Perno
   2. Rascador de la hoja
   3. Extensión de la hoja niveladora
   4. Contratuerca
   5. Placa de apoyo

2. Inserte la extensión derecha de la hoja niveladora en el soporte de montaje de la hoja (Figura 2). Repita el mismo paso con la extensión izquierda de la hoja niveladora.



   Figura 2

   1. Pasador de tope
   2. Extensión de la hoja niveladora
   3. Soporte

3. Introduzca 2 pasadores de tope a través del soporte y del brazo de extensión de la hoja niveladora (Figura 2). Repita el mismo paso con la extensión izquierda de la hoja niveladora.

4. Retire un perno de cuello cuadrado y una contratuerca de la caja de la niveladora en la posición indicada en la Figura 3.

   Sujete la placa de apoyo a la caja de la niveladora con el perno y la contratuerca que retiró (Figura 3). Repita el mismo paso con la extensión izquierda de la hoja niveladora.



   Figura 3

   1. Contratuerca
   2. Perno de cuello cuadrado
   3. Placa de apoyo

5. Apriete las fijaciones de las placas de apoyo que fijó en el paso 1.
