Kit d'extension de lame en caisson

1. Garez la machine sur une surface plane et horizontale ou conduisez-la jusqu'à un dispositif de levage.

2. Serrez le frein de stationnement.

3. Levez l'accessoire ventral. Insérez la goupille de réglage de profondeur à la position pour maintenir l'accessoire ventral levé.

4. Coupez le moteur et enlevez la clé.

5. Attendez l'arrêt complet de toutes les pièces mobiles et laissez refroidir les composants de la machine.

6. Calez les roues ou soulevez la machine avec un dispositif de levage.

Pièces nécessaires pour cette opération:

1. Fixez le racloir de lame et la plaque d'appui sur l'extension de lame en caisson droite à l'aide de 2 boulons (⅜ x 1¼ po) et 2 contre-écrous (⅜ po), comme montré à la Figure 1. Répétez cette opération pour l'extension de lame en caisson gauche.

   Note: Fixez légèrement les plaques d'appui sur les extensions de lame en caisson; vous serrerez les fixations à l'opération 5.



   Figure 1

   1. Boulon
   2. Racloir de lame
   3. Extension de lame en caisson
   4. Contre-écrou
   5. Plaque d'appui

2. Insérez l'extension droite dans le support de fixation de la lame en caisson (Figure 2). Répétez cette opération pour l'extension de lame en caisson gauche.



   Figure 2

   1. Goupille d'arrêt
   2. Extension de lame en caisson
   3. Support

3. Insérez 2 goupilles d'arrêt dans le support et le bras de l'extension de lame en caisson (Figure 2). Répétez cette opération pour l'extension de lame en caisson gauche.

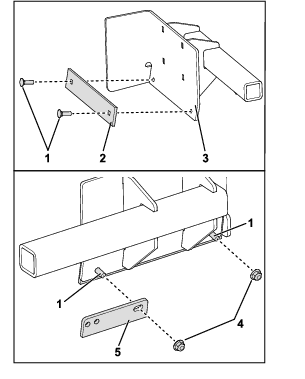

4. Retirez un boulon de carrosserie et un contre-écrou de la lame niveleuse en caisson à la position indiquée à la Figure 3.

   Fixez la plaque d'appui sur la lame en caisson à l'aide du boulon et du contre-écrou que vous avez retirés (Figure 3). Répétez cette opération pour l'extension de lame en caisson gauche.



   Figure 3

   1. Contre-écrou
   2. Boulon de carrosserie
   3. Plaque d'appui

5. Serrez les fixations sur les plaques d'appui que vous avez fixées à l'opération 1.
