牽引バーヒッチキット

フィールドプロ 6040

Model No. 08904-Serial No. and Up

警告

カリフォルニア州

第65号決議による警告

米国カリフォルニア州では、この製品を使用した場合、ガンや先天性異常などを誘発する物質に触れる可能性があるとされております。

安全について

安全ラベルと指示ラベル

Graphic

以下のラベルや指示は危険な個所の見やすい部分に貼付してあります。破損するなどして読めなくなったステッカーは全て交換してください。
decal133-8061

133-8061

decal147-3735

147-3735

  1. 牽引できる最大重量は 181 kgです。
  2. オペレーターズマニュアルを読むこと。

取り付け

マシンの準備を行う

  1. 平らな場所に駐車する。

  2. 駐車ブレーキを掛ける。

  3. エンジンを止め、キーを抜き取る。

  4. 可動部が完全に停止し、機械各部が十分に冷えるまで待つ。

  5. タイヤに輪止めを掛ける。

牽引バーヒッチキットを取り付ける

この作業に必要なパーツ

牽引バーヒッチ1
ヒッチピンとヘアピンコッター2

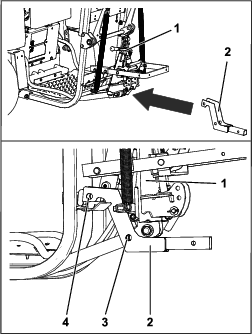

  1. 牽引バーヒッチを、後部アタッチメントアセンブリの上下の穴に合わせる（図 1）。

    g387011

    図 1

    1. 後部アタッチメントアセンブリ
    2. 牽引バーヒッチ
    3. 一番下の穴
    4. 一番上の穴

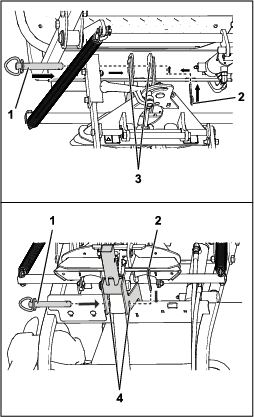

  2. 上下の穴にヒッチピンI 2 本を通し、ヘアピンコッター 2 本で固定する（図 2）。

    g387012

    図 2

    1. ヒッチピン
    2. ヘアピンコッター
    3. 一番上の穴
    4. 底部の穴
