Kit d'attelage de barre de remorquage

Field Pro 6040

Model No. 08904-Serial No. and Up

Attention

CALIFORNIE

Proposition 65 - Avertissement

L'utilisation de ce produit peut entraîner une exposition à des substances chimiques considérées pas l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

Sécurité

Autocollants de sécurité et d'instruction

Graphic

Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
decal133-8061

133-8061

decal147-3735

147-3735

  1. Force de traction maximale de la barre de remorquage 181 kg (400 lb)
  2. Lire le Manuel de l'utilisateur

Montage

Préparation de la machine

  1. Garez la machine sur une surface plane et horizontale.

  2. Serrez le frein de stationnement.

  3. Coupez le moteur et enlevez la clé.

  4. Attendez l'arrêt complet de toutes les pièces mobiles et laissez refroidir les composants de la machine.

  5. Calez les roues.

Montage du kit d'attelage de barre de remorquage

Pièces nécessaires pour cette opération:

Attelage de barre de remorquage1
Goupille d'attelage avec goupille fendue2

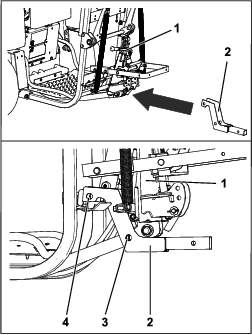

  1. Placez l'attelage de barre de remorquage devant les trous supérieur et inférieur de l'accessoire arrière (Figure 1).

    g387011

    Figure 1

    1. Accessoire arrière
    2. Attelage de barre de remorquage
    3. Trou inférieur
    4. Trou supérieur

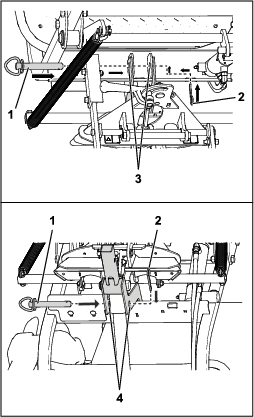

  2. Insérez 2 goupilles d'attelage dans les trous supérieur et inférieur, et fixez-les en place avec 2 goupilles fendues (Figure 2).

    g387012

    Figure 2

    1. Goupille d'attelage
    2. Goupille fendue
    3. Trou supérieur
    4. Trou inférieur
