Kit de barra de tiro

Field Pro 6040

Model No. 08904-Serial No. and Up

Advertencia

CALIFORNIA

Advertencia de la Propuesta 65

El uso de este producto puede provocar la exposición a sustancias químicas que el Estado de California considera causantes de cáncer, defectos congénitos u otros trastornos del sistema reproductor.

Seguridad

Pegatinas de seguridad e instrucciones

Graphic

Las pegatinas e instrucciones de seguridad están a la vista y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina dañada o ausente.
decal133-8061

133-8061

decal147-3735

147-3735

  1. La capacidad máxima de tracción de la barra de tiro es de 181 kg (400 libras).
  2. Lea el Manual del operador.

Instalación

Preparación de la máquina

  1. Estacione la máquina en una superficie nivelada.

  2. Ponga el freno de estacionamiento.

  3. Apague el motor y retire la llave.

  4. Espere a que se detengan todas las piezas en movimiento y que se enfríen los componentes de la máquina.

  5. Calce las ruedas.

Instalación del kit de barra de tiro

Piezas necesarias en este paso:

Barra de tiro1
Pasador de enganche con chaveta2

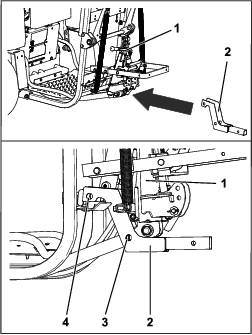

  1. Alinee la barra de tiro con los orificios superior e inferior del enganche trasero (Figura 1).

    g387011

    Figura 1

    1. Enganche trasero
    2. Barra de tiro
    3. Orificio inferior
    4. Orificio superior

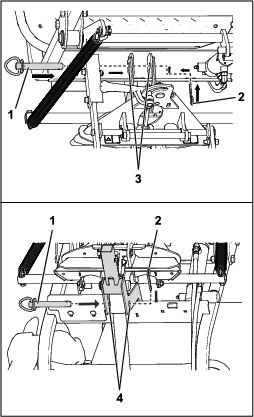

  2. Introduzca 2 pasadores de enganche por los orificios superior e inferior y sujételos con 2 chavetas (Figura 2).

    g387012

    Figura 2

    1. Pasador de enganche
    2. Chaveta
    3. Orificio superior
    4. Orificio inferior
