50" ja 54" koguja

Nullpöörderaadiusega murutraktor

Model No. 79392-Serial No. 316000001 and Up

Model No. 79392-Serial No. 400000000 and Up

Model No. 79416-Serial No. 400000000 and Up

Sissejuhatus

Toote õigeks kasutamiseks ja hooldamiseks ning vigastuste ja toote kahjustamise vältimiseks lugege seda teavet tähelepanelikult. Teie vastutate toote nõuetekohase ja ohutu kasutamise eest.

Kui vajate hooldust, originaalvaruosi või lisateavet, võtke ühendust volitatud hooldusfirmaga või klienditeenindusega ning vaadake valmis toote mudel ja seerianumber. Joonis 1 näitab tootel mudeli- ja seerianumbri asukohta. Kirjutage numbrid selleks ette nähtud tühjale alale.

g005673

Joonis 1

  1. Mudeli- ja seerianumbri asukoht

Selles juhendis on esitatud potentsiaalsed ohud ja hoiatussümboliga (Joonis 2) tähistatud ohutusteated, mis juhivad tähelepanu ohule, mis võib soovitatud ettevaatusabinõude eiramisel tekitada raskeid või eluohtlikke vigastusi.

g000502

Joonis 2

Hoiatussümbolid

Selles juhendis kasutatakse kahte sõna teabe esiletõstmiseks. Oluline” juhib tähelepanu erilisele mehaanikateabele ja märkus” rõhutab üldist teavet, millele tuleks erilist tähelepanu pöörata.

Ohutus

  • Tutvuge seadmete ja juhtelementide ohutu kasutamise ning ohutussiltidega.

  • Olge murukogujate või muude tarvikute puhul eriti ettevaatlik. Need võivad mõjutada masina stabiilsust ja tööomadusi.

  • Stabiilsuse parandamiseks järgige tootja soovitusi rattaraskuste või vastukaalude lisamise või eemaldamise kohta.

  • Ärge kasutage murukogujat järskudel kallakutel. Raske murukoguja võib põhjustada juhitavuse kaotamist või masina ümberminekut.

  • Vähendage kiirust ja kasutage seadet mäenõlvadel eriti ettevaatlikult. Sõitke mäenõlvadel kindlasti soovitatud suunas. Maastikuolud võivad mõjutada masina stabiilsust. Olge järsakute lähedal äärmiselt ettevaatlik.

  • Liikuge kallakutel alati aeglaselt ja järk-järgult. Ärge tehke järske pöördeid ega kiiruse- või suunamuutusi.

  • Murukoguja võib takistada tahavaadet. Tagurdage äärmiselt ettevaatlikult.

  • Olge masina laadimisel haagisele või veokile või selle mahalaadimisel ettevaatlik.

  • Ärge kasutage masinat, kui väljaviske deflektor on üles tõstetud, eemaldatud või sellele on muudatusi tehtud, välja arvatud juhul, kui kasutate murukogujat.

  • Hoidke käed ja jalad liikuvatest osadest eemale. Ärge tehke reguleerimisi töötava mootoriga.

  • Enne juhikohalt mis tahes põhjusel lahkumist, sh murukoguja tühjendamiseks või väljutustoru ummistuse kõrvaldamiseks, parkige masin tasasele pinnale, vabastage hoovad, fikseerige rattad tõkiskingadega ja lülitage mootor välja.

  • Murukoguja eemaldamise korral pange tagasi kõik väljaviske deflektorid või kaitsmed, mis võidi murukoguja paigaldamiseks eemaldada. Ärge kasutage niidukit, kui murukoguja või väljaviskedeflektor ei ole paigaldatud.

  • Enne murukoguja eemaldamist või väljutustoru ummistuse kõrvaldamist lülitage mootor välja.

  • Ärge jätke muru pikemaks ajaks murukogujasse.

  • Murukoguja komponentide kulumise ja kahjustuste tõttu võivad liikuvad osad olla katteta ning tekib esemete viskumise oht. Kontrollige tihti komponente ja vajaduse korral asendage need tootja soovitatud osadega.

Koorma vedamise ohutus

  • Kinnitage koorem alati konksu külge.

  • Järgige veetava koorma ja kallakutel vedamisega seoses tarviku tootja kaalupiirangute soovitusi.

  • Ärge lubage lapsi ega teisi koorma peale ega lähedusse.

  • Kallakutel võib koorma kaal põhjustada veojõu kaotust ning juhitavuse kaotamist. Vähendage koorma kaalu ja sõitke aeglasemalt.

  • Koorma raskus pikendab pidurdusteekonda. Sõitke aeglaselt ja kasutage peatumiseks pikemat teekonda.

  • Tehke laugeid pöördeid, et koorem masinat ei puudutaks.

  • Ärge vedage koormat, mis kaalub vedavast masinast rohkem.

Ohutus- ja juhendsildid

Graphic

Ohutusmärgid ja juhised on kasutajale lihtsasti nähtavad ning asuvad iga võimaliku ohtliku koha lähedal. Asendage kõik kahjustatud või puuduvad märgised.
decal109-6809

109-6809

  1. Käe muljumisoht – ärge eemaldage masinalt tervet kogujat, vaid avage koguja ülaosa ja seejärel eemaldage kogujast kott või kotid. Ärge eemaldage koguja ülaosa, kui see on suletud. Avage koguja ülaosa ja seejärel eemaldage see.
decal110-6691

110-6691

  1. Viskuvate esemete oht – hoidke kõrvalseisjad eemal.
  2. Viskuvate esemete oht, niiduk – ärge töötage ilma deflektori, väljalaske katte ega murukogumissüsteemita.
  3. Kätte või jalga lõikamise oht – hoidke liikuvatest osadest eemale.

Paigaldus

Raskuse paigaldamine

Selleks toiminguks vajalikud osad:

Polt (⅜ × 1¼")4
Lukustusmutter (⅜")4
Vasakpoolse raskuse kinnituskronstein1
Parempoolse raskuse kinnituskronstein1
Seibid4
Raskuse kronstein1
Polt (⅜ × 1")2
Lame raskus1
Kohvrikujuline raskus1
Soonega ristvarras1

Note: Need toimingud kehtivad ainult juhthoobadega mudelitele. Rooliga mudelitele pole vaja raskusi paigaldada.

Ettevaatust!

Koguja muudab masina kaalujaotust. Masina kasutamine ilma eesmiste raskusteta võib tekitada ebastabiilse olukorra, mis võib põhjustada juhitavuse kaotamist.

Enne masina kasutamist suurema koguja tarvikuga veenduge, et eesmised raskused oleksid korralikult paigaldatud.

  1. Leidke raami alumiselt küljelt eesmised poldid (Joonis 3 ja Joonis 4).

  2. Eemaldage kaks polti (⅜ × 1") ja kaks lukustusmutrit (⅜"). Hoidke lukustusmutrid alles.

    g014875

    Joonis 3

    1. Eesmine parempoolne rullikratas (kahvelkinnitit ja ratast pole selguse huvides näidatud)
    2. Eesmine auk, paremal
    3. Lukustusmutter (⅜")
    4. Polt (⅜ × 1")
    g014877

    Joonis 4

    1. Lukustusmutter (⅜")
    2. Eesmine auk, vasakul
    3. Eesmine vasakpoolne rullikratas (kahvelkinnitit ja ratast pole selguse huvides näidatud)
    4. Polt (⅜ × 1")

  3. Leidke lahtistest osadest vasak- ja parempoolne raskuse kinnituskronstein.

  4. Paigaldage vasakpoolne kronstein raami alla, kasutades kahte polti (⅜ × 1¼"), kahte seibi ja kahte lukustusmutrit (⅜") (Joonis 5).

    Note: Kasutage ühte lahtistest osadest saadud lukustusmutrit ja ühte eelnevalt eemaldatud lukustusmutrit.

    g014878

    Joonis 5

    1. Olemasolev lukustusmutter (⅜")
    2. Eesmine auk, vasakul
    3. Eesmine vasakpoolne rullikratas (kahvelkinnitit ja ratast pole selguse huvides näidatud)
    4. Lukustusmutter (⅜"), lahtistest osadest
    5. Raamis olev auk
    6. Seib
    7. Polt (⅜ × 1¼")
    8. Vasakpoolne kinnituskronstein

  5. Paigaldage masina paremale küljele parempoolne raskuse kinnituskronstein järgmiselt.

    • Ilma tõstmise jalgpedaalita masinate puhul kinnitage kronstein kahe poldi (⅜ × 1¼"), kahe seibi ja kahe lukustusmutriga (⅜") (Joonis 6).

      Note: Kasutage ühte lahtistest osadest saadud lukustusmutrit ja teisena seda, mille eelnevalt eemaldasite.

      g014876

      Joonis 6

      1. Eesmine parempoolne rullikratas (kahvelkinnitit ja ratast pole selguse huvides näidatud)
      2. Eesmine auk, paremal
      3. Olemasolev lukustusmutter (⅜")
      4. Parempoolne kinnituskronstein
      5. Polt (⅜ × 1¼")
      6. Seib
      7. Raamis olev auk
      8. Lukustusmutter (⅜"), lahtistest osadest

      Note: Tõstmise jalgpedaaliga masinate puhul seibe ei kasutata.

    • Tõstmise jalgpedaaliga masinate puhul eemaldage tõstmise jalgpedaali kronsteinilt eesmised kinnitused ning kinnitage kronstein kahe poldi ja kahe lukustusmutriga (Joonis 7).

      Note: Kasutage ühte lahtistest osadest saadud lukustusmutrit ja ühte eelnevalt eemaldatud lukustusmutrit.

      g014883

      Joonis 7

      1. Eesmine parempoolne rullikratas (kahvelkinnitit ja ratast pole selguse huvides näidatud)
      2. Eesmine auk, paremal
      3. Olemasolev lukustusmutter (⅜")
      4. Parempoolne kinnituskronstein
      5. Polt (⅜ × 1¼")
      6. Tõstmise jalgpedaali kronstein
      7. Kronsteinis olev auk
      8. Lukustusmutter (⅜"), lahtistest osadest

  6. Paigaldage raskuse kronstein kinnituskronsteinide külge, joondades kronsteini välimised augud eelnevalt paigaldatud kinnituskronsteinidega (Joonis 8).

    Note: Veenduge, et kronstein paikneks raami keskel.

  7. Kinnitage raskuse kronstein kahe poldi (⅜ × 1") ja kahe lukustusmutriga r (⅜") (Joonis 8).

    g014879

    Joonis 8

    1. Lukustusmutter (⅜")
    2. Raskuse kronstein
    3. Vasakpoolne kinnituskronstein
    4. Polt (⅜ × 1")
    5. Parempoolne kinnituskronstein

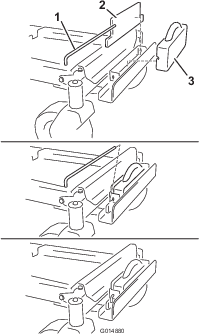

  8. Paigaldage raskuse kronsteinile lame raskus ja liigutage seda tahapoole vastu kronsteini (Joonis 9).

    g014880

    Joonis 9

    1. Soonega ristvarras
    2. Lame raskus
    3. Kohvrikujuline raskus

  9. Paigaldage lameda raskuse ette kohvrikujuline raskus (Joonis 9).

  10. Kinnitage raskused soonega ristvarda abil raskuse kronsteini külge (Joonis 9). Paigaldage varras ja pöörake seda lukustamiseks 90 kraadi allapoole.

  11. Kui kõik raskused ja kronsteinid on paigaldatud, kontrollige, et kõik kinnitused oleks tugevalt pingutatud. Vajaduse korral pingutage.

Important: Koguja tarviku eemaldamise korral pidage meeles eemaldada eesmised raskused, et tagada masina nõuetekohane stabiilsus.

Tarviku kinnituse paigaldamine

Selleks toiminguks vajalikud osad:

Stabilisaatori kronstein1
Ümarpeapolt (5/16 × ¾")2
Lukustusmutter (5/16")4
Isekeermestav kruvi (5/16" × ¾")2
Polt (5/16 × 1")2
Pöördraam 1
Tihvt 2
Varras 2
Seib 2
Veotiisli kleebis1

  1. Paigaldage stabilisaatori kronstein mootorikaitsme külge, kasutades kahte ümarpeapolti (5/16 × ¾") ja kahte lukustusmutrit (5/16") (Joonis 10).

    g030494

    Joonis 10

    1. Stabilisaatori kronstein
    2. Ümarpeapolt (5/16 × ¾")
    3. Lukustusmutter (5/16")

  2. Paigaldage pöördraam masina raami külge, nagu on näidatud Joonis 11. Kinnitage pöördraam masina raami külge, kasutades kahte polti (5/16 × ¾") ja kahte lukustusmutrit (5/16").

    g344972

    Joonis 11

    1. Masina raam
    2. Lukustusmutter (5/16")
    3. Polt (5/16 × 1")
    4. Pöördraam

  3. Kinnitage pöördraam masina raami alumise osa külge, kasutades kahte isekeermestavat kruvi (5/16 × ¾"), nagu on näidatud Joonis 12.

    g028174

    Joonis 12

    1. Isekeermestavad kruvid (5/16 × ¾")
    2. Pöördraam

  4. Paigaldage varda painutatud alt laienev ots masina raami vasakul küljel olevasse pessa ja liigutage varrast tahapoole, et see raami külge fikseerida (Joonis 13).

    Note: Korrake seda toimingut masina paremal küljel.

    g028306

    Joonis 13

    Näidatud on vasak külg

    1. Tarviku kinnitus
    2. Seib
    3. Tihvt
    4. Varras
    5. Masina raam
    6. Painutatud alt laienev varda ots

  5. Sisestage varraste painutatud otsad tarviku kinnitusse, nagu on näidatud Joonis 13, ning kinnitage iga varda ots seibi ja tihvtiga.

Koguja ülaosa paigaldamine

Selleks toiminguks vajalikud osad:

Koguja ülaosa1
Koguja võre1

  1. Pöörake koguja ülaosa tagurpidi.

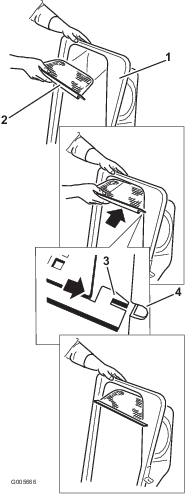

  2. Paigaldage võre, nagu on näidatud Joonis 14, ja veenduge, et see oleks kogumiskottide suunas kaldu.

    Note: Veenduge, et võred klõpsaks oma kohale ja et sakid kinnituksid koguja ülaosa külge.

    g005666

    Joonis 14

    1. Koguja ülaosa
    2. Võre
    3. Võre sakk
    4. Pesa koguja ülaosas

Kinnitusvarda paigaldamine

Selleks toiminguks vajalikud osad:

Kinnitusvarras1
Tihvt1

Paigaldage kinnitusvarras tihvtiga (Joonis 15).

g033027

Joonis 15

  1. Tihvt
  2. Kinnitusvarras

Koguja ülaosa paigaldamine

Selleks toiminguks vajalikud osad:

Murukogumiskott2
Koguja ülemine toru1
Pöördkronstein2
Polt (5/16 × 1")4
Mutter (5/16")4

  1. Paigaldage koguja ülaosa koguja raami külge.

  2. Paigaldage pöördkronsteinid pöördraami külge (Joonis 16).

  3. Kinnitage koguja ülaosa pöördkronsteinide külge, kasutades nelja polti (5/16 × 1") ja nelja mutrit (5/16").

    Note: Koguja ülaosa on kahekesi lihtsam paigaldada.

    g300208

    Joonis 16

    1. Koguja postid
    2. Poldid (5/16 × 1")
    3. Mutrid (5/16")

  4. Tõstke koguja ülaosa üles ja paigaldage kotid, libistades kotiraami konksud kinnituskronsteinidele (Joonis 17).

    g300378

    Joonis 17

  5. Langetage koguja ülaosa kottidele (Joonis 18).

    g033030

    Joonis 18

  6. Paigaldage koguja ülemine toru, sisestades kumera otsa koguja ülaosas olevasse avasse.

    Note: Veenduge, et kinnitusposti alt laienev ots oleks suunatud alla ja ettepoole, et selle saaks viimistluskomplektiga ühendada.

Väljaviske vaheseina paigaldamine

Note: Teatud mudelitele on paigaldatud väljaviske vahesein (Joonis 19). Kui väljaviske vahesein on paigaldatud, jätkake järgmise toiminguga.

Important: Väljaviske vahesein tarniti koos masinaga lahtise osana.

  1. Paigaldage väljaviske vahesein niiduki korpuse külge, kasutades kahte polti (5/16 × ¾") ja kahte lukustusmutrit (5/16") (Joonis 19).

  2. Pingutage kinnitused pingutusmomendiga 7–9 N·m.

    g015321

    Joonis 19

    1. Polt (5/16 × ¾")
    2. Väljaviske vahesein
    3. Lukustusmutter (5/16")

Väljaviske kaitsme paigaldamine

Note: See toiming kehtib ainult 54-tollise niiduki korpusega masinatele.

Kinnitage väljaviske kaitse niiduki korpuse külge, kasutades kahte ümarpeapolti ja kahte lukustusmutrit (Joonis 20).

g028409

Joonis 20

  1. Kinnitusmutrid
  2. Väljaviske kaitse
  3. Poldid

Väljutustoru paigaldamine

Selleks toiminguks vajalikud osad:

Väljutustoru1

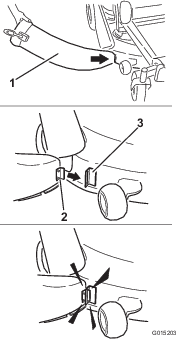

  1. Sisestage väljutustoru esiosas olev metallist plaat niiduki korpusele keevitatud kronsteini pilusse (Joonis 21).

    g015203

    Joonis 21

    1. Väljutustoru
    2. Metallist plaat
    3. Klamber

  2. Pöörake väljutustoru tagasi ja korpuse poole, nii et väljutustoru oleks vastu niiduki korpust (Joonis 22).

    g015204

    Joonis 22

    Note: Kui väljutustoru on vastu korpust, siis veenduge, et väljutustoru serv oleks eelnevalt paigaldatud klambri serva all.

  3. Pange väljutustoru peal konksukujuline riiv ümber deflektori pöördevarda, nagu on näidatud (Joonis 23).

    g005850

    Joonis 23

    1. Väljutustoru
    2. Deflektor
    3. Riiv, konks
    4. Pöördevarras

  4. Väljutustoru paigaldamiseks 50-tollisele korpusele kinnitage väljutustorul olev paindlik riiv niiduki korpusele keevitatud klambrisse (Joonis 24).

    g005756

    Joonis 24

    1. Väljutustoru
    2. Paindlik riiv
    3. Klamber

Väljavisketoruga ühendamine

Selleks toiminguks vajalikud osad:

Väljavisketoru1

  1. Lükake väljavisketoru kumer ots koguja ülaosas olevasse avasse (Joonis 25).

    g010641

    Joonis 25

    1. Väljavisketoru
    2. Ava koguja ülaosas
    3. Väljavisketoru laienev ots
    4. Tihvt
    5. Kummipael

  2. Lükake väljavisketoru laienev ots väljutustoru otsa peale. Ühenduse fikseerimiseks kinnitage väljutustorul olev kummipael väljavisketorul oleva tihvti külge (Joonis 25).

Kasutamine

Note: Masina vasaku ja parema poole tuvastamine tavalises tööasendis.

Hoiatus

Kehavigastuste vältimiseks toimige järgmiselt.

  • Enne selle tarviku kasutamist lugege läbi kõik masina kasutusjuhendis esitatud kasutus- ja ohutusjuhised.

  • Ärge kunagi eemaldage väljavisketoru, kotte, koguja ülaosa ega väljutustoru, kui mootor töötab.

  • Enne kogumissüsteemist takistuse eemaldamist lülitage alati mootor välja ja oodake, et kõik liikuvad osad seiskuksid.

  • Ärge tehke hooldus- ega parandustöid töötava mootoriga.

Murukogumiskottide tühjendamine

Oht

Praht, nagu lehed, muru, võsa jms, võib süttida. Mootori piirkonnas tekkiv tulekahju võib põhjustada kehavigastusi või varakahju.

  • Hoidke mootori ja summuti piirkond prahist puhas.

  • Olge koguja katte avamisel ettevaatlik, et praht mootori ega summuti juurde ei kukuks.

  • Enne hoiustamist laske masinal jahtuda.

Olge täis murukogumiskoti tõstmisel või käsitsemisel ettevaatlik.

  1. Parkige masin tasasele pinnale ja lülitage terade juhtlüliti välja.

  2. Enne tööasendist lahkumist liigutage liikumise juhthoovad väljapoole NEUTRAALASENDISSE, lülitage mootor välja, eemaldage võti, rakendage seisupidur ja oodake, kuni kõik osad seiskuvad.

  3. Avage (tõstke) koguja ülaosa (Joonis 26).

    g005758

    Joonis 26

  4. Pressige praht kottidesse. Tõstke kott mõlema käega üles ja vabastage see kinnituskronsteinist. Tühjendage kott. Korrake seda teise koti puhul.

    g300218

    Joonis 27

    g300217

    Joonis 28

  5. Kottide paigaldamiseks libistage kotiraami konksud kinnituskronsteinidele.

  6. Langetage koguja ülaosa kottidele.

Kogujast takistuste eemaldamine

  1. Parkige masin tasasele pinnale ja lülitage terade juhtlüliti välja.

  2. Enne tööasendist lahkumist liigutage liikumise juhthoovad väljapoole neutraalasendisse, lülitage mootor välja, eemaldage võti, rakendage seisupidur ja oodake, kuni kõik osad seiskuvad.

  3. Kontrollige murukogumiskotte ja vajaduse korral tühjendage need.

  4. Eraldage väljavisketoru ja väljutustoru.

  5. Eemaldage väljavisketoru ja väljutustoru kogu ülaosa ning niiduki korpuse küljest. Kasutades pulka või sarnast eset, eemaldage ettevaatlikult niiduki korpuses, väljavisketorus, väljutustorus või koguja ülaosas olev takistus.

  6. Pärast takistuse eemaldamist paigaldage kogu kogumissüsteem tagasi ja jätkake tööd.

Koguja eemaldamine

Ettevaatust!

Kui eesmisi koguja raskusi ei eemaldata ja masinat kasutatakse ilma koguja tarvikuta, võib see tekitada ebastabiilse olukorra, mis võib põhjustada juhitavuse kaotamist.

  • Koguja tarviku eemaldamise korral eemaldage alati ka eesmised raskused.

  • Ärge kasutage masinat ilma koguja tarvikuta, kui eesmised raskused on paigaldatud.

Koguja eemaldamiseks korrake kõiki paigaldatud kogujaga seotud komplektide paigaldustoiminguid vastupidises järjestuses. Kui raskused on paigaldatud, eemaldage koguja tarviku eemaldamise korral alati ka eesmised koguja raskused.

Note: Väljaviske vahesein tuleb eemaldada vaid juhul, kui paigaldate multšikomplekti.

Veotiisli kasutamine

Koguja tugikronsteinil on veotiisli funktsioon, mida saab kasutada pukseerimiseks.

  • Lugege kõik masina kasutusjuhised läbi ja tehke endale selgeks.

  • Pööramisel aeglustage kiirust ja jälgige vahekaugust.

  • Pöörake laugelt ja jälgige, et koorem vedava sõidukiga kokku ei põrkaks.

  • Liiga suur veotiisli tõmbekoormus võib põhjustada hüdrostaatilise ülekande rikke.

    g242935

    Joonis 29

    1. Koguja tugikronstein veotiisliga

Kasutusnõuanded

Kogumise nõuanded

Ärge unustage mõõtmeid

Masin on koos selle tarvikuga pikem ja laiem. Kitsas kohas liiga terava nurga all pöörates võite tarvikut kahjustada.

Trimmerdamine

Trimmerdage alati masina vasakul küljel. Ärge trimmerdage paremal küljel, kuna see võib koguja väljutustoru ja väljavisketoru kahjustada.

Lõikekõrgus

Ärge seadke niiduki lõikekõrgust liiga madalaks, niidukit ümbritsev pikk muru võib takistada õhuvoolu niiduki alla ja kogumissüsteemi. Kui niiduki all on liiga väike õhuvool, tekib kogumissüsteemis ummistus.

Niitmissagedus

Niitke muru sageli, eelkõige siis, kui see kiiresti kasvab. Kui muru kasvab liiga pikaks, peate seda kaks korda niitma.

Niitmistehnika

Parima tulemuse saavutamiseks niitke eelnevalt niidetud alaga veidi kattuvalt. See vähendab mootori koormust ning väljutus- ja väljavisketoru ummistumisohtu.

Kogumise kiirus

Enamiku ajast kogute muru nii, et gaasihoob on KIIRES asendis ja masin sõidab tavapärase kiirusega. Kuid äärmiselt kuiva ja tolmuse muru korral võib olla kasulik veidi gaasihoova kiiruseasendit vähendada ja masina sõidukiirust suurendada. Kui sõidate liiga kiiresti ja mootori kiirus on liiga aeglane, võib kogumissüsteem ummistuda. Nõlvadel võib olla vaja sõidukiirust vähendada. See aitab säilitada mootori kiirust ja kogumistõhusust. Võimaluse korral niitke alati allamäge.

Ettevaatust!

Koguja täitudes muutub masina tagaosa raskemaks. Nõlvadel järsult peatudes ja sõitu alustades võite juhitavuse kaotada või masin võib ümber minna.

  • Üles- või allamäge sõites vältige järsku sõidu alustamist või peatumist. Vältige sõidu alustamist ülesmäge.

  • Kui peate masina ülesmäge sõites peatama, vabastage terade juhtseade. Seejärel tagurdage aeglaselt mäest alla.

  • Vältige kallakutel järske pöördeid või kiirusemuutusi.

  • Ärge kasutage masinat ilma koguja tarvikuta, kui eesmised raskused on paigaldatud.

Pika muru kogumine

Liiga pikk muru on raske ja seda ei pruugita korralikult murukogumiskottidesse paisata. Sellisel juhul võivad väljaviske- ja väljutustoru ummistuda. Kogumissüsteemi ummistuse vältimiseks niitke muru kõrge lõikekõrgusega, seejärel langetage niiduk tavapärasele lõikekõrgusele ja korrake kogumist.

Märja muru kogumine

Parima tulemuse saavutamiseks niitke muru alati siis, kui see on kuiv. Kui peate siiski märga muru niitma, kasutage niiduki tavalist külgväljaviske funktsiooni. Mitme tunni pärast, kui lõigatud muru on kuiv, paigaldage koguja tarvik ja koguge lõigatud muru kokku.

Ummistuse tunnused

Kogumise ajal paiskub niiduki korpuse esiosast veidi muru välja, mis on normaalne. Kui väljapaiskuva muru kogus on suurem, tähendab see, et kotid on täis või süsteem on umbes.

Hooldus

Note: Masina vasaku ja parema poole tuvastamine tavalises tööasendis.

Soovitatav hooldusgraafik

HooldusintervallidHooldustoimingud
Pärast esimest 10 tundi
  • Kontrollige kogujat.
    		•
    Enne iga kasutamist või iga päev
  • Puhastage koguja.
    		•
    Enne hoiulepanemist
  • Kontrollige kogujat.
  • Puhastage koguja.
    		•

    Ettevaatust!

    Kui jätate süütevõtme süütelukku, võib keegi kogemata mootori käivitada ja teile või kõrvalistele isikutele raskeid vigastusi tekitada.

    Enne hooldustööde tegemist eemaldage süütevõti süütelukust ja võtke juhe süüteküünla küljest lahti. Lükake juhe kõrvale, et see süüteküünlaga juhuslikult kokku ei puutuks.

    Oht

    Mootor võib töö ajal kuumeneda. Kuumade pindade katsumine võib tekitada tugevaid põletusi.

    Enne katsumist laske mootoril, eelkõige summutil, jahtuda.

    Oht

    Praht, nagu lehed, muru, võsa jms, võib süttida. Mootori piirkonnas tekkiv tulekahju võib põhjustada kehavigastusi või varakahju.

    • Hoidke mootori ja summuti piirkond prahist puhas.

    • Olge koguja katte avamisel ettevaatlik, et praht mootori ega summuti juurde ei kukuks.

    • Enne hoiustamist laske masinal jahtuda.

    Koguja tarviku kontrollimine

    HooldusintervallidHooldustoimingud
    Pärast esimest 10 tundi
  • Kontrollige kogujat.
    		•
    Enne hoiulepanemist
  • Kontrollige kogujat.
    		•

    1. Kontrollige väljutustoru, väljavisketoru ja koguja ülaosa. Asendage need osad, kui need on pragunenud või katki.

    2. Pingutage kõiki mutreid, polte ja kruvisid.

    3. Kontrollige kõiki kinnitusi ja riive ning asendage, kui mõni on puudu või kahjustatud.

    4. Kontrollige murukogumiskotte kahjustuste suhtes.

      Hoiatus

      Rebenenud, kulunud või kahjustatud murukogumiskottidest välja paiskuv praht või esemed võivad teid või kõrvalseisjaid raskelt vigastada.

      • Kontrollige murukogumiskotte aukude, rebendite, kulumise ja muude kahjustuste suhtes.

      • Ärge peske murukogumiskotte.

      • Kui kott on kahjustatud, paigaldage selle koguja tarviku tootjalt saadud uus murukogumiskott.

    Niiduki terade kontrollimine

    Kontrollige niiduki terasid pidevalt ja kindlasti juhul, kui tera mõne võõrkehaga kokku puutub.

    Kui terad on tugevalt kulunud või kahjustatud, paigaldage uued terad. Teavet terade täishoolduse kohta vaadake kasutusjuhendist.

    Murukogumiskottide hooldus

    Ärge peske murukogumiskotte.

    Kotimaterjali kiire kahjustumise vältimiseks hoiustage kotte kohas, kus need pärast kasutamist täielikult kuivavad.

    Koguja tarviku puhastamine

    HooldusintervallidHooldustoimingud
    Enne iga kasutamist või iga päev
  • Puhastage koguja.
    		•
    Enne hoiulepanemist
  • Puhastage koguja.
    		•

    1. Pärast igat kasutuskorda eemaldage ja peske koguja ülaosa, väljavisketoru ja väljutustoru nii seest kui ka väljast ning niiduki alumine külg aiavoolikust pihustatud veega. Kasutage raskesti eemaldatava mustuse jaoks õrnatoimelist pesuainet.

    2. Puhastage kõik osad kindlasti nendele kogunenud murust.

    3. Prahi eemaldamiseks loputage murukogumiskotte aiavoolikust pihustatud veega.

    4. Pärast pesemist laske kõigil osadel korralikult kuivada.

    Hoiulepanemine

    Koguja tarviku hoiustamine

    1. Puhastage koguja tarvik, vt Koguja tarviku puhastamine.

    2. Kontrollige koguja tarvikut kahjustuste suhtes, vt Koguja tarviku kontrollimine.

    3. Veenduge, et murukogumiskotid oleksid tühjad ja täiesti kuivad.

    4. Hoiustage kogujat puhtas, kuivas ja otsese päikesevalguse eest kaitstud kohas. See kaitseb plastosi ja pikendab koguja kasutusiga. Kui peate kogujat välitingimustes hoiustama, katke see ilmastikukindla kattega.
