Bagakselstøtte

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Stop motoren, fjern nøglen, og lad maskinen køle af.



   Figur 1

4. Tag motorhjelmen af hængslerne.

   Note: Gem alle afmonterede dele til senere montering.

5. Drej batteriets afbryderkontakt til positionen OFF (fra) (Figur 2).



   Figur 2

   1. Batteriets afbryderkontakt (positionen OFF (fra))
   2. Batteriets afbryderkontakt (positionen ON (til))

6. Løft maskinens bagende, og understøt den med donkrafte. Se betjeningsvejledningen for oplysninger om den korrekte procedure.

I dette trin skabes der plads omkring bagakslen, før den fjernes.

1. Afmonter baghjulene (Figur 3).



   Figur 3

   1. Baghjul

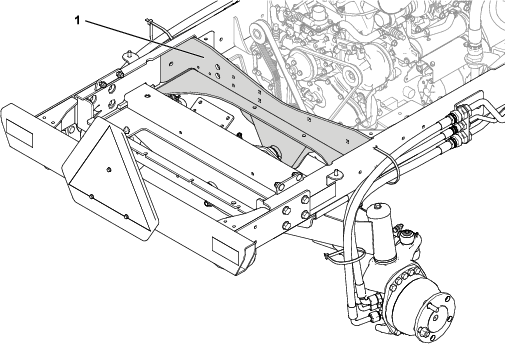

2. Afmonter alle dele, der er placeret mellem motoren og maskinens bagende, så bagakselstøtten blotlægges (Figur 4):

   • Kølesamling

   • Batterier

   • Luftfilter

   • Generator

   • Elektriske undersystemer

   • Hydraulikslanger

   Fjern så mange dele som nødvendigt, så der er tilstrækkelig plads til at afmontere bagakselstøtten i trin Afmontering af den eksisterende bagakselstøtte.

   Note: Gem alle afmonterede dele til senere montering.

   Note: Med henblik på at lette monteringen skal hydraulikslangerne mærkes for at angive deres korrekte placeringer. Sæt hætter og propper på alle fittings og slanger for at forhindre kontaminering.



   Figur 4

   1. Bagakselstøtte

3. Afmonter alle dele, der stadig er fastgjort til akselstøtten.

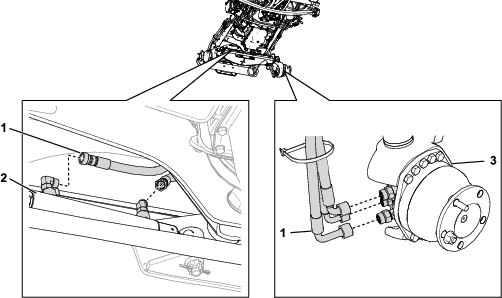

4. Frakobl alle hydraulikslanger, der er fastgjort til styretøjscylindrene og baghjulsmotorerne (Figur 5). Gentag proceduren på den anden side for hver.



   Figur 5

   1. Hydraulikslange
   2. Styretøjscylinder
   3. Baghjulsmotor

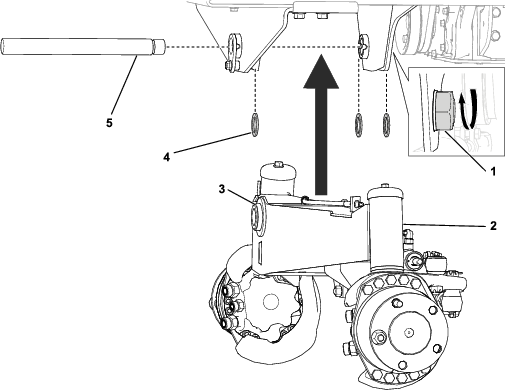

1. Fjern låsemøtrikken og trykskiven, der fastgør drejeakslen til stellet som vist i Figur 6.



   Figur 6

   1. Låsemøtrik
   2. Trykskive

2. Understøt bagakslen for at forhindre den i at falde ned.

   Forsigtig

   Den samlede bagaksel vejer ca. 136 kg. Brug en passende løfteanordning til at løfte den samlede bagaksel på sikker vis.

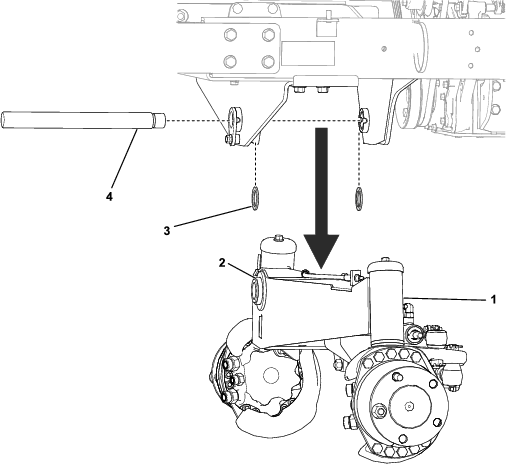

3. Træk drejeakslen fra stellet og bagakslen. Sænk forsigtigt hele bagakslen, og afmonter den fra maskinens underside. Find og fjern de 2 trykskiver fra disses placering mellem maskinstellet og bagakslen (Figur 7).



   Figur 7

   1. Bagakselenhed
   2. Bagaksel
   3. Trykskive
   4. Drejeaksel

Dette trin beskriver, hvordan du afmonterer den eksisterende akselstøtte og forbereder stellet til næste trin.

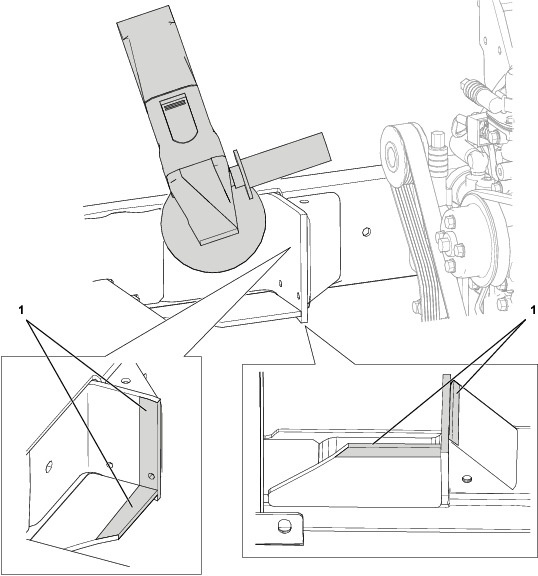

1. Slib svejsesømmen mellem akselstøtten og hjørnestøtten som vist i (Figur 8). Gentag proceduren på den anden side.



   Figur 8

   1. Slib denne svejsesøm ned. Gentag proceduren på den anden side.

2. Anvend en lineal og et tegneredskab til at tegne en 90° vinklet linje fra akselstøttens bund i begge retninger (Figur 9). Gentag proceduren på den anden side.



   Figur 9

   1. 90° vinkel

3. Brug en bajonetsav til at save lige gennem metallet langs markeringerne (Figur 10). Brug om nødvendigt en slibemaskine for at sikre, at snittene flugter med kanten.



   Figur 10

Fjern eventuel maling fra de angivne områder for at sikre en kontinuerlig svejsning i trin Svejsning af den nye bagakselstøtte. Gentag proceduren på den anden side for hver (Figur 11).

Figur 11

1. Fjern maling fra disse områder

Dele, der skal bruges til dette trin:

1. Anbring den nye akselstøtte i den rette position. Fastgør den ved hjælp af klemmer og metalstøtteplader som vist i Figur 12. Sørg for, at akselstøtten flugter med det eksisterende stel, og at der ikke forekommer nogen mellemrum.



   Figur 12

   1. Ny bagakselstøtte
   2. Klemme

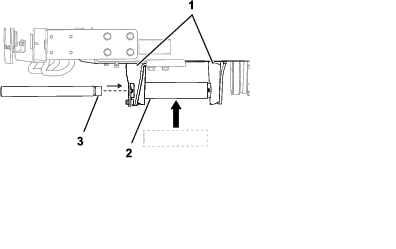

2. Indsæt afstandsakslen mellem akselstøtterne for at sikre, at de har den rette indbyrdes afstand (Figur 13). Juster den nye akselstøttes placering i overensstemmelse hermed.



   Figur 13

   1. Akselstøtter
   2. Afstandsaksel
   3. Drejeaksel

3. Indsæt drejeakslen gennem afstandsakslen (Figur 13). Hvis drejeakslen ikke roterer frit, skal den nye akselstøttes placering justeres. Slib stellets kanter efter behov.

4. Når akselstøtten befinder sig i den korrekte position, skal drejeakslen og afstandsakslen afmonteres.

5. Påfør hæftesvejsninger på ydersiden, undersiden og berøringspunktet mellem hjørnestøtten og akselstøtten for at holde den på plads (Figur 14). Gentag proceduren på den anden side.



   Figur 14

   1. Påfør hæftesvejsninger på disse steder

6. Fjern klemmerne og metalpladerne, der holder akselstøtten på plads.

1. Svejs akselstøtten til stellet på de steder, der fremgår af (Figur 15). Gentag proceduren på den anden side.



   Figur 15

   1. Udfør svejsninger på disse steder

2. Fjern eventuelle svejsesprøjt, og sørg for, at alle overflader er rene.

3. Sprøjtelaker de nysvejsede områder.
