Taka-akselin tuki

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori, irrota virta-avain ja anna koneen jäähtyä.



   Kuva 1

4. Irrota konepelti saranoista.

   Note: Säilytä kaikki irrotetut osat myöhempää asennusta varten.

5. Käännä akun kytkin POIS-asentoon (Kuva 2).



   Kuva 2

   1. Akun kytkin, POIS-asento
   2. Akun kytkin, PääLLä-asento

6. Nosta koneen takaosa ja tue se pukeilla. Katso ohjeet käyttöoppaasta.

Tämä vaihe luo tilaa taka-akselin ympärille ennen sen irrottamista.

1. Irrota takapyörät (Kuva 3).



   Kuva 3

   1. Takapyörä

2. Irrota kaikki osat, jotka sijaitsevat moottorin ja koneen takaosan välissä, jotta taka-akselin tuki tulee näkyviin (Kuva 4):

   • Jäähdytyskokoonpano

   • Akut

   • Ilmansuodatin

   • Laturi

   • Sähköiset alijärjestelmät

   • Hydrauliletkut

   Irrota niin monta osaa kuin on tarpeen, jotta taka-akselin tuen irrottamiselle vaiheessa Nykyisen taka-akselin tuen irrotus on riittävästi tilaa.

   Note: Säilytä kaikki irrotetut osat myöhempää asennusta varten.

   Note: Helpota kokoamista merkitsemällä mahdollisten hydrauliletkujen oikeat sijainnit. Aseta suojukset ja tulpat kaikkiin liittimiin ja letkuihin, jotta niihin ei pääse likaa.



   Kuva 4

   1. Taka-akselin tuki

3. Irrota kaikki osat, jotka ovat yhä kiinni akselin tuessa.

4. Irrota ohjaussylintereihin ja takanapamoottoreihin mahdollisesti liitetyt hydrauliletkut (Kuva 5). Toista samat vaiheet toisella puolella.

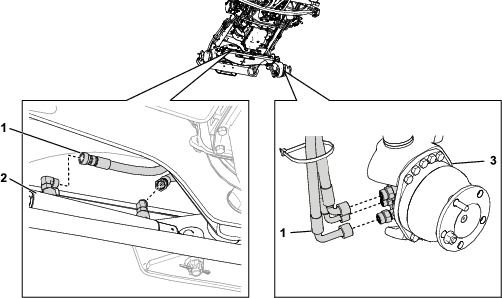

   Kuva 5

   1. Hydrauliletku
   2. Ohjaussylinteri
   3. Takanapamoottori

1. Irrota lukkomutteri ja painealuslaatta, joilla tappi on kiinnitetty runkoon, kuvan mukaisesti (Kuva 6).



   Kuva 6

   1. Lukkomutteri
   2. Painealuslaatta

2. Tue taka-akselia, jotta se ei putoa.

   Varoitus

   Taka-akselikokoonpanon paino on noin 136 kg. Nosta taka-akselikokoonpano turvallisesti asianmukaisella nostolaitteella.

3. Irrota tappi rungosta ja taka-akselista. Laske koko taka-akselikokoonpano varovasti alas ja poista se koneen alta. Paikanna ja irrota kaksi painealuslaattaa koneen rungon ja taka-akselin välistä (Kuva 7).



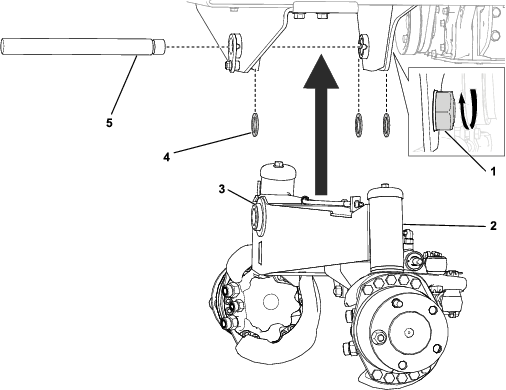

   Kuva 7

   1. Taka-akselikokoonpano
   2. Taka-akseli
   3. Painealuslaatta
   4. Tappi

Tässä vaiheessa kuvataan, miten vanha akselin tuki irrotetaan ja miten runko valmistellaan seuraavaa vaihetta varten.

1. Hio akselin tuen ja kulmatuen välinen hitsaussauma tasaiseksi kuvan mukaisesti (Kuva 8). Toista sama toimenpide toisella puolella.



   Kuva 8

   1. Hio tämä hitsaussauma tasaiseksi. Toista sama toimenpide toisella puolella.

2. Piirrä piirtotyökalulla viivaimen avulla viiva 90 asteen kulmassa akselin tuen alustasta kumpaankin suuntaan (Kuva 9). Toista sama toimenpide toisella puolella.



   Kuva 9

   1. 90 asteen kulma

3. Leikkaa metallin läpi suoraan merkintöjä pitkin puukkosahalla (Kuva 10). Viimeistele leikkaukset tarvittaessa hiomakoneella reunan tasalle.



   Kuva 10

Varmista vaiheen Uuden taka-akselin tuen hitsaus hitsauksen onnistuminen poistamalla maali kuviin merkityiltä alueilta. Toista samat vaiheet toisella puolella (Kuva 11).

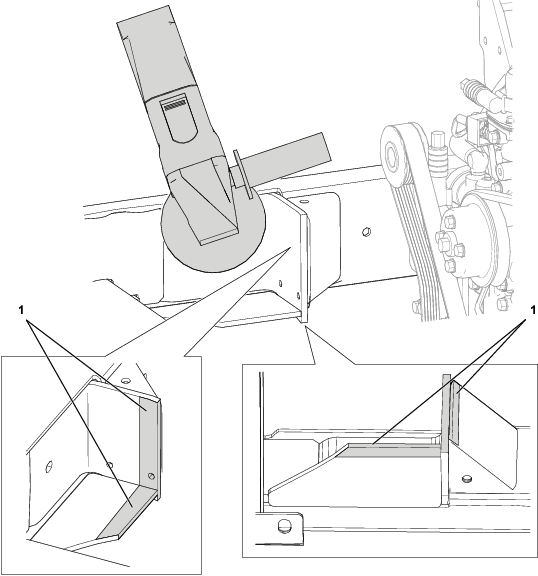

Kuva 11

1. Poista maali näistä kohdista.

Vaiheeseen tarvittavat osat:

1. Aseta uusi akselin tuki paikalleen. Kiinnitä se kiristimillä ja metallisilla tukilevyillä kuvan mukaisesti (Kuva 12). Varmista, että akselin tuki on tasassa runkoon nähden ja että rakoja ei ole.



   Kuva 12

   1. Uusi taka-akselin tuki
   2. Kiristin

2. Aseta akseliholkki akselin tukien väliin varmistamaan, että tuet ovat oikean etäisyyden päässä toisistaan (Kuva 13). Säädä tarvittaessa uuden akselin tuen sijaintia.

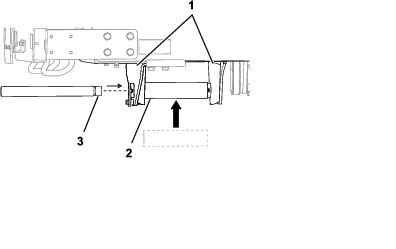

   Kuva 13

   1. Akselin tuet
   2. Akseliholkki
   3. Tappi

3. Työnnä tappi akseliholkin läpi (Kuva 13). Jos tappi ei pyöri vapaasti, säädä uuden akselin tuen sijaintia. Hio rungon reunoja tarpeen mukaan.

4. Kun akselin tuki on oikeassa kohdassa, poista tappi ja akseliholkki.

5. Kiinnitä paikalleen silloitushitsaamalla ulkopuolelta, alapuolelta ja kulmatuen ja akselin tuen kosketuskohdasta (Kuva 14). Toista sama toimenpide toisella puolella.



   Kuva 14

   1. Silloitushitsaa nämä kohdat.

6. Irrota kiristimet ja metallilevyt, jotka pitävät akselin tukea paikallaan.

1. Hitsaa akselin tuki runkoon kuvan mukaisista kohdista (Kuva 15). Toista sama toimenpide toisella puolella.



   Kuva 15

   1. Hitsaa nämä kohdat.

2. Poista hitsausroiskeet ja varmista, että kaikki pinnat ovat puhtaat.

3. Ruiskumaalaa juuri hitsatut kohdat.
