Soporte de eje trasero

1. Aparque la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Apague el motor, retire la llave y deje que la máquina se enfríe por completo.



   Figura 1

4. Retire el capó de las bisagras.

   Note: Guarde todas las piezas retiradas para su instalación posterior.

5. Gire el interruptor de desconexión de la batería a la posición de APAGADO (Figura 2).



   Figura 2

   1. Interruptor de desconexión de la batería (posición de APAGADO)
   2. Interruptor de desconexión de las baterías (posición de ENCENDIDO)

6. Levante la parte trasera de la máquina y apóyela sobre soportes fijos. Consulte el procedimiento correcto en el Manual del operador.

Este paso aumentará el espacio alrededor del eje trasero antes de retirarlo.

1. Retire las ruedas traseras (Figura 3).



   Figura 3

   1. Rueda trasera

2. Retire cualquier pieza situada entre el motor y la parte trasera de la máquina, para que quede expuesto el soporte del eje trasero (Figura 4)

   • Conjunto de refrigeración

   • Baterías

   • Filtro de aire

   • Alternador

   • Subsistemas eléctricos

   • Mangueras hidráulicas

   Retire tantas piezas como sean necesarias para que haya suficiente espacio para retirar el soporte del eje trasero en el paso Retirada del soporte del eje trasero existente.

   Note: Guarde todas las piezas retiradas para su instalación posterior.

   Note: Para facilitar el montaje, etiquete cualquier manguera hidráulica para indicar sus ubicaciones correctas. Coloque tapas o tapones en todos los acoplamientos y mangueras para evitar la contaminación.

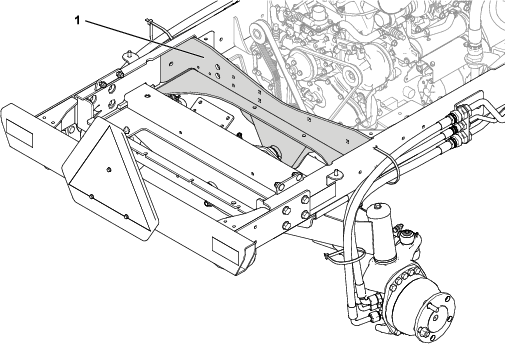

   Figura 4

   1. Soporte de eje trasero

3. Retire cualquier pieza que siga conectada al soporte del eje.

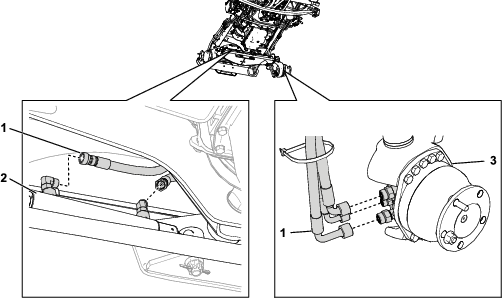

4. Desconecte cualquier manguera hidráulica conectada a los cilindros de dirección y los motores de las ruedas traseras (Figura 5). Repita el procedimiento en el otro lado.



   Figura 5

   1. Manguera hidráulica
   2. Cilindro de dirección
   3. Motor de rueda trasero

1. Retire la contratuerca y la arandela de empuje que fija el eje de giro al bastidor, tal y como se muestra en la Figura 6.



   Figura 6

   1. Contratuerca
   2. Arandela de empuje

2. Apoye el eje trasero para evitar que se caiga.

   Cuidado

   El conjunto del eje trasero pesa alrededor de 136 kg. Utilice un dispositivo de elevación idóneo para elevar con seguridad el conjunto del eje trasero.

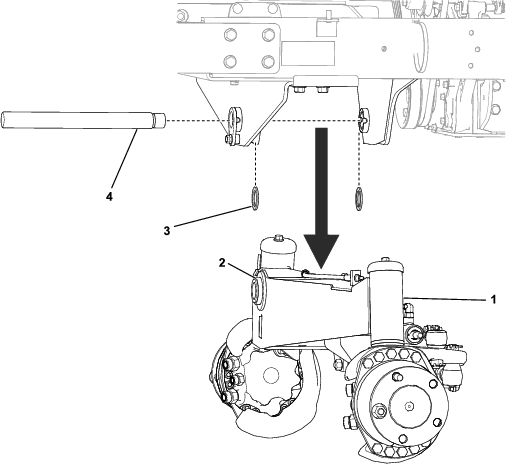

3. Tire del eje de giro del bastidor y del eje trasero. Baje con cuidado todo el conjunto del eje trasero y retírelo de debajo de la máquina. Localice y recupere las 2 arandelas de empuje entre el bastidor de la máquina y el eje trasero (Figura 7).



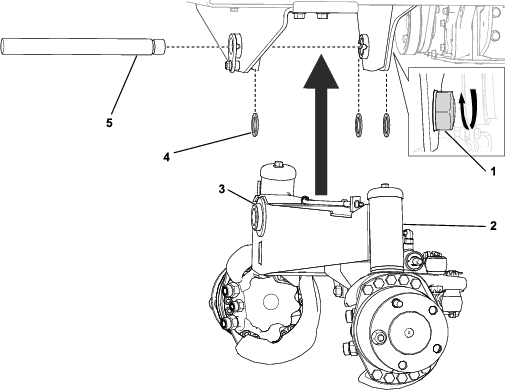

   Figura 7

   1. Conjunto de eje trasero
   2. Eje trasero
   3. Arandela de empuje
   4. Eje de giro

En este paso se describe cómo retirar el soporte del eje existente y preparar el bastidor para el siguiente paso.

1. Lime la soldadura situada entre el soporte del eje y el soporte de esquina, tal y como se muestra en la (Figura 8). Repita el procedimiento en el otro lado.



   Figura 8

   1. Lime esta soldadura. Repita el procedimiento en el otro lado.

2. Con una regla y una herramienta de dibujo, dibuje una línea con un ángulo de 90° desde la base del soporte del eje en ambas direcciones (Figura 9). Repita el procedimiento en el otro lado.



   Figura 9

   1. Ángulo de 90°

3. Utilice una sierra alternante para cortar recto a través del metal a lo largo de las marcas (Figura 10). Si fuera necesario, utilice una lijadora para asegurarse de que los cortes están alineados con el borde.



   Figura 10

Retire la pintura de las áreas indicadas para garantizar una soldadura continua en el paso Soldadura del soporte del eje trasero de sustitución. Repita el procedimiento en el otro lado (Figura 11).

Figura 11

1. Retire la pintura de estas áreas

Piezas necesarias en este paso:

1. Coloque el soporte del eje de sustitución en su lugar. Fíjelo con abrazaderas y placas de sujeción metálicas, tal y como se muestra en la Figura 12. Asegúrese de que el soporte del eje queda alineado con el bastidor existente y de que no haya ningún hueco.



   Figura 12

   1. Soporte de eje trasero de sustitución
   2. Abrazadera

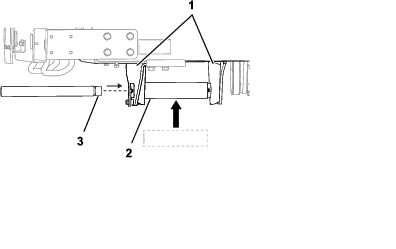

2. Inserte el eje del espaciador entre los soportes del eje para asegurarse de que están a la distancia de separación correcta (Figura 13). Ajuste la posición del soporte del eje de sustitución en consonancia.



   Figura 13

   1. Soportes del eje
   2. Eje de espaciador
   3. Eje de giro

3. Inserte el eje de giro a través del eje del espaciador (Figura 13). Si el eje de giro no gira libremente, ajuste la posición del soporte del eje de sustitución. Lije los bordes del bastidor cuanto sea necesario.

4. Una vez que el soporte del eje esté en la posición correcta, retire el eje de giro y el eje del espaciador.

5. Aplique soldaduras por puntos en el exterior, por debajo y donde el soporte de esquina entra en contacto con el soporte del eje, para sostenerlo en su lugar (Figura 14). Repita el procedimiento en el otro lado.



   Figura 14

   1. Aplique soldaduras por puntos en estos lugares

6. Retire las abrazaderas y las placas metálicas que sostienen el soporte del eje en su lugar.

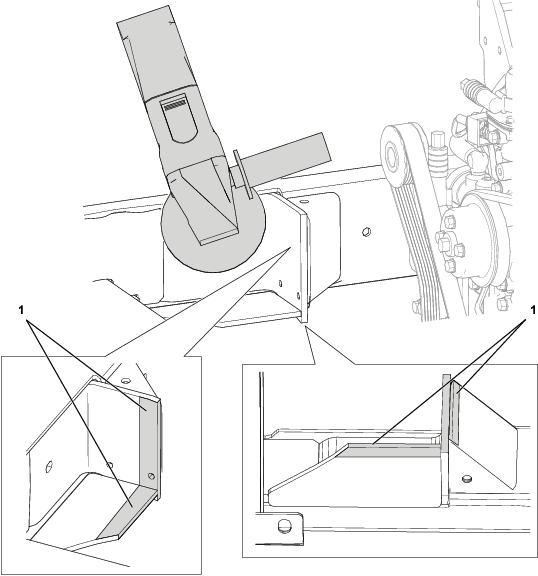

1. Suelde el soporte del eje al bastidor en las áreas que se muestran en la Figura 15. Repita el procedimiento en el otro lado.



   Figura 15

   1. Suelde en estas áreas

2. Elimine cualquier salpicadura de soldadura y asegúrese de que todas las superficies están limpias.

3. Pinte con spray las zonas recién soldadas.
