Опора заднего моста

1. Установите машину на ровной поверхности.

2. Включите стояночный тормоз.

3. Выключите двигатель, извлеките ключ и дайте машине остыть.



   Рисунок 1

4. Снимите капот с петель.

   Note: Сохраните все снятые детали для установки на более позднем этапе.

5. Поверните переключатель отсоединения аккумулятора в положение OFF (Выкл.) (Рисунок 2).



   Рисунок 2

   1. Переключатель отсоединения аккумулятора (положение OFF (Выкл.))
   2. Переключатель отсоединения аккумулятора (положение ON (Вкл.))

6. Поднимите заднюю часть машины и зафиксируйте ее с помощью подъемных опор. См. описание правильного порядка действий в Руководстве оператора.

Выполнение этого действия позволяет создать свободное пространство вокруг заднего моста перед его снятием.

1. Снимите задние колеса (Рисунок 3).



   Рисунок 3

   1. Заднее колесо

2. Снимите все детали, расположенные между двигателем и задней частью машины так, чтобы была открыта опора заднего моста (Рисунок 4).

   • Узел охлаждения

   • Аккумуляторы

   • Воздушный фильтр

   • Генератор

   • Электрические подсистемы

   • Гидравлические шланги

   Снимите все детали, которые необходимо снять, чтобы освободить достаточно места для выполнения процедуры снятия опоры заднего моста, описанной в пункте Снятие установленной опоры заднего моста.

   Note: Сохраните все снятые детали для установки на более позднем этапе.

   Note: Для облегчения последующей сборки отметьте этикетками все гидравлические шланги, чтобы указать их правильное расположение. Установите колпачки или заглушки на все штуцеры и шланги для предотвращения загрязнения.



   Рисунок 4

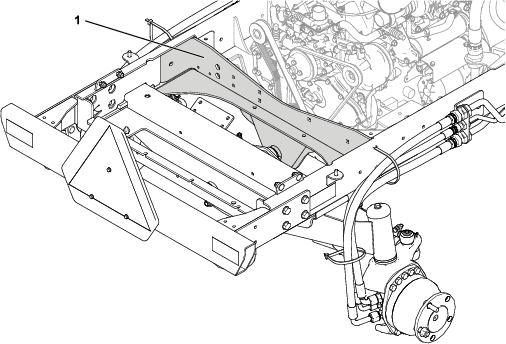

   1. Опора заднего моста

3. Снимите все детали, которые еще останются подсоединенными к опоре моста.

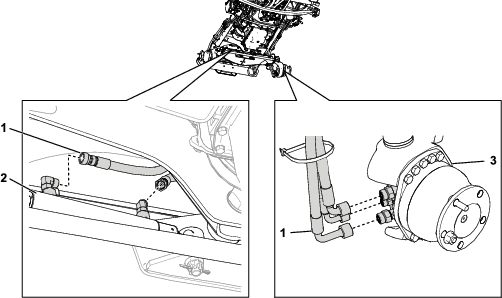

4. Отсоедините все гидравлические шланги, подсоединенные к цилиндрам рулевого управления и задним колесным моторам (Рисунок 5). Повторите эти действия на другой стороне для каждой детали.



   Рисунок 5

   1. Гидравлический шланг
   2. Цилиндр рулевого управления
   3. Задний колесный мотор

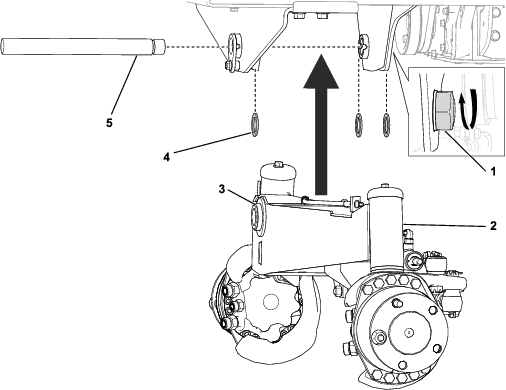

1. Отверните контргайку с упорной шайбой, которые крепят поворотный шкворень к раме, как показано на Рисунок 6.



   Рисунок 6

   1. Контргайка
   2. Упорная шайба

2. Установите опоры под задний мост для предотвращения его падения.

   Предостережение

   Задний мост в сборе весит приблизительно 136 кг. Используйте подходящее подъемное устройство, чтобы безопасно поднять задний мост в сборе.

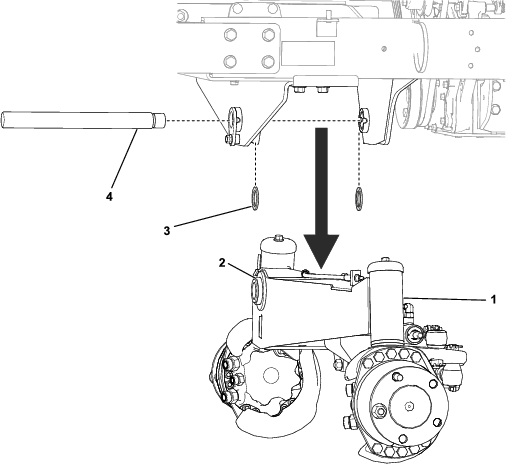

3. Вытяните поворотный шкворень из рамы и заднего моста. Осторожно опустите весь задний мост в сборе и снимите его из-под машины. Найдите и извлеките 2 упорные шайбы из пространства между рамой машины и задним мостом (Рисунок 7).



   Рисунок 7

   1. Задний мост в сборе
   2. Задний мост
   3. Упорная шайба
   4. Поворотный шкворень

В данном пункте описано, как снять установленную опору моста и подготовить раму к следующему этапу.

1. Удалите шлифовкой сварной шов, расположенный между опорой моста и угловой опорой, как показано на Рисунок 8. Повторите эти действия на другой стороне.



   Рисунок 8

   1. Удалите шлифовкой этот сварной шов. Повторите эти действия на другой стороне.

2. Используя линейку и инструмент для черчения, проведите линию под углом 90° от основания опоры моста в обоих направлениях (Рисунок 9). Повторите эти действия на другой стороне.



   Рисунок 9

   1. Угол 90°

3. Используя сабельную пилу, выполните сквозной пропил металла по нанесенным отметкам (Рисунок 10). При необходимости используйте шлифовальную машину, чтобы выровнять прорези заподлицо с кромкой.



   Рисунок 10

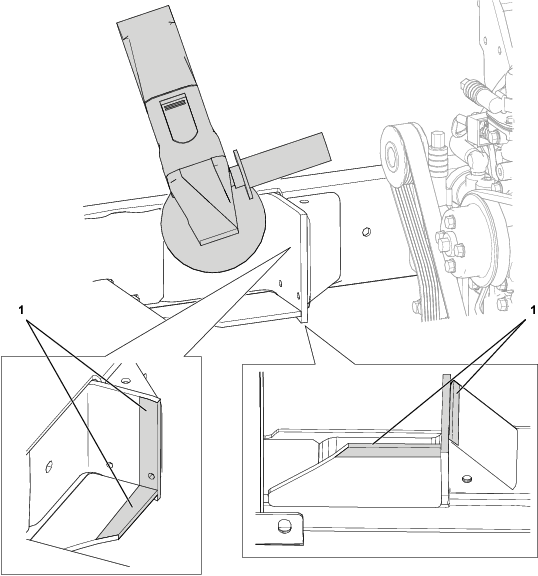

Удалите всю краску из указанных мест, чтобы обеспечить получение непрерывного сварного шва, который будет выполнен на этапе Сваривание сменной опоры заднего моста. Повторите эти действия на другой стороне для каждой детали (Рисунок 11).

Рисунок 11

1. Удалите краску из этих мест.

Детали, требуемые для этой процедуры:

1. Установите сменную опору моста на место. Используя зажимы и металлические опорные пластины, зафиксируйте ее, как показано на Рисунок 12. Убедитесь в том, что опора моста расположена заподлицо с имеющейся рамой и что зазоры отсутствуют.



   Рисунок 12

   1. Сменная опора заднего моста
   2. Зажим

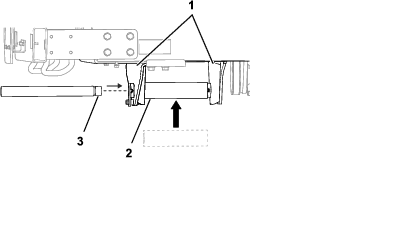

2. Вставьте проставку моста между опорами моста, чтобы убедиться в том, что они находятся на надлежащем расстоянии друг от друга (Рисунок 13). Отрегулируйте положение сменной опоры моста соответствующим образом.



   Рисунок 13

   1. Опоры моста
   2. Проставка моста
   3. Поворотный шкворень

3. Вставьте поворотный шкворень через проставку моста (Рисунок 13). Если поворотный шкворень не вращается свободно, отрегулируйте положение сменной опоры моста. Отшлифуйте края рамы по мере необходимости.

4. После того как опора моста будет в надлежащем положении, снимите поворотный шкворень и проставку моста.

5. Приварите прихваточным швом наружную, нижнюю части и место, где угловая опора касается опоры моста, чтобы удерживать ее на месте (Рисунок 14). Повторите эти действия на другой стороне.



   Рисунок 14

   1. Сделайте прихваточные сварные швы в этих местах

6. Снимите зажимы и металлические пластины, удерживающие опору моста на месте.

1. Приварите опору моста к раме в местах, показанных на Рисунок 15. Повторите эти действия на другой стороне.



   Рисунок 15

   1. Сделайте сварные швы в этих местах

2. Удалите все брызги металла и убедитесь в том, что все поверхности чистые.

3. Нанесите краску распылителем на зоны новых сварных швов.
