後アクスルサポート

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取り、機体が冷えるまで待つ。



   図 1

4. フードを蝶番から外す。

   Note: 外したパーツはすべて再利用します。

5. バッテリー遮断スイッチを OFF にする（図 2）。



   図 2

   1. バッテリー遮断スイッチ（OFF位置）
   2. バッテリー遮断スイッチ（ON位置）

6. 機体後部を持ち上げてジャッキスタンドで支える。持ち上げの手順についてはオペレーターズマニュアルを参照のこと。

この作業により、後アクスルの周囲に空間を確保し、その後にを取り出しを行います。

1. 後輪を取り外す（図 3）。



   図 3

   1. 後車輪

2. 後アクスルのサポートに作業を行えるように、エンジンとマシン後部との間にあるパーツは全て取り外す（図 4）。

   • 冷却アセンブリ

   • バッテリー

   • エアフィルタ

   • オルタネータ

   • 電気系サブシステム

   • 油圧ホース

   ステップ既存の後アクスルサポートを取り外すで後アクスルの取り外しができるだけの空間を確保するのに邪魔になる部品はすべて取り外す。

   Note: 外したパーツはすべて再取り付けします。

   Note: 取り付け時の作業を円滑に行えるよう、外した油圧ホースにはすべてマーキングを行う。外したホースの端部やフィッティングの接続部はすべてキャップやプラグなどで密封しておく。



   図 4

   1. 後アクスルサポート

3. アクスルサポートに取り付けられているパーツをすべて外す。

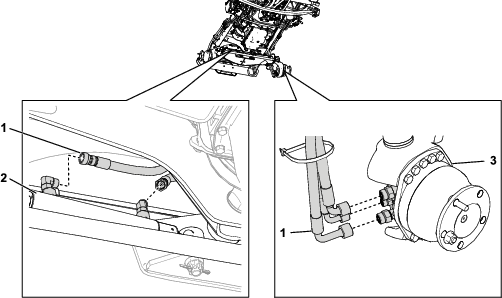

4. ステアリングシリンダと後ホイールモータに接続されている油圧ホースをすべて外す（図 5）。 マシンの両側でこの作業を行う。



   図 5

   1. 油圧ホース
   2. ステアリングシリンダ
   3. 後ホイールモータ

1. 図 6のようにピボットシャフトをフレームに固定しているロックナットとスラストワッシャを外す。



   図 6

   1. ロックナット
   2. スラストワッシャ

2. 後アクスルが落下しないように保持する。

   注意

   後アクスルの重量はおよそ 136 kg である。適切な吊り上げ装置を使用して安全に取り扱うこと。

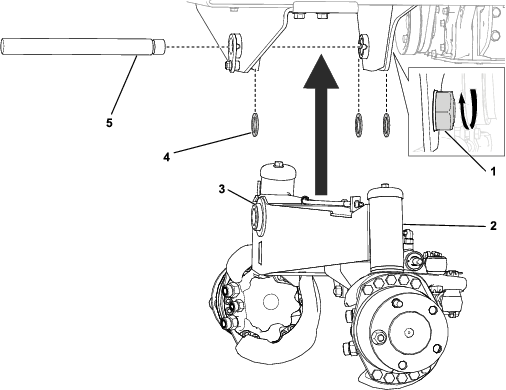

3. フレームと後アクスルからピボットシャフトを引き出す。後アクスルアセンブリ全体を慎重に外してマシンの下側から取り出す。マシンのフレームと後アクスルの間にあるスラストワッシャ（2枚）を回収する（図 7）。



   図 7

   1. 後アクスルアセンブリ
   2. 後アクスル
   3. スラストワッシャ
   4. ピボットシャフト

このステップでは、既存の後アクスルサポートを取り外し方と、次のステップへの準備について解説します。

1. アクスルサポートとコーナーサポートとの間（図 8）にある溶接部をグラインダで削り落とす。 機体の反対側でも同じ作業を行う。



   図 8

   1. この溶接部を削る。機体の反対側でも同じ作業を行う。

2. 定規とマーカーで、アクスルサポートの基部から両側に 90° の線を引く（図 9） 機体の反対側でも同じ作業を行う。



   図 9

   1. 90° の角度

3. 往復式の金ノコを使用して、マーキングに沿って金属部をまっすぐに切断する（図 10）。必要に応じてサンダーで切断面を平らに仕上げる。



   図 10

表示部分についているペイントを完全に除去して、ステップ新しい後アクスルサポートを溶接するでの溶接に備える。 マシンの両側でこの作業を行う（図 11）。

図 11

1. これらのエリアのペイントを除去する

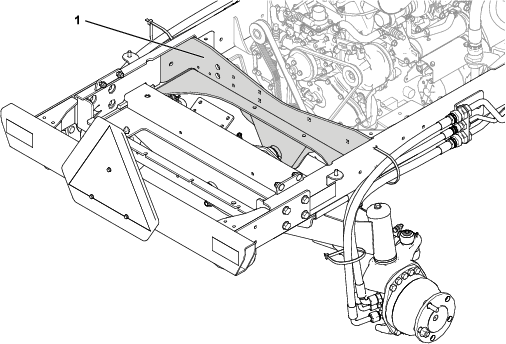

この作業に必要なパーツ

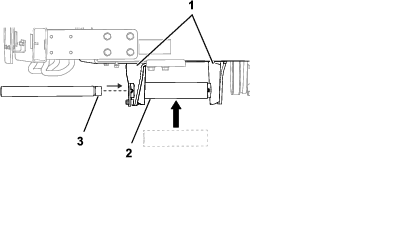

1. 新しいアクスルサポートの位置決めを行う。クランプと金属用のサポートプレートを使用して、図 12のように固定する。 アクスルサポートが既存のフレームと面一であること、すきまがないことを確認する。



   図 12

   1. 新しい後アクスルサポート
   2. クランプ

2. アクスルサポート間にスペーサアクスルを入れて、距離が正しいことを確認する（図 13）。新しいアクスルサポートの位置を調整する。



   図 13

   1. アクスルサポート
   2. スペーサアクスル
   3. ピボットシャフト

3. スペーサアクスルにピボットシャフトを挿入する（図 13）。 ピボットシャフトが自由に回転できない場合には、新しいアクスルサポートの位置を調整する。必要に応じてフレームのエッジ部にサンダーを掛ける。

4. クスルサポートの位置が決まったら、ピボットシャフトとスペーサアクスルを取り外す。

5. 外側、下側、およびコーナーサポートとアクスルサポートの接触部にタック溶接を行って仮止めする（図 14） 機体の反対側でも同じ作業を行う。



   図 14

   1. これらの箇所にタック溶接を行う。

6. アクスルサポートを支持していたクランプとプレートを外す。

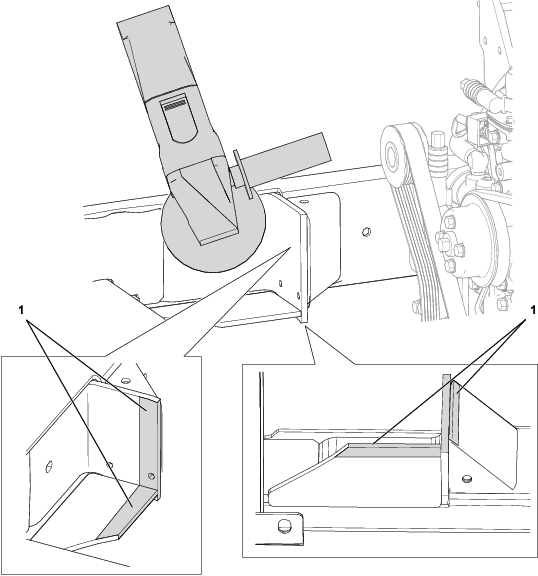

1. 後アクスルサポートを（図 15）に示すエリアに溶接する。機体の反対側でも同じ作業を行う。



   図 15

   1. これらの部分に溶接を行う。

2. 溶接部をきれいにして溶接面に問題がないことを確認する。

3. 溶接した部分にペイントをスプレーする。
