Suporte do eixo traseiro

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue o motor, retire a chave e deixe a máquina arrefecer.



   Figura 1

4. Retire o capot das dobradiças.

   Note: Guarde todas as peças removidas para instalação posterior.

5. Coloque o interruptor de desligar a bateria na posição DESLIGAR (Figura 2).



   Figura 2

   1. Interruptor de desligar a bateria (posição DESLIGAR)
   2. Interruptor de desligar a bateria (posição LIGAR)

6. Eleve a traseira da máquina e apoie-a em macacos. Consulte o Manual do utilizador para obter o procedimento correto.

Este passo irá criar espaço em torno do eixo traseiro antes de o remover.

1. Retire as rodas traseiras (Figura 3).



   Figura 3

   1. Roda traseira

2. Remova quaisquer peças localizadas entre o motor e a parte traseira da máquina de modo a que o suporte do eixo traseiro fique exposto (Figura 4):

   • Conjunto de refrigeração

   • Baterias

   • Filtro de ar

   • Alternador

   • Subsistemas elétricos

   • Tubos hidráulicos

   Remova tantas peças quantas forem necessárias para que haja espaço suficiente para remover o suporte do eixo traseiro por etapas Remoção do suporte do eixo traseiro existente.

   Note: Guarde todas as peças removidas para instalação posterior.

   Note: Para facilitar a montagem, rotule quaisquer tubos hidráulicos para indicar a sua correta localização. Coloque tampas e tampões em todas as uniões e tubos para evitar a contaminação.

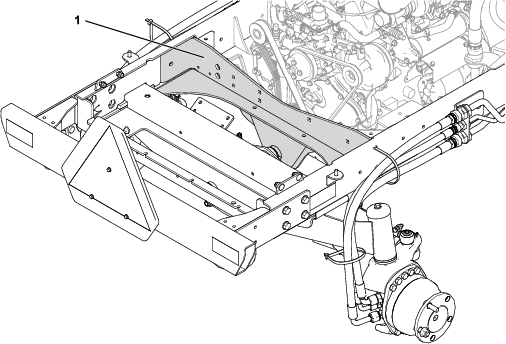

   Figura 4

   1. Suporte do eixo traseiro

3. Remova quaisquer peças que ainda estejam presas ao suporte do eixo.

4. Desligue quaisquer tubos hidráulicos ligados aos cilindros da direção e aos motores das rodas traseiras (Figura 5). Repita do outro lado para cada um.

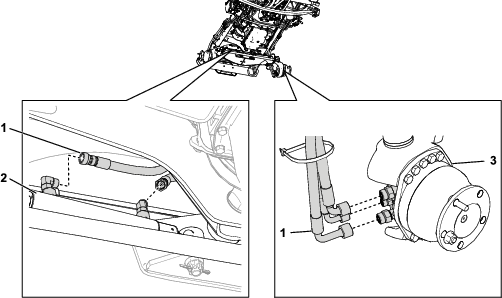

   Figura 5

   1. Tubo hidráulico
   2. Cilindro da direção
   3. Motor da roda traseira

1. Retire a porca de bloqueio e a anilha de encosto que fixa o eixo articulado à estrutura, como se mostra na Figura 6.



   Figura 6

   1. Porca de bloqueio
   2. Anilha de encosto

2. Apoie o eixo traseiro para evitar que caia.

   Cuidado

   O conjunto do eixo traseiro pesa aproximadamente 136 kg. Utilize um dispositivo de elevação apropriado para levantar o conjunto do eixo traseiro em segurança.

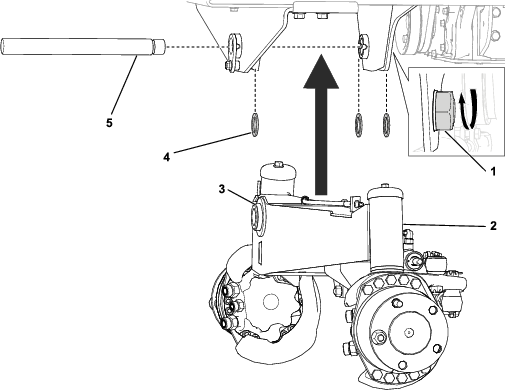

3. Puxe o eixo articulado da estrutura e do eixo traseiro. Desça cuidadosamente todo o conjunto do eixo traseiro e retire-o de debaixo da máquina. Localize e retire as duas anilhas de encosto de entre a estrutura da máquina e o eixo traseiro (Figura 7).

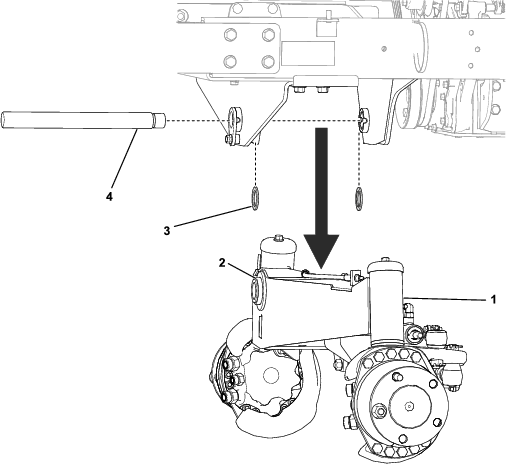

   Figura 7

   1. Suporte do eixo traseiro
   2. Eixo traseiro
   3. Anilha de encosto
   4. Eixo articulado

Este passo descreve como remover o suporte do eixo existente e preparar a estrutura para o passo seguinte.

1. Desbaste a solda localizada entre o suporte do eixo e o suporte do canto, como se mostra na (Figura 8). Repita no outro lado.

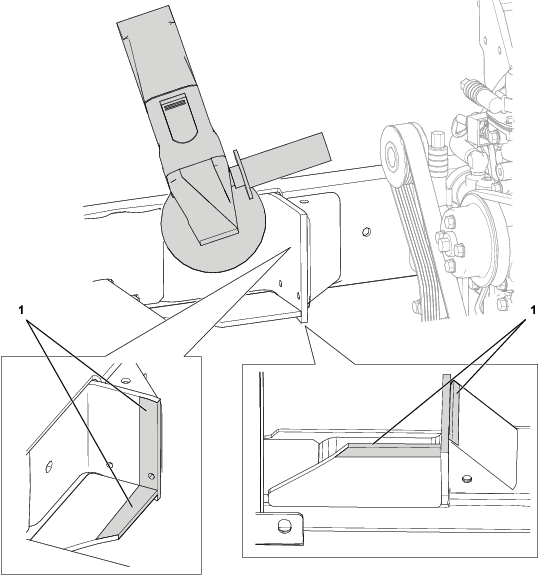

   Figura 8

   1. Desbaste esta soldadura. Repita no outro lado.

2. Usando uma régua e uma ferramenta de desenho, desenhe uma linha em ângulo de 90° a partir da base do suporte do eixo em ambas as direções (Figura 9). Repita no outro lado.



   Figura 9

   1. Ângulo de 90°

3. Utilize uma serra recíproca para cortar diretamente através do metal ao longo das marcações (Figura 10). Se necessário, utilize uma lixa para garantir que os cortes sejam nivelados até à extremidade.



   Figura 10

Remova qualquer tinta das áreas indicadas para assegurar uma soldadura contínua por etapas Soldadura do suporte do eixo traseiro de substituição. Repita do outro lado para cada (Figura 11).

Figura 11

1. Remova a tinta destas áreas

Peças necessárias para este passo:

1. Coloque o suporte do eixo de substituição em posição. Utilizando grampos e placas de suporte metálicas, prenda-o como se mostra em Figura 12. Assegure-se de que o suporte do eixo está nivelado com a estrutura existente e que não existem folgas.



   Figura 12

   1. Suporte do eixo traseiro de substituição
   2. Abraçadeira

2. Insira o eixo espaçador entre os apoios dos eixos para garantir que estão a uma distância correcta entre eles (Figura 13). Ajuste a posição do suporte do eixo de substituição em conformidade.

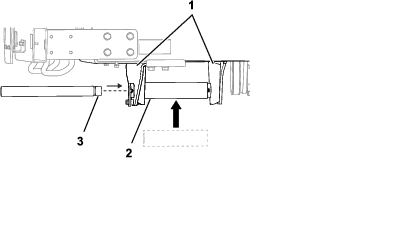

   Figura 13

   1. Suportes do eixo
   2. Eixo espaçador
   3. Eixo articulado

3. Insira o eixo articulado através do eixo espaçador (Figura 13). Se o eixo articulado não rodar livremente, ajuste a posição do suporte do eixo de substituição. Lixe as extremidades da estrutura conforme necessário.

4. Após o suporte do eixo estar na posição correta, remova o eixo articulado e o eixo espaçador.

5. Aplique soldaduras de aderência no exterior, na parte inferior e onde o suporte do canto toca no suporte do eixo para o manter no lugar (Figura 14). Repita no outro lado.



   Figura 14

   1. Aplique soldaduras de aderência nestes locais

6. Retire os grampos e as placas metálicas que mantêm o suporte do eixo no lugar.

1. Solde o suporte do eixo à estrutura nas áreas que se mostram em (Figura 15). Repita no outro lado.



   Figura 15

   1. Aplique soldaduras nestas áreas

2. Remova quaisquer salpicos de soldadura e assegure que todas as superfícies estejam limpas.

3. Pulverize as áreas recém-soldadas com tinta.
