Bakakselstøtte

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Stopp motoren, ta ut tenningsnøkkelen, og la maskinen kjøle seg ned.



   Figur 1

4. Fjern panseret fra hengslene.

   Note: Behold alle demonterte deler for senere montering.

5. Vri batterifrakoblingsbryteren til AV-stillingen (Figur 2).



   Figur 2

   1. Batterifrakoblingsbryter (AV-stilling)
   2. Batterifrakoblingsbryter (På-stilling)

6. Hev bakenden på maskinen og støtt den med jekkstøtter. Se i brukerhåndboken for informasjon om korrekt fremgangsmåte.

Dette trinnet vil skape plass rundt bakakselen før du fjerner den.

1. Fjern bakhjulene (Figur 3).



   Figur 3

   1. Bakhjul

2. Fjern eventuelle deler som befinner seg mellom motoren og baksiden av maskinen, slik at bakakselstøtten er eksponert (Figur 4):

   • Kjøleenhet

   • Batterier

   • Luftfilter

   • Generator

   • Elektriske delsystemer

   • Hydraulikkslanger

   Fjern så mange deler som nødvendig, slik at det er nok plass til å fjerne bakakselstøtten i trinn Fjerne den eksisterende bakakselstøtten.

   Note: Behold alle demonterte deler for senere montering.

   Note: For å lette monteringen må du merke alle hydraulikkslanger for å angi riktig plassering. Sett hetter og plugger på alle koblinger og slanger for å forhindre kontaminering.

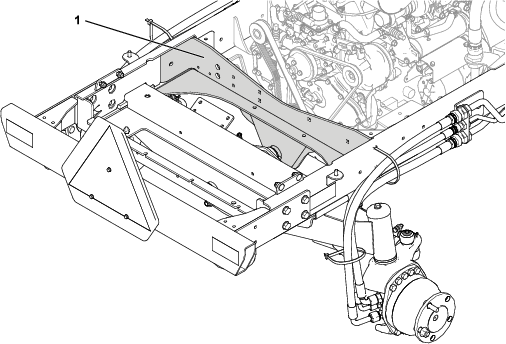

   Figur 4

   1. Bakakselstøtte

3. Fjern eventuelle deler som fremdeles er montert til akselstøtten.

4. Koble fra alle hydraulikkslanger som er montert til styresylindrene og bakhjulmotorene (Figur 5). Gjenta på den andre siden for hver.

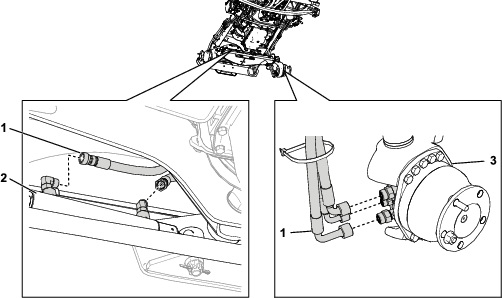

   Figur 5

   1. Hydraulikkslange
   2. Styresylinder
   3. Bakre hjulmotor

1. Fjern låsemutteren og trykkskiven som fester svingakselen til rammen, som vist i Figur 6.



   Figur 6

   1. Låsemutter
   2. Trykkskive

2. Støtt bakakselen for å hindre at den faller.

   Forsiktig

   Bakakselenheten veier ca. 136 kg. Bruk et egnet løfteutstyr til å løfte bakakselenheten på en sikker måte.

3. Trekk svingakselen fra rammen og bakakselen. Senk forsiktig ned hele bakakselenheten, og fjern den fra under maskinen. Finn og hent de to trykkskivene fra mellom maskinrammen og bakakselen (Figur 7).

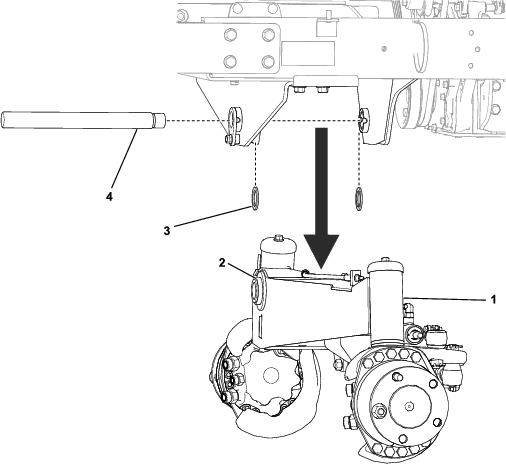

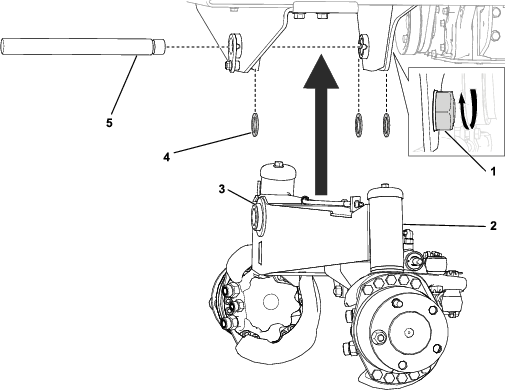

   Figur 7

   1. Bakakselenhet
   2. Bakaksel
   3. Trykkskive
   4. Svingaksel

Dette trinnet beskriver hvordan du fjerner den eksisterende akselstøtten og forbereder rammen for neste trinn.

1. Slip ned sveisen som er plassert mellom akselstøtten og hjørnestøtten som vist i (Figur 8). Gjenta på den andre siden.



   Figur 8

   1. Slip ned denne sveisen. Gjenta på den andre siden.

2. Bruk en linjal og et tegneverktøy, og tegn en linje vinklet 90° fra bunnen av akselstøtten i begge retninger (Figur 9). Gjenta på den andre siden.



   Figur 9

   1. 90° vinkel

3. Bruk en stikksag til å skjære rett gjennom metallet langs merkene (Figur 10). Om nødvendig, bruk en slipemaskin for å sikre at kuttene er i flukt med kanten.



   Figur 10

Fjern eventuell maling fra de indikerte områdene for å sikre kontinuerlig sveising i trinn Sveise den nye bakakselstøtten. Gjenta på den andre siden for hver (Figur 11).

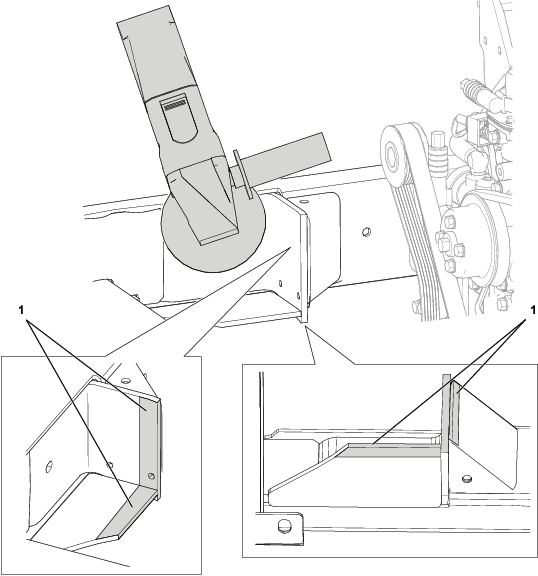

Figur 11

1. Fjern maling fra disse områdene

Deler som er nødvendige for dette trinnet:

1. Sett reserveakselstøtten på plass. Bruk klemmer og metallstøtteplater til å montere den som vist i Figur 12. Påse at akselstøtten er i flukt med den eksisterende rammen, og at det ikke er noen mellomrom.



   Figur 12

   1. Ny bakakselstøtte
   2. Klemme

2. Sett inn avstandsakselen mellom akselstøttene for å sikre at de er riktig avstand fra hverandre (Figur 13). Juster posisjonen til reserveakselstøtten deretter.

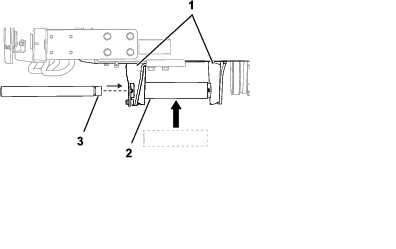

   Figur 13

   1. Akselstøtter
   2. Avstandsaksel
   3. Svingaksel

3. Sett inn svingakselen gjennom avstandsakselen (Figur 13). Hvis svingakselen ikke roterer fritt, juster posisjonen til reserveakselstøtten. Slip kantene til rammen etter behov.

4. Når akselstøtten er i riktig posisjon, fjerner du svingakselen og avstandsakselen.

5. Påfør heftsveiser på utsiden, undersiden og der hjørnestøtten berører akselstøtten for å holde den på plass (Figur 14). Gjenta på den andre siden.



   Figur 14

   1. Påfør heftsveiser på disse stedene

6. Fjern klemmene og metallplatene som holder akselstøtten på plass.

1. Sveis akselstøtten til rammen på områdene som vises i (Figur 15). Gjenta på den andre siden.



   Figur 15

   1. Påfør sveiser på disse områdene

2. Fjern eventuell sveisesprut og påse at alle overflater er rene.

3. Spraymal områdene du sveiset.
