Bakaxelstöd

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av motorn, ta ut nyckeln och låt motorn svalna.



   Figur 1

4. Avlägsna motorhuven från dess gångjärn.

   Note: Alla borttagna delar ska sparas till senare montering.

5. Vrid bortkopplingsbrytaren till det AVSTäNGDA läget (Figur 2).



   Figur 2

   1. Bortkopplingsbrytare för batteri (AVSTäNGT läge)
   2. Bortkopplingsbrytare för batteri (PåSLAGET läge)

6. Höj upp maskinens bakre del och stötta den med pallbockar. Information om korrekt förfarande finns i bruksanvisningen.

Detta steg skapar utrymme runt bakaxeln innan du tar bort den.

1. Ta bort bakhjulen (Figur 3).



   Figur 3

   1. Bakhjul

2. Ta bort alla delar som sitter mellan motorn och maskinens bakre del så att bakaxelstödet exponeras (Figur 4):

   • Kylarenheten

   • Batterier

   • Luftfilter

   • Generator

   • Elektriska delsystem

   • Hydraulslangar

   Ta bort så många delar som behövs så att det finns tillräckligt med utrymme för att ta bort bakaxelstödet i steg Ta bort det befintliga bakaxelstödet.

   Note: Alla borttagna delar ska sparas till senare montering.

   Note: För att underlätta monteringen bör alla hydraulslangar märkas för att indikera deras korrekta placering. Sätt lock och pluggar på alla kopplingar och slangar för att förhindra kontaminering.



   Figur 4

   1. Bakaxelstöd

3. Ta bort alla delar som fortfarande sitter fast på axelstödet.

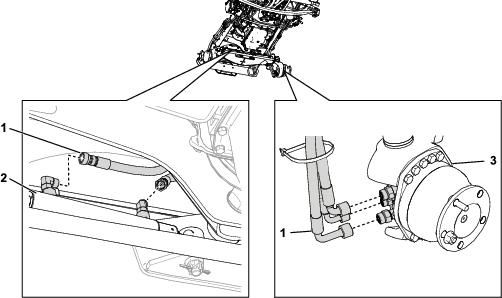

4. Koppla loss alla hydraulslangar som är anslutna till styrcylindrarna och bakhjulsmotorerna (Figur 5). Upprepa på den andra sidan för var och en.



   Figur 5

   1. Hydraulslang
   2. Styrcylinder
   3. Bakhjulsmotor

1. Ta bort låsmuttern och tryckbrickan som säkrar svängaxeln på ramen enligt Figur 6.



   Figur 6

   1. Låsmutter
   2. Tryckbricka

2. Stötta upp bakaxeln för att förhindra att den faller ned.

   Var försiktig

   Bakaxelenheten väger cirka 136 kg. Använd en lämplig lyftanordning för att säkert lyfta bakaxelenheten.

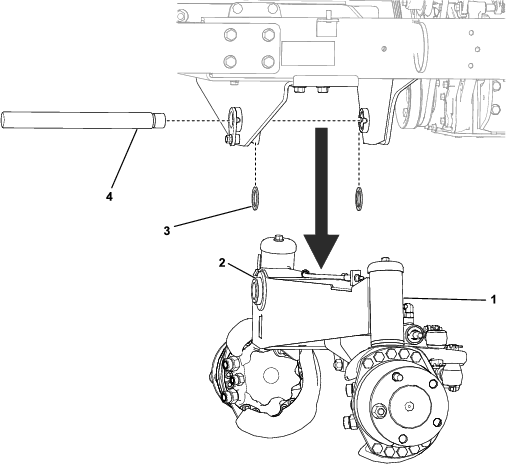

3. Dra svängaxeln från ramen och bakaxeln. Sänk försiktigt ned hela bakaxelenheten och ta bort den under maskinen. Leta reda på och hämta de två tryckbrickorna mellan maskinramen och bakaxeln (Figur 7).



   Figur 7

   1. Bakaxelenhet
   2. Bakaxel
   3. Tryckbricka
   4. Svängaxel

I detta steg beskrivs hur du tar bort det befintliga axelstödet och förbereder ramen för nästa steg.

1. Slipa ner svetssträngen som sitter mellan axelstödet och hörnstödet enligt (Figur 8). Upprepa på andra sidan.



   Figur 8

   1. Slipa ner den här svetssträngen. Upprepa på andra sidan.

2. Använd en linjal och ett ritverktyg och dra en linje vinklad 90° från axelstödet i båda riktningar (Figur 9). Upprepa på andra sidan.



   Figur 9

   1. 90°-vinkel

3. Använd en karosserisåg för att skära rakt genom metallen längs markeringarna (Figur 10). Använd vid behov en slipmaskin för att säkerställa att snitten är i linje med kanten.



   Figur 10

Ta bort eventuell färg från de angivna områdena för att säkerställa kontinuerlig svetssträng i steg Svetsa fast det nya bakaxelstödet. Upprepa på den andra sidan för varje (Figur 11).

Figur 11

1. Ta bort färg från dessa områden

Delar som behövs till detta steg:

1. Sätt det nya axelstödet på plats. Säkra det med klämmorna och metallstödplåtarna enligt Figur 12. Se till att axelstödet är jämnt inriktat med den befintliga ramen och att det inte finns några mellanrum.



   Figur 12

   1. Ersättningsstöd till bakaxel
   2. Klämma

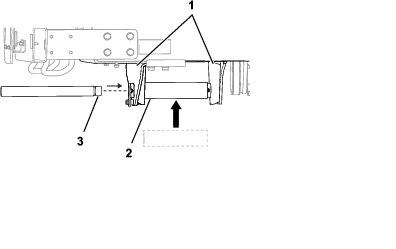

2. För in distansaxeln mellan axelstöden för att säkerställa att avståndet mellan dem är rätt (Figur 13). Justera det nya axelstödets position i enlighet med detta.



   Figur 13

   1. Axelstöd
   2. Distansaxel
   3. Svängaxel

3. För in svängaxeln genom distansaxeln (Figur 13). Om svängaxeln inte roterar fritt ska ersättningsaxelstödets läge justeras. Slipa ramens kanter efter behov.

4. När axelstödet är i rätt läge ska svängaxeln och distansaxeln tas bort.

5. Applicera häftsvetsning på utsidan, undersidan och där hörnstödet vidrör axelstödet för att hålla det på plats (Figur 14). Upprepa på andra sidan.



   Figur 14

   1. Applicera häftsvetsning på dessa platser

6. Ta bort klämmorna och metallplattorna som håller axelstödet på plats.

1. Svetsa fast axelstödet på ramen i de områden som visas i (Figur 15). Upprepa på andra sidan.



   Figur 15

   1. Applicera svetssträngar på dessa områden

2. Ta bort eventuellt svetsstänk och se till att alla ytor är rena.

3. Spreja de nysvetsade områdena.
