Strömkablagesats

Traktorenheter i Groundsmaster® 3200- och 3300-serierna

Model No. 140-1559-Serial No. and Up

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Sänk redskapen.

  4. Stäng av motorn och ta ut nyckeln.

Koppla loss batteriet

Ta bort batterikablarna

Varning

Batteripolerna eller verktyg av metall kan kortslutas mot maskinkomponenter i metall och orsaka gnistor.

  • Vid avlägsnande eller installation av batteriet får du inte låta batterianslutningarna komma i kontakt med några av maskinens metalldelar.

  • Låt inte metallverktyg kortslutas mellan batterianslutningarna och maskinens metalldelar.

Varning

Elektriska gnistor kan få batterigaserna att explodera, vilket kan leda till personskador.

Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor.

  • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (röd).

  • Anslut alltid pluskabeln (röd) innan minuskabeln (svart) ansluts.

  1. Ta bort batteriets minuskabel från batteripolen (Figur 1).

    g252591

    Figur 1

    1. Minuskabel
    2. Pluskabel

  2. Lyft upp isolatorn och ta bort batteriets pluskabel från batteripolen (Figur 1).

Dra elkablaget

Delar som behövs till detta steg:

Strömkablage1
Kabelband6
Relä1
Säkring (10 A) 1

Important: Dra kablaget på avstånd från alla varma, vassa eller rörliga delar och fäst det med kabelband där det behövs.

  1. Lossa spärren och öppna motorhuven.

    g285428

    Figur 2

  2. Montera reläet på kablaget (Figur 3).

  3. Dra batteriets två ringkopplingar runt motorn (Figur 3).

    g398735

    Figur 3

    1. Positiv (+) batterikontakt
    2. Batteri
    3. Negativ (-) batterikontakt
    4. Kabelband
    5. Relä
    6. Säkringar
    7. Valfri kontrollanslutning
    8. Huvudkablagets anslutning
    9. Använd kabelband för att fästa överflödig kabel.
    10. Strömanslutningar för tillbehör
    11. Valfri spolarvätskeanslutning
    12. Extra strömkontakt

  4. Dra kablaget till kontaktpositionerna enligt Figur 3.

  5. Fäst kablaget på maskinen med kabelbanden enligt Figur 3.

  6. Vrid spärrarna och ta bort sidoskyddet från armstödet (Figur 4).

    g333069

    Figur 4

    1. Skydd

  7. Montera 10 A-säkringen i säkringsblocket enligt Figur 5.

    g333070

    Figur 5

    1. Monterad 10 A-säkring

  8. Montera skyddet och fäst det med spärrarna.

Ansluta batteriet

Varning

Elektriska gnistor kan få batterigaserna att explodera, vilket kan leda till personskador.

Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor.

  • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (röd).

  • Anslut alltid pluskabeln (röd) innan du ansluter minuskabeln (svart).

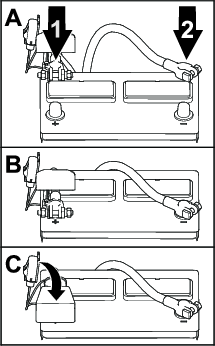

  1. Anslut pluskabeln till batteriet och dra åt batteriklämmans mutter (Figur 6).

    g252786

    Figur 6

    1. Pluskabel
    2. Minuskabel

  2. Anslut minuskabeln till batteriet och dra åt batteriklämmans mutter (Figur 6).

  3. Montera isolatorn över batteriets pluspol (Figur 6).
