Комплект жгута проводов питания

Тяговый блок Groundsmaster® серии 3200 или 3300

Model No. 140-1559-Serial No. and Up

Монтаж

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Включите стояночный тормоз.

  3. Опустите навесное оборудование.

  4. Выключите двигатель и извлеките ключ из замка зажигания.

Отсоединение аккумулятора

Снятие кабелей аккумулятора

Предупреждение

Клеммы батареи или металлические инструменты могут закоротить на металлические компоненты, вызвав искрение.

  • При демонтаже или установке аккумулятора не допускайте прикосновения его клемм к металлическим частям машины.

  • Не допускайте короткого замыкания клемм аккумулятора металлическими инструментами на металлические части машины.

Предупреждение

Искры могут вызвать взрыв аккумуляторных газов, что приведет к получению травмы.

Неправильное подключение кабелей к аккумулятору может вызвать искрение, что приведет к повреждению машины и кабелей.

  • Всегда отсоединяйте отрицательный (черный) кабель аккумулятора перед отсоединением положительного (красного) кабеля.

  • Всегда присоединяйте положительный (красный) кабель аккумулятора перед присоединением отрицательного (черного) кабеля.

  1. Отсоедините отрицательный кабель аккумулятора от штыря аккумулятора (Рисунок 1).

    g252591

    Рисунок 1

    1. Отрицательный кабель аккумулятора
    2. Положительный кабель аккумулятора

  2. Снимите изолирующий колпачок и отсоедините положительный кабель аккумулятора от штыря аккумулятора (Рисунок 1).

Прокладка жгута проводов питания

Детали, требуемые для этой процедуры:

Жгут проводов питания1
Кабельная стяжка6
Реле1
Предохранитель (10 A) 1

Important: Проложите жгут проводов в стороне от всех горячих, острых или движущихся частей и закрепите его кабельными стяжками по мере необходимости.

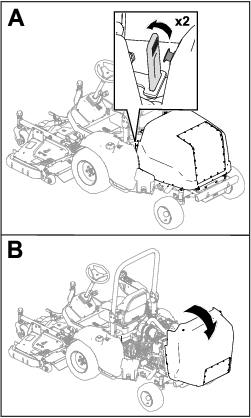

  1. Расфиксируйте защелки и откройте капот.

    g285428

    Рисунок 2

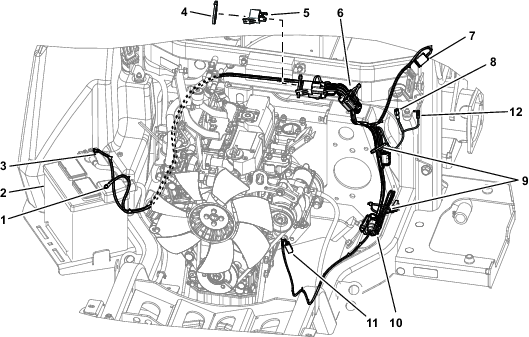

  2. Установите реле в жгут проводов (Рисунок 3).

  3. Проложите 2 круглые клеммы от аккумулятора вокруг двигателя (Рисунок 3).

    g398735

    Рисунок 3

    1. Положительная (+) клемма аккумулятора
    2. Аккумулятор
    3. Отрицательная (-) клемма аккумулятора
    4. Кабельная стяжка
    5. Реле
    6. Предохранители
    7. Дополнительный разъем управления
    8. Разъем главного жгута проводов
    9. Используйте кабельные стяжки для крепления излишней длины проводов.
    10. Разъемы питания принадлежностей
    11. Разъем дополнительного насоса стеклоомывателя
    12. Разъем питания вспомогательного оборудования

  4. Проложите жгут проводов к местам расположения разъемов, как показано на Рисунок 3.

  5. Прикрепите жгут проводов к машине кабельными стяжками, показанными на Рисунок 3.

  6. Поверните защелки и снимите боковую крышку на подлокотнике (Рисунок 4).

    g333069

    Рисунок 4

    1. Крышка

  7. Установите предохранитель на 10 А в блок предохранителей, как показано на Рисунок 5.

    g333070

    Рисунок 5

    1. Установленный предохранитель на 10 A

  8. Установите крышку и закрепите ее защелками.

Подсоединение аккумулятора

Предупреждение

Искры могут вызвать взрыв аккумуляторных газов, что приведет к получению травмы.

Неправильное подключение кабелей к аккумулятору может вызвать искрение, что приведет к повреждению машины и кабелей.

  • Всегда отсоединяйте отрицательный (черный) кабель аккумулятора перед отсоединением положительного (красного) кабеля.

  • Всегда присоединяйте положительный (красный) кабель аккумулятора перед присоединением отрицательного (черного) кабеля.

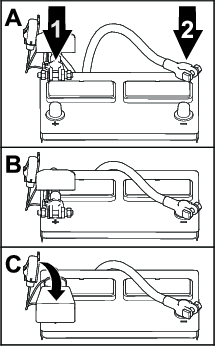

  1. Подсоедините положительный кабель к аккумулятору и затяните зажимную гайку аккумулятора (Рисунок 6).

    g252786

    Рисунок 6

    1. Положительный кабель аккумулятора
    2. Отрицательный кабель аккумулятора

  2. Подсоедините отрицательный кабель к аккумулятору и затяните зажимную гайку аккумулятора (Рисунок 6).

  3. Установите изоляционный колпачок на положительную клемму аккумулятора (Рисунок 6).
