Strømforsyningsledningsnetsæt

Traktionsenhed i Groundsmaster® 3200- eller 3300-serien

Model No. 140-1559-Serial No. and Up

Montering

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.

  2. Aktiver parkeringsbremsen.

  3. Sænk redskaberne.

  4. Sluk motoren, og tag nøglen ud.

Afbrydelse af batteriet

Afmontering af batterikablerne

Advarsel

Batteripoler eller metalværktøj kan kortslutte mod metaldele og forårsage gnister.

  • Når batteriet skal fjernes eller monteres, må batteriets poler ikke berøre nogen metaldele på maskinen.

  • Metalværktøj må ikke kortslutte mellem batteripolerne og maskinens metaldele.

Advarsel

Elektriske gnister kan få batterigasserne til at eksplodere og medføre personskade.

Forkert batterikabelføring kan danne gnister og beskadige maskinen og kablerne.

  • Frakobl altid batteriets (sorte) minuskabel, før du frakobler det røde pluskabel.

  • Tilslut altid batteriets røde pluskabel, før du tilslutter det sorte minuskabel.

  1. Tag batteriets minuskabel af batteripolen (Figur 1).

    g252591

    Figur 1

    1. Batteriets minuskabel
    2. Batteriets pluskabel

  2. Løft isolatoren, og tag batteriets pluskabel af batteripolen (Figur 1).

Føring af ledningsnettet

Dele, der skal bruges til dette trin:

Strømforsyningsledningsnet1
Kabelbånd6
Relæ1
Sikring (10 A) 1

Important: Før ledningsnettet med afstand til alle varme, skarpe eller bevægelige dele, og fastgør det med kabelbånd efter behov.

  1. Lås motorhjelmen op, og åbn den.

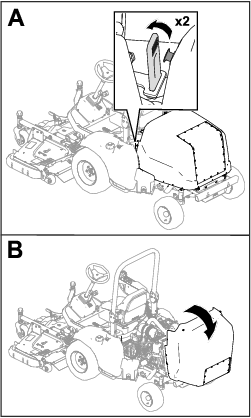

    g285428

    Figur 2

  2. Installer relæet i ledningsnettet (Figur 3).

  3. Før de 2 ringklemmer til batteriet omkring motoren (Figur 3).

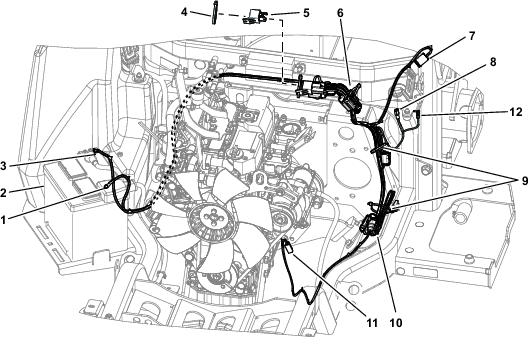

    g398735

    Figur 3

    1. Batteriets plusstik (+)
    2. Batteri
    3. Batteriets minusstik (-)
    4. Kabelbånd
    5. Relæ
    6. Sikringer
    7. Tilslutning til valgfri styreenhed
    8. Tilslutning til hovedledningsnet
    9. Brug kabelbånd til at fastgøre overskydende ledning.
    10. Tilbehørstilslutninger
    11. Sprinklervæsketilslutning (ekstraudstyr)
    12. Hjælpestrømstik

  4. Før ledningsnettet hen til stikkene vist i Figur 3.

  5. Fastgør ledningsnettet til maskinen med kabelbånd som vist i Figur 3.

  6. Drej låsene, og fjern sidedækslet på armlænet (Figur 4).

    g333069

    Figur 4

    1. Dæksel

  7. Monter 10 A-sikringen i sikringsblokken som vist i Figur 5.

    g333070

    Figur 5

    1. Monteret 10 A-sikring

  8. Monter dækslet, og fastgør det med låsene.

Tilslutning af batteri

Advarsel

Elektriske gnister kan få batterigasserne til at eksplodere og medføre personskade.

Forkert batterikabelføring kan danne gnister og beskadige maskinen og kablerne.

  • Frakobl altid batteriets (sorte) minuskabel, før du frakobler det røde pluskabel.

  • Tilslut altid batteriets røde pluskabel, før du tilslutter det sorte minuskabel.

  1. Tilslut pluskablet til batteriet, og tilspænd batteriklemmemøtrikken (Figur 6).

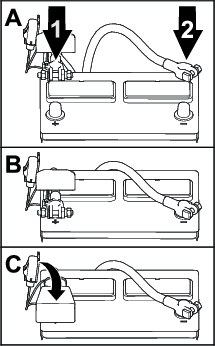

    g252786

    Figur 6

    1. Positivt batterikabel
    2. Negativt batterikabel

  2. Tilslut minuskablet til batteriet, og tilspænd batteriklemmemøtrikken (Figur 6).

  3. Monter isolatoren over batteriets pluspol (Figur 6).
