Kit roue jumelée pour Ultra Buggy électrique

Montage des roues

Pièces nécessaires
10
Boulons de roue
2
Entretoise de roue intérieure
4
Goupilles
2
Entretoise de roue extérieure
2
Roue
2
Rondelle-frein
2
Goupille rapide
  1. Garez la machine sur une surface plane et horizontale, coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et retirez la clé.
    Attention
    Les crics mécaniques ou hydrauliques peuvent céder sous le poids de la machine et causer des blessures graves.
    • Utilisez des chandelles pour soutenir la machine.
    • Ne vous servez pas de crics hydrauliques pour soutenir la machine.

  2. Soulevez un côté de la machine sur des chandelles.

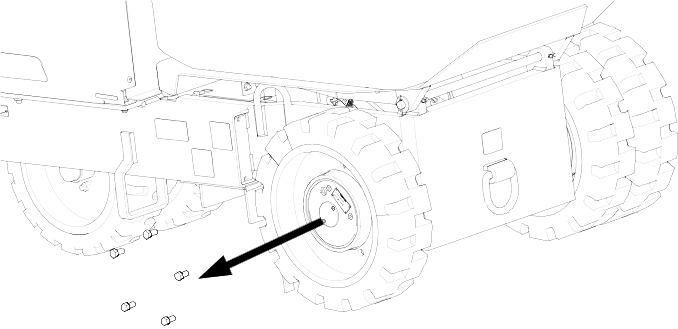

  3. Retirez les 5 boulons de roue.
    Graphic
    G403271

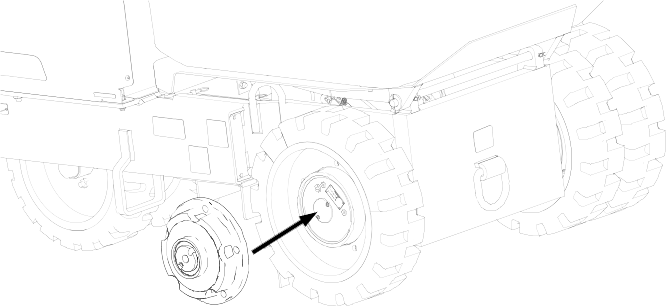

  4. Installez l'entretoise intérieure de la roue.
    Graphic
    G403264

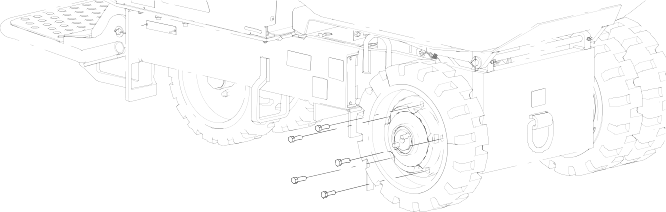

  5. Installez les 5 boulons de roue fournis avec le kit (ils sont plus longs que ceux que vous avez retirés.)
    Graphic
    G403266
  6. Serrez les boulons de roue à un couple de 68 à 79 N·m (50 à 58 pi-lb).

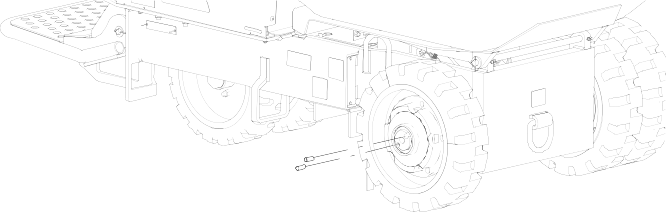

  7. Installez les goupilles.
    Graphic
    G403265

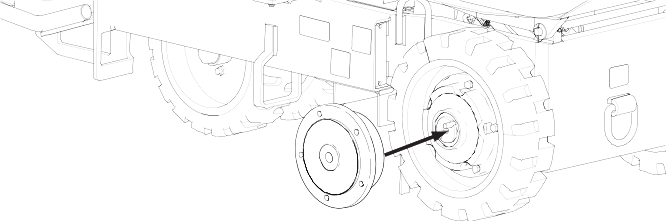

  8. Installez l'entretoise extérieure de la roue.
    Graphic
    G403267

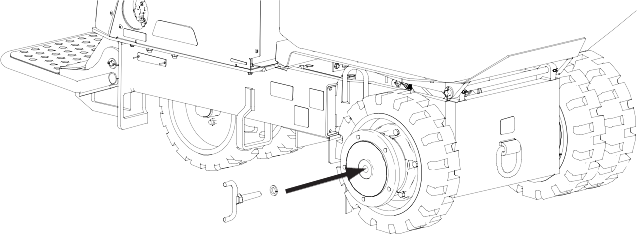

  9. Installez la rondelle-frein et la goupille rapide.
    Graphic
    G403269

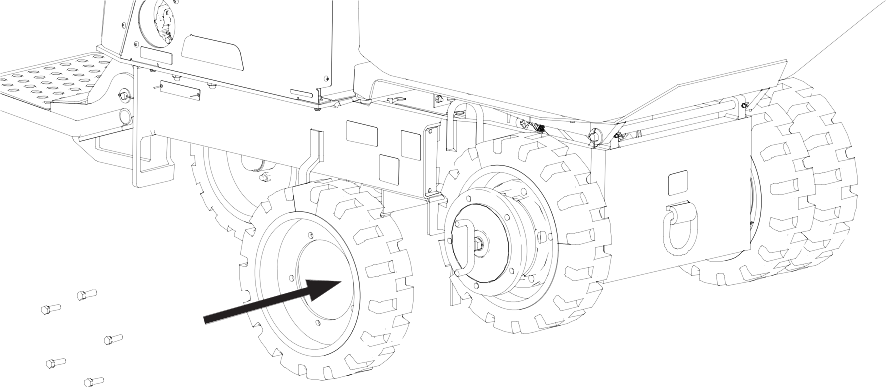

  10. Montez la roue extérieure et fixez-la en place avec les boulons de roue retirés précédemment.
    Graphic
    G403270
  11. Serrez les boulons de roue à un couple de 68 à 79 N·m (50 à 58 pi-lb).
  12. Répétez cette procédure de l'autre côté.
