Kit de ruedas dobles, Ultra Buggy eléctrica

Instalación de las ruedas

Piezas necesarias
10
Pernos de rueda
2
Espaciador de la rueda interior
4
Pasadores
2
Espaciador de la rueda exterior
2
Rueda
2
Arandela de freno
2
Pasador de liberación rápida
  1. Aparque la máquina en una superficie nivelada, apague la máquina, espere a que se detengan todas las piezas en movimiento y retire la llave.
    Advertencia
    Los gatos mecánicos o hidráulicos pueden no aguantar el peso de la máquina y pueden dar lugar a lesiones graves.
    • Utilice caballetes para apoyar la máquina.
    • No use gatos hidráulicos para apoyar la máquina.

  2. Eleve un lado de la máquina con caballetes.

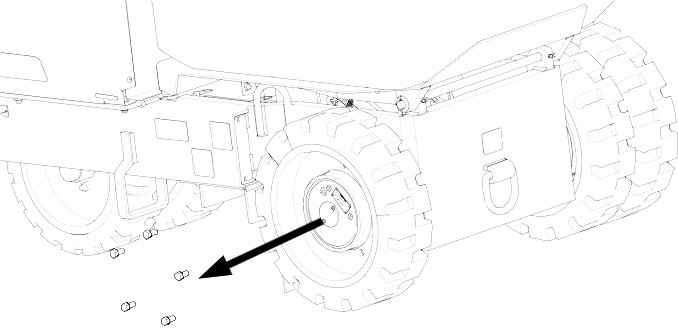

  3. Retire los 5 pernos de rueda.
    Graphic
    G403271

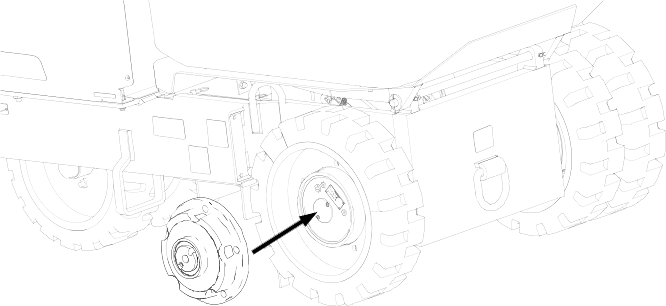

  4. Instale el espaciador de la rueda interior.
    Graphic
    G403264

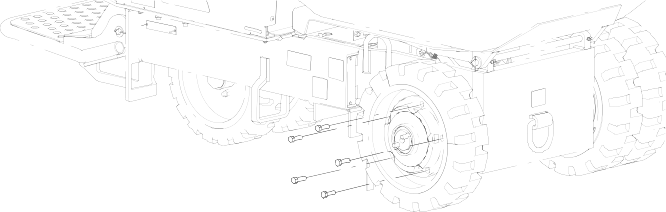

  5. Instale los 5 pernos de rueda que vienen con el kit (son más largos que los pernos de rueda que se retiraron.)
    Graphic
    G403266
  6. Apriete los pernos de las ruedas a 68-79 N·m (50-58 pies-libra).

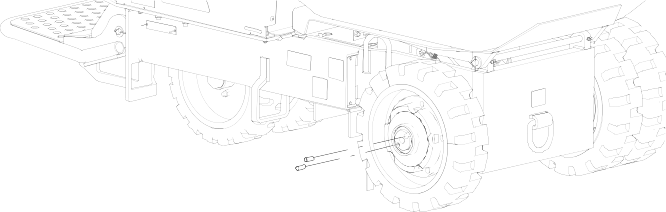

  7. Instale los pasadores.
    Graphic
    G403265

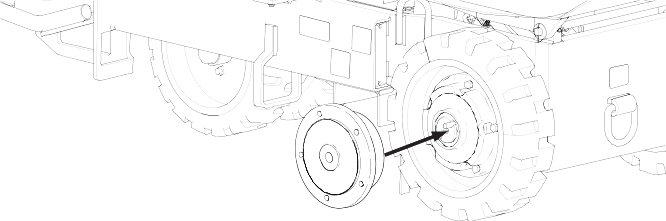

  8. Instale el espaciador de la rueda exterior.
    Graphic
    G403267

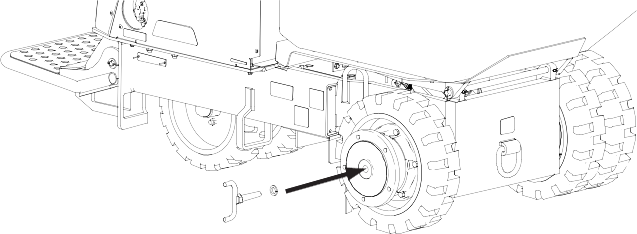

  9. Instale la arandela de freno y el pasador de liberación rápida.
    Graphic
    G403269

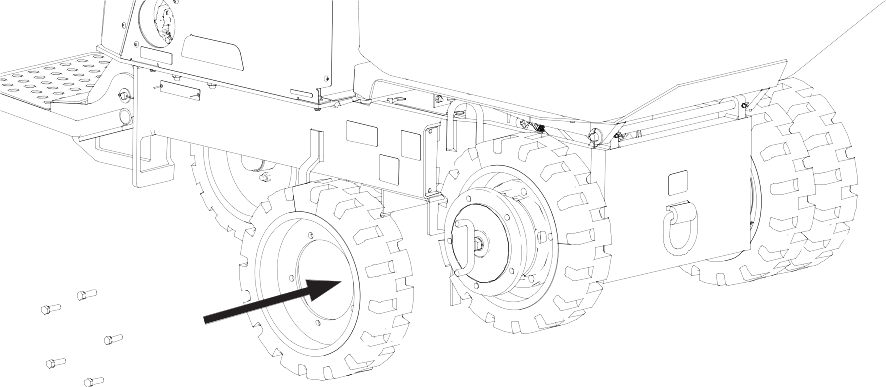

  10. Instale la rueda exterior y fíjela con los pernos de rueda que retiró anteriormente.
    Graphic
    G403270
  11. Apriete los pernos de las ruedas a 68-79 N·m (50-58 pies-libra).
  12. Repita este procedimiento en el otro lado.
