Sistem de colectare de 107 cm

Tractoraş de tuns iarba cu rază de viraj zero

Model No. 79410-Serial No. 400000000 and Up

Увод

Citiţi cu atenţie aceste informaţii pentru a învăţa modul corespunzător de utilizare şi întreţinere a produsului şi pentru a evita rănirea şi deteriorarea acestuia. Aveţi responsabilitatea de a utiliza produsul în mod corespunzător şi sigur.

Vizitați site-ul www.Toro.com pentru siguranța produsului și materiale de instruire privind utilizarea, informații privind accesoriile, ajutor la căutarea unui distribuitor sau pentru înregistrarea produsului.

De fiecare dată când aveţi nevoie de service, piese originale Toro sau informaţii suplimentare, contactaţi un furnizor de servicii autorizat sau departamentul Servicii Clienţi Toro şi pregătiţi numerele de model sau de serie ale produsului. Слика 1 identifică locaţia numerelor de model sau de serie pe produs. Scrieţi numerele în spaţiul furnizat.

g005673

Слика 1

  1. Locaţia numerelor de model şi de serie

Acest manual identifică potențialele pericole și conține mesaje de siguranță identificate prin simbolul de alertă de siguranță (Слика 2), semnalizând un pericol care poate cauza rănirea gravă sau moartea dacă nu respectați următoarele măsuri de precauție recomandate.

g000502

Слика 2

Simbolul de alertă de siguranță

Acest manual utilizează 2 cuvinte pentru a evidenţia informaţiile. Important atrage atenţia asupra informaţiilor mecanice speciale şi Notă accentuează informaţiile generale care necesită atenţie specială.

Упозорење

КАЛИФОРНИЈА

Предлог 65 Упозорење

У савезној држави Калифорнија познато је да употреба овог производа може довести до излагања хемикалијама које изазивају карцином, оштећења плода и друге репродуктивне проблеме.

Безбедност

  • Familiarizați-vă cu utilizarea în siguranță a echipamentului, cu comenzile de operare și indicatoarele de siguranță.

  • Aveți grijă deosebită cu dispozitivul de adunat iarbă sau alte dispozitive de atașare. Acestea pot modifica caracteristicile de funcționare și stabilitatea mașinii.

  • Urmați recomandările producătorului pentru adăugarea sau îndepărtarea greutăților pentru roți sau a contragreutăților pentru a îmbunătăți stabilitatea.

  • Nu folosiți un dispozitiv de adunat iarbă pe pante abrupte. Un dispozitiv de adunat iarbă greu poate cauza pierderea controlului sau răsturnarea mașinii.

  • Încetiniți și acordați o atenție deosebită pe terenuri în pantă. Aveți grijă să călătoriți în direcția recomandată pe terenuri în pantă. Starea gazonului poate afecta stabilitatea mașinii. Fiți extrem de precauți când lucrați în apropierea pantelor.

  • La deplasarea pe pante, efectuați manevrele ușor și treptat. Nu schimbați brusc viteza sau direcția sau nu virați brusc.

  • Dispozitivul de adunat iarbă poate reduce vizibilitatea în spate. Acordați o atenție deosebită când operați în marșarier.

  • Încărcați sau descărcați cu grijă mașina pe/de pe o remorcă sau un camion.

  • Nu operați niciodată cu deflectorul de evacuare ridicat, îndepărtat sau modificat, decât dacă utilizați un colector de iarbă.

  • Ţineţi mâinile și picioarele la distanţă de piesele mobile. Nu efectuați reglaje cu motorul în funcțiune.

  • Parcați mașina pe un teren plan, decuplați transmisia, cuplați frâna de parcare, opriți motorul și scoateți cheia înainte de a părăsi poziția operatorului din orice motiv, inclusiv pentru golirea dispozitivului de adunat iarbă sau desfundarea jgheabului.

  • Dacă îndepărtați dispozitivul de adunat iarbă, aveți grijă să montați orice deflector de evacuare sau apărătoare care a fost îndepărtată pentru a-l monta la loc. Nu utilizați mașina de tuns iarba fără ca dispozitivul de adunat iarbă sau deflectorul pentru iarbă să fie montate integral.

  • Nu lăsați iarbă în dispozitivul de adunat iarbă pentru perioade mari de timp.

  • Componentele dispozitivului de adunat iarbă sunt supuse uzurii și deteriorării, ceea ce v-ar putea expune pieselor mobile sau la proiectarea obiectelor. Verificați frecvent componentele și înlocuiți-le cu piesele recomandate de producător, dacă este necesar.

Siguranța tractării

  • Nu atașați echipamentele tractate decât în punctul de cuplare.

  • Respectați recomandările producătorului dispozitivului de atașare cu privire la limitele de greutate pentru echipamentul tractat și tractarea pe pante.

  • Nu lăsați niciodată copiii sau alte persoane să se apropie de echipamentul tractat.

  • Pe pante, greutatea echipamentului tractat poate cauza pierderea tracțiunii și pierderea controlului. Reduceți greutatea tractată și încetiniți.

  • Distanța de oprire se mărește în funcție de greutatea sarcinii tractate. Conduceți încet și lăsați o distanță suplimentară pentru a opri.

  • Efectuați viraje largi, pentru a menține dispozitivul de atașare departe de mașină.

  • Nu tractați o sarcină care cântărește mai mult decât mașina de tractare.

Безбедносне налепнице и налепнице са инструкцијама

Graphic

Instrucţiunile şi autocolantele cu informaţii privind siguranţa sunt uşor vizibile pentru operator şi sunt amplasate lângă orice zonă cu potenţial risc. Înlocuiţi orice autocolant care este deteriorat sau lipseşte.
decal109-6809

109-6809

  1. Pericol de strivire a mâinilor - nu îndepărtați întregul sistem de colectare de la mașină; deschideți partea superioară a sistemului de colectare și apoi scoateți sacul (sacii) din sistemul de colectare. Nu îndepărtați partea superioară a sistemului de colectare când este închisă; deschideți partea superioară a sistemului de colectare și apoi îndepărtați-o.
decal110-6691

110-6691

  1. Pericol de obiecte proiectate—ţineţi trecătorii la distanţă.
  2. Pericol de obiecte proiectate, mașină de tuns iarba - nu utilizați mașina fără ca deflectorul, capacul de evacuare sau sistemul de colectare a ierbii să fie montate.
  3. Pericol de tăiere/desprindere a mâinilor sau picioarelor - păstrați distanța față de piesele mobile.
decal133-8061

133-8061

Подешавање

Pregătirea maşinii

  1. Parcați maşina pe o suprafaţă uniformă.

  2. Cuplați frâna de parcare.

  3. Opriţi motorul şi scoateţi cheia.

Montarea greutăților

Делови потребни за овај поступак:

Șurub (⅜ × 1")4
Contrapiuliţă (⅜")6
Suport de montare greutate stânga1
Suport de montare greutate dreapta1
Şaibă2
Șurub (⅝ × 2¾")2
Greutate cu mâner6

Пажња

Sistemul de colectare modifică distribuția greutății mașinii. Operarea mașinii fără greutățile frontale poate determina instabilitate, ceea ce ar putea cauza pierderea controlului.

Asigurați-vă că greutățile frontale sunt montate corect înainte de a utiliza mașina cu sistemul de colectare.

  1. Fixați suporții de montare greutate la partea inferioară a cadrului utilizând 2 șuruburi (⅜ × 1") și 2 contrapiulițe (⅜") așa cum se arată în Слика 3.

  2. Montați greutățile cu mâner la suporții de montare greutate folosind 2 șuruburi (⅝ × 2¾"), 2 șaibe și 2 contrapiulițe (⅜") așa cum se arată în Слика 4.

  3. După ce ați montat toate greutățile și suporții, asigurați-vă că toate elementele de fixare sunt strânse. Strângeți dacă este necesar.

    Important: Ori de câte ori îndepărtați sistemul de colectare, nu uitați să îndepărtați greutățile din față pentru a readuce stabilitatea corespunzătoare a mașinii.

    g299192

    Слика 3

    Furca roții pivotante și roata nu sunt ilustrate pentru claritate.

    1. Roată pivotantă față
    2. Orificiu față (este prezentată partea dreaptă)
    3. Contrapiuliţă (⅜")
    4. Suport de montare dreapta
    5. Șuruburi (⅜ × 1")
    g299244

    Слика 4

    1. Şaibă
    2. Contrapiuliţă (⅜")
    3. Greutăți cu mâner
    4. Șuruburi (⅝ × 2¾")

Montarea elementului de montare a dispozitivului de ataşare

Делови потребни за овај поступак:

Suport stabilizator 1
Șurub de fixare (5/16 × ¾")2
Contrapiuliţă (5/16")4
Șurub cu autofiletare (5/16 × ¾")2
Șurub (5/16 × 1")2
Cadru de pivotare 1
Ştift în formă de agrafă 2
Tijă 2
Şaibă 2

Montarea suportului stabilizator și a cadrului de pivotare

  1. Montați suport pentru stabilizator la apărătoarea pentru motor folosind 2 șuruburi de fixare (5/16 × ¾") și 2 contrapiulițe (5/16") Слика 5.

    g300204

    Слика 5

    1. Șurub de fixare (5/16 × ¾")
    2. Contrapiuliţă (5/16")

  2. Montați cadrul de pivotare la cadrul mașinii așa cum se arată în Слика 6. Fixați cadrul de pivotare la cadrul mașinii utilizând 2 șuruburi (5/16 × 1") și 2 contrapiulițe (5/16").

    g300205

    Слика 6

    1. Contrapiuliţă (5/16")
    2. Șurub (5/16 × 1")

  3. Fixați cadrul de pivotare la partea de sus a mașinii folosind 2 șuruburi cu autofiletare (5/16 × ¾") așa cum se arată în Слика 7.

    g300206

    Слика 7

    1. Șurub cu autofiletare (5/16 × ¾")

  4. Montați capătul îndoit și evazat al unei tije în fanta de blocare din partea stângă a cadrului mașinii și deplasați tija în spate pentru a o așeza în cadru (Слика 8).

    Note: Repetați acest pas pe partea dreaptă a mașinii.

    g300207

    Слика 8

  5. Introduceți capetele îndoite ale tijelor în elementul de montare a dispozitivului de ataşare, așa cum se arată în Слика 8 și fixați capătul fiecărei tije cu o șaibă și un știft în formă de agrafă.

Montarea tijei de blocare

Делови потребни за овај поступак:

Tijă de blocare1
Ştift în formă de agrafă1

Montați tija de blocare cu un știft în formă de agrafă (Слика 9).

g033027

Слика 9

  1. Ştift în formă de agrafă
  2. Tijă de blocare

Asamblarea părții superioare a sistemului de colectare

Делови потребни за овај поступак:

Parte superioară a sistemului de colectare1
Ecran sistem de colectare1

  1. Întoarceți partea superioară a sistemului de colectare.

  2. Montați ecranul așa cum se arată în Слика 10 și asigurați-vă că este înclinat în jos, spre sacii pentru colectare.

    Note: Asigurați-vă că ecranele sunt fixate la locul lor și că proeminențele sunt fixate la partea superioară a sistemului de colectare.

    g005666

    Слика 10

    1. Parte superioară a sistemului de colectare
    2. Ecran
    3. Proeminență ecran
    4. Fantă la partea superioară a sistemului de colectare

Montarea părții superioare a sistemului de colectare

Делови потребни за овај поступак:

Sac pentru iarbă2
Tub superior al sistemului de colectare1
Suport pivotant2
Șurub (5/16 × 1")4
Piuliţă (5/16")4

  1. Montați partea superioară a sistemului de colectare la cadrul sistemului de colectare.

  2. Montați suporții pivotanți pe cadrul de pivotare (Слика 8).

  3. Fixați partea superioară a sistemului de colectare pe suporții pivotanți cu 4 șuruburi (5/16 × 1") și 4 piulițe (5/16").

    Note: Partea superioară a sistemului de colectare poate fi montată mai ușor de 2 persoane.

    g300208

    Слика 11

    1. Cleme sistem de colectare
    2. Șuruburi (5/16 × 1")
    3. Piuliţe (5/16")

  4. Ridicați partea superioară a sistemului de colectare și montați sacii prin glisarea cârligelor cadrului sacului pe suporții de fixare (Слика 12).

    g300378

    Слика 12

  5. Coborâți partea superioară a sistemului de colectare pe saci (Слика 13).

    g033030

    Слика 13

  6. Montați tubul de la partea superioară a sistemului de colectare introducând capătul curbat în deschiderea de la partea superioară a sistemului de colectare.

    Note: Asigurați-vă că capătul evazat cu clema de fixare este îndreptat în jos și spre spate, pentru a se potrivi cu setul de finisare.

Montarea jgheabului

Делови потребни за овај поступак:

Jgheab1

  1. Dacă mașina este echipată cu această componentă, îndepărtați capacul de evacuare de la punte; consultați Manualul utilizatorului mașinii.

  2. Înclinați proeminența metalică de la partea frontală a jgheabului în fanta din suportul sudat de pe puntea mașinii de tuns iarba (Слика 14).

    g015203

    Слика 14

  3. Pivotați jgheabul în spate și spre punte, astfel încât jgheabul să fie la același nivel cu puntea mașinii de tuns iarba (Слика 14).

    Note: Asigurați-vă că cârligul de fixare a jgheabului este în afara traseului, astfel încât deschiderea jgheabului să fie la același nivel cu puntea.

  4. La partea superioară a jgheabului, cuplați elementul de fixare în formă de cârlig pe tija de pivotare a ansamblului deflector (Слика 15 și Слика 16).

    g015204

    Слика 15

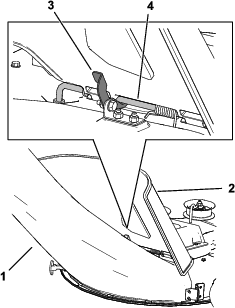

    g308913

    Слика 16

    1. Jgheab
    2. Deflector
    3. Element de fixare
    4. Tijă de pivotare

  5. Prindeți elementul de fixare flexibil de pe jgheab pe clema de fixare sudată pe platforma mașinii de tuns iarba (Слика 17).

    g299268

    Слика 17

    1. Jgheab
    2. Clemă de fixare
    3. Element de fixare flexibil

Conectarea cu tubul de evacuare

Делови потребни за овај поступак:

Tub de evacuare1

  1. Glisați capătul curbat al tubului de evacuare în deschiderea de la partea de sus a sistemului de colectare (Слика 18).

    g010641

    Слика 18

    1. Tub de evacuare
    2. Deschidere de la partea de sus a sistemului de colectare
    3. Tub de evacuare (capăt evazat)
    4. Bușon
    5. Bandă din cauciuc

  2. Glisați capătul evazat al tubului de evacuare peste capătul jgheabului. Deplasați banda de fixare din cauciuc de pe elementele de fixare ale jgheabului peste bușonul de pe tubul de descărcare pentru a-l fixa (Слика 18).

  3. După montarea sistemului de colectare, montați firul la bujie (bujii).

Рад

Note: Determinaţi partea stângă şi dreaptă a maşinii din poziţia de operare normală.

Упозорење

Pentru a evita vătămările corporale, urmați aceste proceduri:

  • Familiarizați-vă cu toate instrucțiunile de operare și siguranță din Manualul operatorului mașinii de tuns iarba înainte de a utiliza acest dispozitiv de atașare.

  • Nu îndepărtați niciodată tubul de evacuare, sacii, partea superioară a sistemului de colectare sau jgheabul în timp ce este pornit motorul.

  • Opriți întotdeauna motorul și așteptați ca toate piesele în mișcare să se oprească înainte de a îndepărta un obstacol din sistemul de colectare.

  • Nu efectuați niciodată lucrări de întreținere sau reparații în timp ce este pornit motorul.

Упозорење

Fără să fie montate deflectorul pentru iarbă, tuburile sistemului de colectare sau ansamblu complet al sistemului de colectare, dumneavoastră și cei din jur sunteți expuși contactului cu lama și reziduuri proiectate. Contactul cu lama (lamele) rotative ale mașinii de tuns iarba și reziduurile proiectate va cauza vătămări sau deces.

  • Montați întotdeauna deflectorul de iarbă când scoateți sistemul de colectare și comutați la modul de descărcare laterală.

  • Dacă deflectorul pentru iarbă este deteriorat, înlocuiți-l imediat. Deflectorul de iarbă direcționează materialul în jos, spre gazon.

  • Nu vă sprijiniți niciodată mâinile sau picioarele sub mașina de tuns iarba.

  • Nu încercați niciodată să curățați zona de descărcare sau lamele mașinii de tuns iarba decât dacă comutați priza de putere în poziție oprire și rotiți cheia de contact în poziția de oprire. De asemenea, scoateți cheia și deconectați firul de la bujie (bujii).

  • Opriți motorul înainte de a desfunda jgheabul de evacuare.

Golirea sacilor pentru iarbă

Упозорење

Resturile, cum ar fi frunzele, iarba sau tufișurile pot lua foc. Un incendiu în zona motorului poate provoca vătămări corporale și daune materiale.

  • Aveți grijă să nu se acumuleze resturi în zona motorului și a tobei de eșapament.

  • Aveți grijă când deschideți capacul sistemului de colectare pentru a împiedica resturile să cadă în zona motorului și a tobei de eșapament.

  • Înainte de depozitare, lăsaţi mașina să se răcească.

Aveți grijă când ridicați sau manipulați un sac pentru iarbă plin. Pentru a goli sacul pentru iarbă:

  1. Parcați maşina pe o suprafaţă plană și decuplați comutatorul de comandă pentru lamă.

  2. Deplasați în exterior manetele de control al mișcării până în poziția neutră, opriți motorul, scoateți cheia de contact, acționați frâna de parcare și așteptați oprirea tuturor pieselor mobile înainte de a părăsi poziția de operare.

  3. Deschideți (ridicați) partea superioară a sistemului de colectare (Слика 19).

    g005758

    Слика 19

  4. Comprimați reziduurile în saci. Ridicați sacul cu ambele mâini și desprindeți-l din suportul de fixare. Goliți sacul. Repetați procedura pentru celălalt sac.

    g300218

    Слика 20

    g300217

    Слика 21

  5. Montați sacii prin glisarea cârligelor cadrului sacului pe suporții de fixare.

  6. Coborâți partea superioară a sistemului de colectare pe saci.

Eliminarea obstrucțiilor din sistemul de colectare

Упозорење

În timpul utilizării sistemului de colectare, suflanta se rotește şi poate tăia sau răni mâinile şi degetele.

  • Înainte de reglarea, curăţarea, repararea şi inspectarea suflantei şi înainte de desfundarea jgheabului, opriţi motorul şi aşteptaţi oprirea tuturor pieselor mobile. Scoateţi cheia.

  • Utilizaţi un băţ sau un obiect similar şi nu mâinile pentru a elimina obstrucţiile din suflantă și tub.

  • Ţineţi-vă faţa, mâinile, picioarele şi alte părţi ale corpului, precum şi hainele, la distanţă de componentele mascate, mobile sau rotative.

  1. Parcați maşina pe o suprafaţă plană și decuplați comutatorul de comandă pentru lamă.

  2. Deplasați în exterior manetele de control al mișcării până în poziția neutră, opriți motorul, scoateți cheia de contact, acționați frâna de parcare și așteptați oprirea tuturor pieselor mobile înainte de a părăsi poziția de operare.

  3. Verificați sacii pentru iarbă și goliți-i dacă sunt plini.

  4. Demontați și separați tubul de evacuare și jgheabul de la partea superioară a sistemului de colectare și de la mașina de tuns iarba. Folosind un băț sau un obiect similar, îndepărtați cu atenție obstrucțiile din mașina de tuns iarba, tubul de evacuare, jgheab și partea superioară a sistemului de colectare.

  5. După ce ați îndepărtat obstrucția, montați sistemul de colectare complet și reluați operarea.

Îndepărtarea sistemului de colectare

Пажња

Neîndepărtarea greutăților frontale ale sistemului de colectare și operarea mașinii fără sistemul de colectare poate cauza instabilitate, ceea ce poate duce la pierderea controlului.

  • Îndepărtați întotdeauna greutățile frontale atunci când îndepărtați sistemul de colectare.

  • Nu utilizați niciodată mașina fără sistemul de colectare și cu greutățile din față încă montate.

Puteți scoate sistemul de colectare repetând în ordine inversă acțiunile de configurare pentru toate seturile montate. Dacă sunt montate greutăți, îndepărtați întotdeauna greutățile frontale atunci când îndepărtați sistemul de colectare.

Note: Este necesar să îndepărtați deflectorul de separare numai atunci când montați un set de mulcire.

Utilizarea barei de tracțiune

Suportul de susținere a sistemului de colectare are o bară de tracțiune care poate fi utilizată pentru tractare.

  • Citiți cu atenție toate instrucțiunile de utilizare a mașinii.

  • Când virați, încetiniți și respectați spațiul liber.

  • Efectuați viraje largi și mențineți echipamentul tractat departe de vehiculul tractor.

  • Tragerea excesivă a barei de tracțiune poate cauza defectarea transmisiei hidrostatice.

    g300210

    Слика 22

    1. Suport de susținere a sistemului de colectare cu bară de tracțiune

Оперативне напомене

Recomandări pentru colectare

Respectarea dimensiunilor

Rețineți că mașina este mai lungă și mai lată cu acest dispozitiv de atașare montat. Prin viraje prea strânse în locuri înguste, puteți deteriora dispozitivul de atașare.

Finisare

Finisați întotdeauna cu partea stângă a mașinii de tuns iarba. Nu finisați cu partea dreaptă a mașinii de tuns iarba, deoarece ați putea deteriora jgheabul pentru sistemul de colectare și tubul de evacuare.

Înălțime de tăiere

Nu setați înălțimea de tăiere a mașinii de tuns iarba prea mică, deoarece iarba lungă care înconjoară mașina poate împiedica aerul să pătrundă sub mașina de tuns iarba și să intre în sistemul de colectare. Dacă nu pătrunde suficient aer sub mașina de tuns iarba, sistemul de colectare se va bloca.

Frecvența de tăiere

Tundeți des iarba, mai ales atunci când crește rapid. Va trebui să tundeți iarba de două ori în cazul în care crește excesiv.

Tehnică de tăiere

Pentru un aspect optim al gazonului, asigurați-vă că suprapuneți ușor mașina de tuns iarba pe zona tunsă anterior. Acest lucru ajută la reducerea sarcinii motorului și reduce riscul de a astupa jgheabul și tubul de evacuare.

Viteză de colectare

De cele mai multe ori veți colecta cu accelerația mașinii de tuns iarba în poziția RAPID și veți conduce la o viteză normală. Cu toate acestea, în iarba extrem de uscată și cu mult praf, este posibil să fie necesar să reduceți ușor accelerația și să creșteți viteza de deplasare a mașinii de tuns iarba. Sistemul de colectare se poate bloca dacă conduceți prea repede și turația motorului este prea mică. Pe teren înclinat, poate fi necesar să reduceți viteza de deplasare a mașinii de tuns iarba. Acest lucru ajută la menținerea turației motorului și a eficienței colectării. Tundeți iarba la vale ori de câte ori este posibil.

Пажња

Pe măsură ce se umple sistemul de colectare, se adaugă greutate suplimentară în spatele mașinii. Dacă opriți și porniți brusc mașina pe teren înclinat, puteți pierde controlul direcției sau mașina se poate răsturna.

  • Nu porniți sau opriți brusc atunci când urcați sau coborâți panta. Evitați pornirile în rampă.

  • Dacă opriți mașina când vă deplasați în rampă, decuplați comanda lamei. Apoi deplasați-vă cu spatele în pantă folosind o viteză mică.

  • Evitați virajele bruște sau schimbările rapide de viteză pe teren înclinat.

  • Nu utilizați niciodată mașina fără sistemul de colectare și cu greutățile din față încă montate.

Colectarea ierbii lungi

Iarba excesiv de lungă este grea și este posibil să nu fie propulsată complet în sacii pentru iarbă. Dacă se întâmplă acest lucru, tubul și jgheabul de evacuare se pot bloca. Pentru a evita blocarea sistemului de colectare, tundeți iarba la o înălțime de tăiere mare, apoi coborâți mașina la înălțimea de tăiere normală și repetați procesul de tundere.

Colectarea ierbii umede

Încercați întotdeauna să tăiați iarba când este uscată, deoarece gazonul dumneavoastră va avea un aspect îngrijit. Dacă trebuie să tundeți iarba umedă, utilizați funcția convențională de descărcare laterală a mașinii de tuns iarba. Câteva ore mai târziu, când resturile de iarbă sunt uscate, montați sistemul de colectare complet și aspirați iarba tăiată.

Semne de colmatare

Pe măsură ce colectați, o cantitate mică de iarbă tăiată este suflată în mod normal din partea din față a mașinii de tuns iarba. O cantitate excesivă de resturi de iarbă suflate indică faptul că sacii sunt plini sau că sistemul este blocat.

Одржавање

Note: Determinaţi partea stângă şi dreaptă a maşinii din poziţia de operare normală.

Препоручени распоред(и) одржавања

Интервал сервисног одржавањаПоступак одржавања
Након првих 10 сати
  • Verificați sistemul de colectare
    		•
    Пре сваке употребе или свакодневно
  • Curățați sistemul de colectare
    		•
    Пре складиштења
  • Verificați sistemul de colectare
  • Curățați sistemul de colectare
    		•

    Упозорење

    Dacă lăsați cheia în contact, cineva poate porni în mod accidental motorul și vă poate răni pe dumneavoastră sau alți trecători.

    Scoateți cheia din contact și deconectați cablul de la bujie înainte de a efectua orice lucrare de întreținere. Amplasați cablul deoparte, astfel încât să nu intre în contact accidental cu bujia.

    Упозорење

    Motoarele se pot încălzi atunci când funcționează. Contactul cu suprafețele fierbinți poate cauza arsuri.

    Lăsați să se răcească motorul, în special toba de eșapament, înainte de a le atinge.

    Упозорење

    Resturile, cum ar fi frunzele, iarba sau tufișurile pot lua foc. Un incendiu în zona motorului poate provoca vătămări corporale și daune materiale.

    • Aveți grijă să nu se acumuleze resturi în zona motorului și a tobei de eșapament.

    • Aveți grijă când deschideți capacul sistemului de colectare pentru a împiedica resturile să cadă în zona motorului și a tobei de eșapament.

    • Înainte de depozitare, lăsaţi mașina să se răcească.

    Verificarea sistemului de colectare

    Интервал сервисног одржавањаПоступак одржавања
    Након првих 10 сати
  • Verificați sistemul de colectare
    		•
    Пре складиштења
  • Verificați sistemul de colectare
    		•

    Verificați sistemul de colectare după primele 10 ore de funcționare și după aceea lunar.

    1. Verificați jgheabul, tubul de evacuare și partea superioară a sistemului de colectare. Înlocuiți aceste piese dacă sunt fisurate sau rupte.

    2. Strângeți toate piulițele și șuruburile.

    3. Verificați toate elementele de fixare; înlocuiți orice element lipsă sau deteriorat.

    4. Verificați dacă sacii pentru iarbă sunt deteriorați.

      Упозорење

      Dumneavoastră sau cei din jur puteți fi răniți grav de reziduurile proiectate sau obiecte aruncate care pot trece prin saci pentru iarbă rupți, uzați sau deteriorați.

      • Verificați sacii pentru iarbă au găuri, rupturi, uzură și alte deteriorări.

      • Nu spălați sacii pentru iarbă.

      • Dacă sacul s-au deteriorat, montați saci pentru iarbă noi furnizați de producătorul acestui sistem de colectare.

    Verificarea lamelor mașinii de tuns iarba

    Verificați lamele mașinii de tuns iarba în mod regulat și ori de câte ori o lamă lovește un obiect străin.

    Dacă lamele sunt foarte uzate sau deteriorate, montați lame noi. Consultați Manualul operatorului mașinii de tuns iarba pentru instrucțiuni cu privire la întreținerea completă a lamelor.

    Îngrijirea sacilor pentru iarbă

    Nu spălați sacii pentru iarbă.

    Pentru a preveni deteriorarea rapidă a materialului sacilor, depozitați-i într-un loc în care se vor usca complet după fiecare utilizare.

    Curățarea sistemului de colectare

    Интервал сервисног одржавањаПоступак одржавања
    Пре сваке употребе или свакодневно
  • Curățați sistemul de colectare
    		•
    Пре складиштења
  • Curățați sistemul de colectare
    		•

    1. După fiecare utilizare, îndepărtați și spălați interiorul și exteriorul părții superioare a sistemului de colectare, tubul de evacuare, jgheabul și partea inferioară a mașinii de tuns iarba, folosind apă pulverizată de la un furtun de grădină. Utilizați un detergent delicat pentru a îndepărta murdăria persistentă.

    2. Aveți grijă să îndepărtați iarba colmatată de pe toate piesele.

    3. Clătiți sacii de iarbă cu apă, folosind un furtun de grădină pentru a îndepărta orice resturi.

    4. După spălare, lăsați toate piesele să se usuce bine.

    Складиштење

    Depozitarea sistemului de colectare

    1. Curățați sistemul de colectare; consultați Curățarea sistemului de colectare.

    2. Verificați dacă există deteriorări ale sistemului de colectare; consultați Verificarea sistemului de colectare.

    3. Asigurați-vă că sacii pentru iarbă sunt goi și bine uscați.

    4. Păstrați sistemul de colectare într-un loc curat și uscat, ferit de lumina directă a soarelui. Acest lucru protejează piesele din plastic și prelungește durata de viață a sistemului de colectare. Dacă trebuie să depozitați sistemul de colectare la exterior, acoperiți-l cu o husă rezistentă la intemperii.
