Kit de hidráulica auxiliar

Unidad de tracción Groundsmaster® Serie 3200 o 3300

Model No. 31966-Serial No. and Up

Instalación

Note: Instale este kit antes de instalar cualquier accesorio delantero, o retire cualquier accesorio delantero antes de la instalación.

Note: Antes de instalar este kit, instale uno de los kits siguientes: Kit de control de accesorios, Kit de luces de carretera para Norteamérica o el Kit de luces de carretera para la UE.

Preparación de la máquina

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.

  2. Cambie a PUNTO MUERTO.

  3. Baje todos los accesorios (en su caso).

  4. Ponga el freno de estacionamiento.

  5. Apague el motor y retire la llave.

  6. Desconecte la batería; consulte el Manual del operador de la máquina.

Instalación del distribuidor

Piezas necesarias en este paso:

Distribuidor1
Interruptor2
Perno de cuello cuadrado (5/16" x 1")2
Contratuerca (5/16")2
Conector macho1
Conector hembra1
Perno (5/16 x 3/4 pulgada)3
Orificio de 12 V1
Tubo hidráulico1

  1. Instale los conectores hidráulicos macho y hembra en el distribuidor (Figura 1).

  2. Retire la tuerca de plástico y utilícelo para conectar el orificio de 12 V al soporte (Figura 1).

  3. Instale el soporte en el distribuidor con 3 pernos (5/16" x ¾"); consulte la Figura 1.

    g309184

    Figura 1

    1. Distribuidor
    2. Soporte
    3. Conector hidráulico macho
    4. Conector hidráulico hembra
    5. Perno (5/16" x ¾")
    6. Orificio de 12 V

  4. Sujete el soporte con el distribuidor a la máquina con 2 pernos de cuello cuadrado (5/16" x 1") y 2 contratuercas (5/16"), como se muestra en la Figura 2.

    g309211

    Figura 2

    1. Perno de cuello cuadrado (5/16" x 1")
    2. Soporte con distribuidor
    3. Contratuerca (5/16")

  5. Retire la manguera hidráulica existente de la bomba de dirección (Figura 3).

    g309182

    Figura 3

    Parte inferior de la máquina

    1. Manguera existente conectada a la válvula de dirección
    2. Distribuidor
    3. Parte delantera de la máquina

  6. Instale el tubo hidráulico en la válvula de dirección donde se retiró la manguera (Figura 4).

  7. Conecte el tubo hidráulico al distribuidor, como se muestra en la Figura 4.

  8. Conecte la manguera hidráulica al distribuidor, como se muestra en la Figura 4.

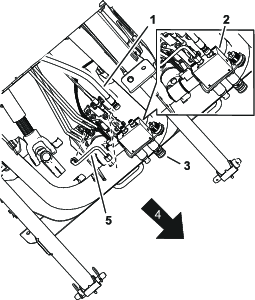

    g309183

    Figura 4

    Parte inferior de la máquina

    1. Manguera existente
    2. Ubicación correcta de la manguera y el tubo en el distribuidor
    3. Distribuidor
    4. Parte delantera de la máquina
    5. Tubo hidráulico

Enrutado del arnés de cables

Piezas necesarias en este paso:

Arnés de cables1
Clip magnético8
Brida2

  1. Afloje los pernos alrededor de la base de la columna de dirección (Figura 5)

  2. Levante la base y perfore un orificio de 22 mm (⅞"), como se muestra en la Figura 5.

    g304296

    Figura 5

    1. Base de la columna de dirección
    2. Perfore un orificio de 22 mm (⅞").
    3. Pernos

  3. Pase el arnés por el orificio de la base.

  4. Sujete la base a la máquina (Figura 5).

  5. Retire la tapa del panel de control (Figura 6).

    g304291

    Figura 6

    1. Tornillo
    2. Tapa del panel de control

  6. Instale los conectores de los interruptores en el soporte del interruptor de la columna de dirección (Figura 7).

  7. Instale los interruptores en los conectores y en el soporte del interruptor (Figura 7).

    g309186

    Figura 7

    1. Interruptor
    2. Conectores

  8. Conecte el arnés de cables al orificio de 12 V (Figura 8).

    • Conecte el cable azul al borne negativo (-).

    • Conecte el cable blanco al borne positivo (+).

  9. Conecte el arnés de cables a los conectores de solenoide del kit (Figura 8).

  10. Enrute el arnés por el bastidor de la máquina y utilice los clips magnéticos para sujetarlo (Figura 8).

  11. Conecte el conector de alimentación del arnés de cables al conector de alimentación de la cabina del arnés principal de la máquina, que está situado cerca del poste derecho de la barra antivuelco y junto a la polea de la bomba (Figura 8).

  12. Conecte el arnés y los cables de la batería a la batería; consulte el Manual del operador de la máquina.

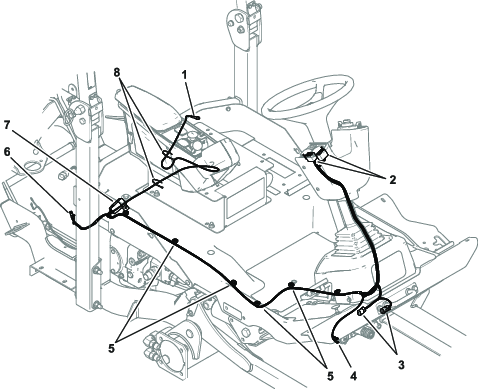

    g309185

    Figura 8

    1. Conector de la batería
    2. Conectores de los interruptores
    3. Conectores de solenoide
    4. Conectores del orificio de 12 V
    5. Clip magnético
    6. Conector de alimentación
    7. Fusible
    8. Brida
