Комплект вспомогательной гидравлики

Тяговый блок Groundsmaster® серии 3200 или 3300

Model No. 31966-Serial No. and Up

Монтаж

Note: Установите данный комплект до установки любого переднего навесного оборудования или снимите все переднее навесное оборудование перед установкой данного комплекта.

Note: До установки данного комплекта установите один из следующих комплектов: Комплект управления вспомогательными приспособлениями, Комплект ходовых огней для Северной Америки или Комплект ходовых огней для ЕС.

Подготовка машины

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Переведите рычаг переключения передач в положение NEUTRAL (Нейтраль).

  3. Опустите все навесное оборудование (при наличии).

  4. Включите стояночный тормоз.

  5. Выключите двигатель и извлеките ключ из замка зажигания.

  6. Отсоедините аккумулятор; см. Руководство оператора для своей машины.

Установка коллектора

Детали, требуемые для этой процедуры:

Коллектор1
Заглушка2
Каретный болт (5/16 x 1 дюйм)2
Контргайка (5/16 дюйма)2
Охватываемый соединитель1
Охватывающий соединитель1
Болт (5/16 x ¾ дюйма)3
Разъем питания 12 В1
Гидравлическая трубка1

  1. Подсоедините штыревые и гнездовые гидравлические разъемы к коллектору (Рисунок 1).

  2. Отверните пластмассовую гайку и используйте ее для подсоединения разъема питания 12 В к кронштейну (Рисунок 1).

  3. Установите кронштейн на коллектор при помощи 3 болтов (5/16 x ¾ дюйма); см. Рисунок 1.

    g309184

    Рисунок 1

    1. Коллектор
    2. Кронштейн
    3. Штыревой гидравлический разъем
    4. Гнездовой гидравлический разъем
    5. Болт (5/16 x ¾ дюйма)
    6. Разъем питания 12 В

  4. Прикрепите кронштейн с коллектором к машине при помощи 2 каретных болтов (5/16 x 1 дюйм) и 2 контргаек (5/16 дюйма), как показано на Рисунок 2.

    g309211

    Рисунок 2

    1. Каретный болт (5/16 x 1 дюйм)
    2. Кронштейн с коллектором
    3. Контргайка (5/16 дюйма)

  5. Снимите имеющийся гидравлический шланг с насоса рулевого управления (Рисунок 3).

    g309182

    Рисунок 3

    Нижняя часть машины

    1. Имеющийся шланг, подсоединенный к клапану рулевого управления
    2. Коллектор
    3. Передняя сторона машины

  6. Подсоедините гидравлическую трубку к клапану рулевого управления, от которого был отсоединен шланг (Рисунок 4).

  7. Подсоедините гидравлическую трубку к коллектору, как показано на Рисунок 4.

  8. Подсоедините гидравлический шланг к коллектору, как показано на Рисунок 4.

    g309183

    Рисунок 4

    Нижняя часть машины

    1. Имеющийся шланг
    2. Правильное расположение шланга и трубки относительно коллектора
    3. Коллектор
    4. Передняя сторона машины
    5. Гидравлическая трубка

Прокладка жгута проводов

Детали, требуемые для этой процедуры:

Жгут проводов1
Магнитный фиксатор8
Кабельная стяжка2

  1. Ослабьте болты вокруг основания рулевой колонки (Рисунок 5).

  2. Поднимите основание вверх и просверлите отверстие диаметром 22 мм, как показано на Рисунок 5

    g304296

    Рисунок 5

    1. Основание рулевой колонки
    2. Просверлите отверстие диаметром 22 мм
    3. Болты

  3. Проложите жгут проводов через отверстие в основании.

  4. Прикрепите основание к машине (Рисунок 5).

  5. Снимите крышку органов управления (Рисунок 6).

    g304291

    Рисунок 6

    1. Винт
    2. Крышка органов управления

  6. Подсоедините разъемы переключателей к креплению переключателя на рулевой колонке (Рисунок 7).

  7. Подсоедините переключатели к разъемам и креплениям переключателей (Рисунок 7).

    g309186

    Рисунок 7

    1. Переключатель
    2. Разъемы

  8. Подсоедините жгут проводов к гнезду питания 12 В (Рисунок 8).

    • Подсоедините синий провод к отрицательной (-) клемме.

    • Подсоедините белый провод к положительной (+) клемме.

  9. Подсоедините жгут проводов к разъемам электромагнита из комплекта (Рисунок 8).

  10. Проложите жгут проводов вдоль рамы машины, используя магнитные фиксаторы для крепления его на месте (Рисунок 8).

  11. Подсоедините разъем питания жгута проводов к разъему питания кабины на главном жгуте проводов машины, расположенному рядом с правой стойкой защитной дуги около шкива насоса (Рисунок 8).

  12. Подсоедините жгут проводов и кабели аккумулятора к аккумулятору; см. Руководство оператора для вашей машины.

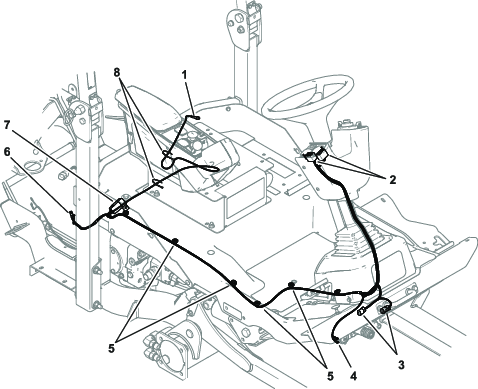

    g309185

    Рисунок 8

    1. Разъем аккумулятора
    2. Разъемы переключателей
    3. Разъемы электромагнитов
    4. Разъемы гнезд питания 12 В
    5. Магнитный фиксатор
    6. Разъем питания
    7. Плавкий предохранитель
    8. Кабельная стяжка
