Kit feux de travail à LED

Note: Conservez toutes les pièces déposées pour les réutiliser, sauf indication contraire.

1. Garez la machine sur une surface plane et horizontale, abaissez l'accessoire, coupez le moteur, serrez le frein de stationnement et enlevez la clé.

2. Débranchez le câble négatif (-) de la batterie ; voir la section Entretien du système électrique dans le Manuel de l'utilisateur de la machine.

Pièces nécessaires pour cette opération:

1. Montez un support de feu de chaque côté de la avec 2 étriers filetés et 4 contre-écrous (⅜"), comme montré à la Figure 1.



   Figure 1

   1. Contre-écrou (⅜")
   2. Support de feu
   3. Étrier fileté

2. Montez 2 feux de travail sur chacun des supports à l'aide de 2 boulons à embase (5/16" x 1") et 2 contre-écrous (5/16"), comme montré à la Figure 2.



   Figure 2

   1. Contre-écrou (5/16")
   2. Feu de travail
   3. Boulon à embase (5/16" x 1")

3. Montez l'interrupteur et l'obturateur de trou sur le support d'interrupteur, comme montré à la Figure 3.

4. Fixez l'interrupteur sur l'avant de l'arceau de sécurité à l'aide de 2 étriers filetés et contre-écrous (⅜"), comme montré à la Figure 3.



   Figure 3

   1. Étrier fileté
   2. Support de l'interrupteur
   3. Contre-écrou (⅜")
   4. Obturateur de trou
   5. Commutateur

Pièces nécessaires pour cette opération:

Note: Lorsque vous installez ce kit et le kit hydraulique auxiliaire, utilisez le connecteur d'alimentation auxiliaire provenant du kit faisceau électrique montré à la Figure 4.

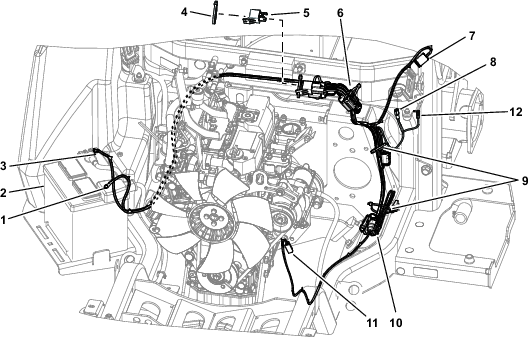

Figure 4

1. Connecteur positif (+) de la batterie
2. Batterie
3. Connecteur négatif (-) de la batterie
4. Attache-câble
5. Relais
6. Fusibles
7. Connexion de commande optionnelle
8. Connexion du faisceau principal
9. Attachez l'excédent de fil avec des attache-câbles.
10. Connecteurs d'alimentation des accessoires
11. Raccord de liquide de lave-glace optionnel
12. Connecteur d'alimentation auxiliaire

1. Acheminez le faisceau électrique des feux de travail et fixez-le légèrement sur l'arceau de sécurité à l'aide de longs attache-câbles, comme montré à la Figure 5.

   Important: Acheminez le faisceau à l'écart des pièces chaudes, coupantes ou mobiles ; fixez-le avec des attache-câbles selon les besoins.



   Figure 5

   Certaines pièces ne sont pas représentées pour plus de clarté.

   1. Acheminez le faisceau le long de l'arrière de l'arceau de sécurité.

2. Branchez les 4 connecteurs carrés sur les feux de travail et et le grand connecteur des feux sur l'interrupteur.



   Figure 6

   1. Connecteur de feu de travail
   2. Faisceau de feu de travail

3. Soulevez le capot et localisez le connecteur à languette libre sur le faisceau principal, sur le côté droit de la machine (Figure 7).

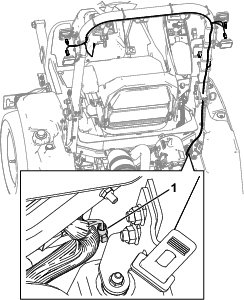

   Figure 7

   1. Connecteur à languette libre du faisceau principal

4. Branchez la douille monofil libre sur le connecteur à languette libre du faisceau principal (Figure 8).



   Figure 8

   1. Connecteur à languette libre du faisceau principal
   2. Douille du faisceau du feu de travail

5. Branchez la cosse monofil au bout du faisceau des feux de travail sur la borne négative (-) de la batterie.

6. Attachez les protège-fusibles en ligne sur le faisceau au moyen des 2 attache-câbles courts.

7. Serrez tous les attache-câbles et vérifiez que le faisceau des feux de travail et toutes les connexions sont bien fixés.

8. Branchez le câble négatif (-) sur la batterie ; voir la section Entretien du système électrique dans le Manuel de l'utilisateur de la machine.

Pour allumer les feux de travail, appuyez sur l'interrupteur monté à l'avant de l'arceau de sécurité.
