Kit de luces LED de trabajo

Note: Conserve todas las piezas retiradas para su instalación posterior, a menos que se indique lo contrario.

1. Aparque la máquina en una superficie nivelada, baje el accesorio, apague el motor, accione el freno de estacionamiento y retire la llave.

2. Desconecte el cable negativo (-) de la batería; consulte la sección de mantenimiento del sistema eléctrico en el Manual del operador de la unidad de tracción.

Piezas necesarias en este paso:

1. Instale un bastidor de luz a cada lado de la máquina con 2 pernos en U y 4 contratuercas (⅜"), tal y como muestra en la Figura 1.



   Figura 1

   1. Contratuerca (⅜")
   2. Bastidor de luz
   3. Perno en U

2. Instale 2 conjuntos de luces de trabajo en cada bastidor de luz con 2 pernos con arandela prensada (5/16" x 1") y 2 contratuercas (5/16"), tal y como se muestra en la Figura 2.



   Figura 2

   1. Contratuerca (5/16")
   2. Conjunto de luces de trabajo
   3. Perno con arandela prensada (5/16" x 1")

3. Instale el interruptor y el tapón del hueco en el soporte del interruptor, tal y como se muestra en la Figura 3.

4. Instale el conjunto del interruptor en la parte delantera del ROPS con 2 pernos en U y 2 contratuercas (⅜"), tal y como muestra en la Figura 3.



   Figura 3

   1. Perno en U
   2. Soporte del interruptor
   3. Contratuerca (⅜")
   4. Tapón del hueco
   5. Interruptor

Piezas necesarias en este paso:

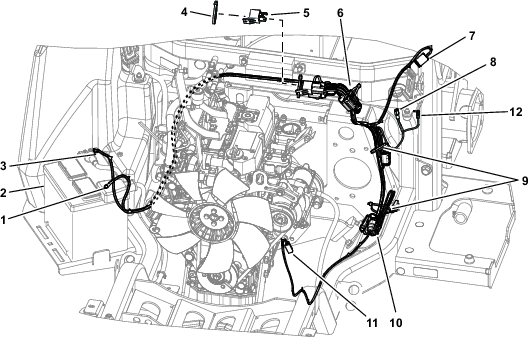

Note: Al instalar este kit y el kit hidráulico auxiliar, utilice el conector de alimentación auxiliar del kit de arnés de alimentación, tal y como se muestra en la Figura 4.

Figura 4

1. Conector positivo (+) de la batería
2. Batería
3. Conector negativo (-) de la batería
4. Brida
5. Relé
6. Fusibles
7. Conexión de control opcional
8. Conexión del arnés principal
9. Sujete con bridas el cable sobrante.
10. Conexiones eléctricas del accesorio
11. Conexión de fluido del lavaparabrisas opcional
12. Conector de alimentación auxiliar

1. Enrute el arnés de cables de las luces de trabajo y sujételo provisionalmente al ROPS con bridas largas, tal y como se muestra en la Figura 5.

   Important: Enrute el arnés de cables lejos de cualquier pieza afilada, caliente o móvil, y sujételo con bridas según sea necesario.



   Figura 5

   Algunas piezas no se ilustran para mayor claridad.

   1. Enrute el arnés de cables a lo largo de la parte trasera del ROPS.

2. Conecte los 4 conectores cuadrados a las luces de trabajo y conecte el conector de luz grande al interruptor.



   Figura 6

   1. Conexión de las luces de trabajo
   2. Arnés de las luces de trabajo

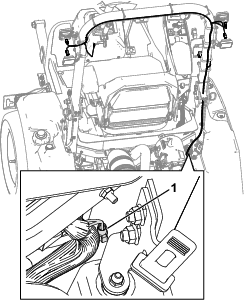

3. Levante el capó y localice el conector con pestaña suelta en el arnés de cables principal a la derecha de la máquina (Figura 7).



   Figura 7

   1. Conector con pestaña en el arnés de cables principal

4. Conecte la toma suelta de un cable al conector con pestaña suelto en el arnés principal (Figura 8).



   Figura 8

   1. Conector con pestaña en el arnés principal
   2. Toma en el arnés de luces de trabajo

5. Conecte el terminal de anillo de un cable en el extremo del arnés de luces de trabajo al terminal negativo (-) de la batería.

6. Fije las cubiertas de fusibles en línea al arnés con 2 bridas cortas.

7. Apriete todas las bridas y compruebe que el arnés de luces de trabajo y todas las conexiones están seguras.

8. Conecte el cable negativo (-) de la batería a la batería; consulte la sección de mantenimiento del sistema eléctrico en el Manual del operador de la unidad de tracción.

Para encender las luces de trabajo, pulse arriba en el interruptor de luces instalado en la parte delantera del ROPS.
