Veiligheid
Veiligheids- en instructiestickers
 |
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. |
Installatie
De machine klaarmaken
-
Parkeer de machine op een horizontaal oppervlak.
-
Zet de transmissiehendel in de stand P (parkeren).
-
Zet de motor af en haal het sleuteltje uit het contact.
Het middenrek installeren
Benodigde onderdelen voor deze stap:
| Rek, links | 1 |
| Rek, rechts | 1 |
| Middenbalk | 1 |
| Scherm | 1 |
| Slotbout (5/16" x ¾") | 27 |
| Borgmoer (5/16") | 27 |
| Sticker toelaatbare belasting 133-7204 | 2 |
-
Bevestig het linker en rechter rek losjes aan de middenbalk met 8 slotbouten (5/16 x 3/4”) en 8 borgmoeren (5/16") zoals getoond in Figuur 1.
-

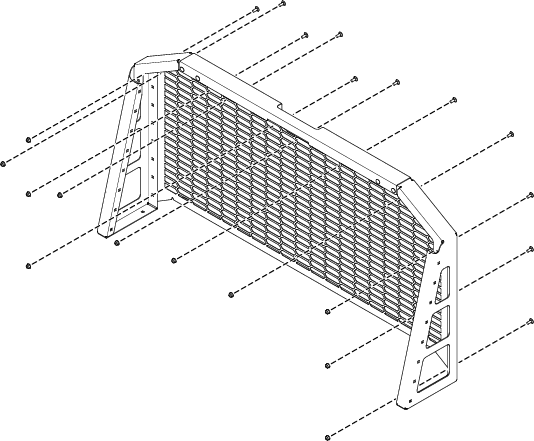

Bevestig het rek losjes aan het rekframe met 11 slotbouten (5/16 x 3/4") en 11 borgmoeren (5/16") zoals getoond in Figuur 2.
-
Lijn het rek uit met de laadbak, zodat het op één lijn staat met de voorkant en de buitenkant van de laadbak.
-

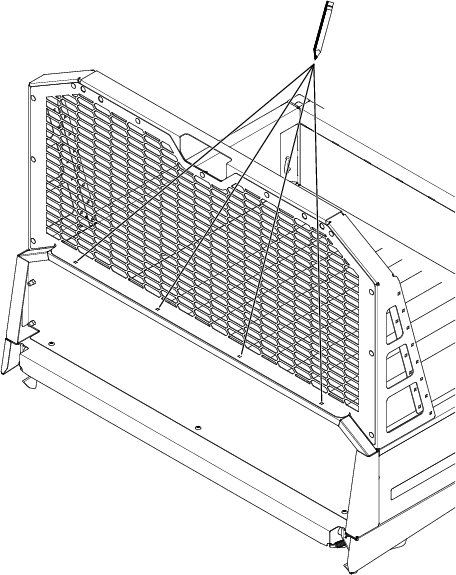

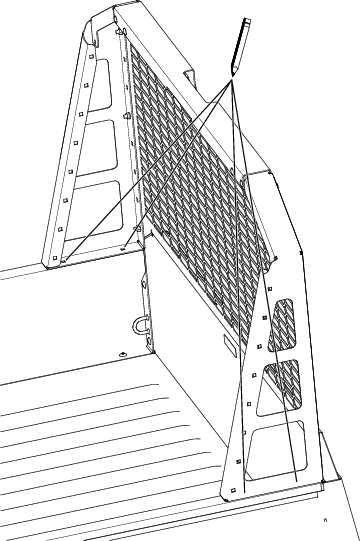

Gebruik het linker en rechter rek als sjabloon en markeer de plaatsen voor de boorgaten.
-
Verwijder het rek van de laadbak.
-
Maak putjes met een centerpons op de gemarkeerde plaatsen op de laadbak.
-
Boor 8 gaten (9 mm of 11/32") in de laadbak.
-

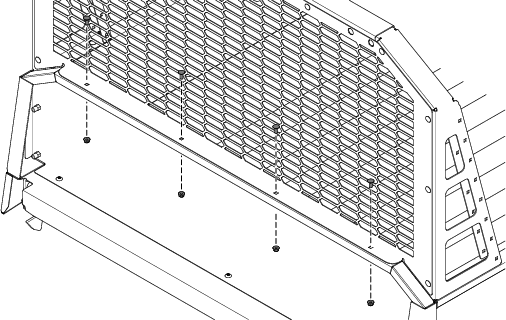

Plaats het rek op de laadbak en bevestig het losjes op de laadbak met 8 slotbouten (5/16 x 3/4") en 8 borgmoeren (5/16") zoals afgebeeld in Figuur 5 en Figuur 6.
-
Haal alle bevestigingsmiddelen aan tot 20 - 25 N∙m (180 - 220 in-lb).
-

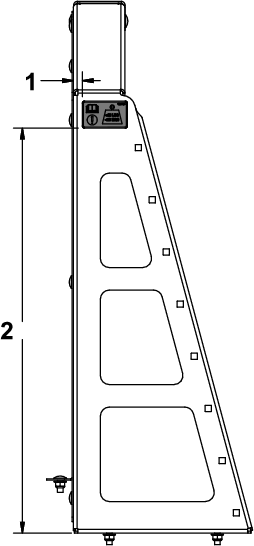

Reinig het oppervlak en breng een sticker met de toelaatbare belasting aan op het linker en rechter rek, met de globale afmetingen getoond in Figuur 7.
