Sikkerhet
Sikkerhets- og instruksjonsmerker
 |
Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler. |
Montering
Klargjøre maskinen
-
Parker maskinen på et jevnt underlag.
-
Skift girspaken til P-stillingen (parkering).
-
Slå av motoren og ta ut nøkkelen.
Montering av stativsett for midtre plan
Deler som er nødvendige for dette trinnet:
| Venstre stativ | 1 |
| Høyre stativ | 1 |
| Midtre stang | 1 |
| Skjerm | 1 |
| Låsebolt, (5/16 x ¾ tomme) | 27 |
| Låsemutter (5/16 tomme) | 27 |
| Lastgrensemerke 133-7204 | 2 |
-

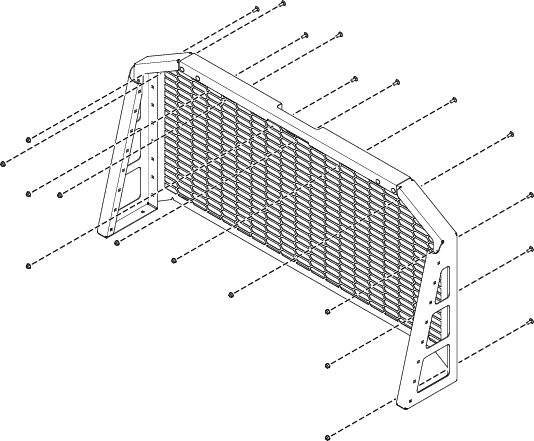

Fest løst venstre stativ og høyre stativ til midtre stang ved hjelp av 8 låsebolter (5/16 x ¾ tomme) og 8 låsemuttere (5/16 tommer) som vist i Figur 1.
-
Fest skjermen løst til stativrammen med 11 låsebolter (5/16 x ¾ tomme) og 11 låsemuttere (5/16 tommer) som vist i Figur 2.
-
Juster stativsettet med lasteplanet og påse at det er innrettet med fremsiden og utsiden av lasteplanet.
-

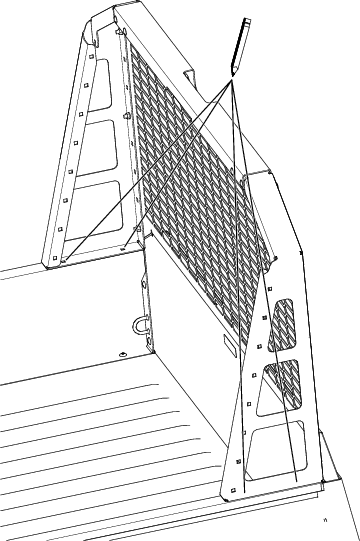

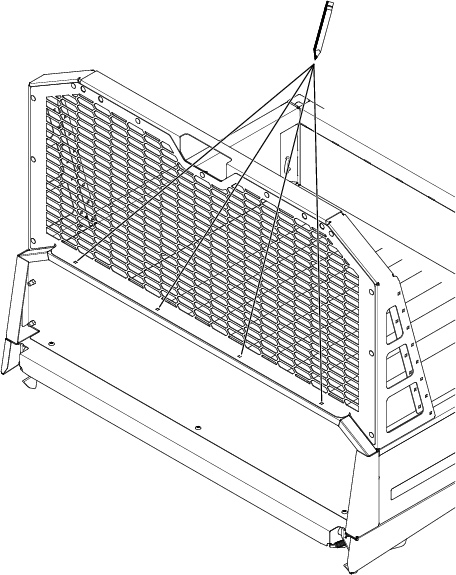

Bruk venstre stativ og høyre stativ som mal, og marker plasseringer for boring.
-
Fjern stativsettet fra lasteplanet.
-
Merk plasseringene på lasteplanet.
-
Bor 8 hull (9 mm eller 11/32 tommer) i lasteplanet.
-

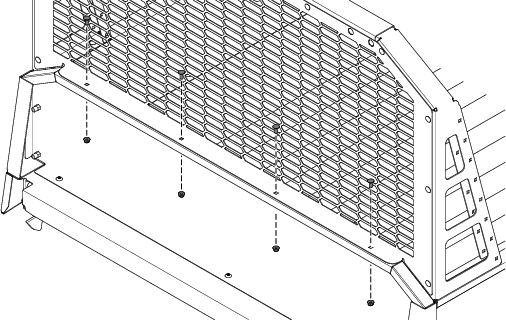

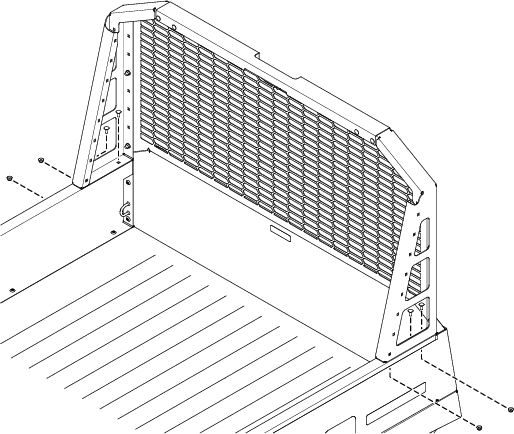

Plasser stativsettet på lasteplanet og fest stativsettet løst på lasteplanet ved hjelp av 8 låsebolter (5/16 x ¾ tomme) og 8 låsemuttere (5/16 tommer) som vist i Figur 5 og Figur 6.
-
Trekk til med et moment på 20–25 Nm.
-

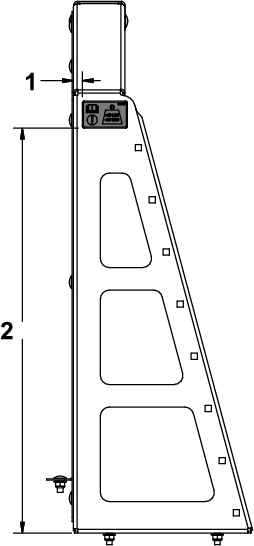

Rengjør overflaten og påfør et lastgrensemerke på venstre stativ og høyre stativ ved hjelp av de omtrentlige dimensjonene som vises i Figur 7.
