Техника безопасности
Наклейки с правилами техники безопасности и инструкциями
 |
Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. При отсутствии или повреждении наклейки следует установить новую наклейку. |
Монтаж
Подготовка машины
-
Установите машину на ровной поверхности.
-
Переведите рычаг коробки передач в положение P (Стоянка).
-
Выключите двигатель и извлеките ключ из замка зажигания.
Установка центрального ограждения кузова
Детали, требуемые для этой процедуры:
| Левая стойка ограждения | 1 |
| Правая стойка ограждения | 1 |
| Центральная штанга | 1 |
| Решетка | 1 |
| Каретный болт (5/16 x ¾ дюйма) | 27 |
| Контргайка (5/16 дюйма) | 27 |
| Наклейка с предупреждением о предельно допустимой грузоподъемности 133-7204 | 2 |
-
Прикрепите, не затягивая, левую и правую стойки к центральной штанге с помощью 8 каретных болтов (5/16 x 3/4 дюйма) и 8 контргаек (5/16 дюйма), как показано на Рисунок 1.
-

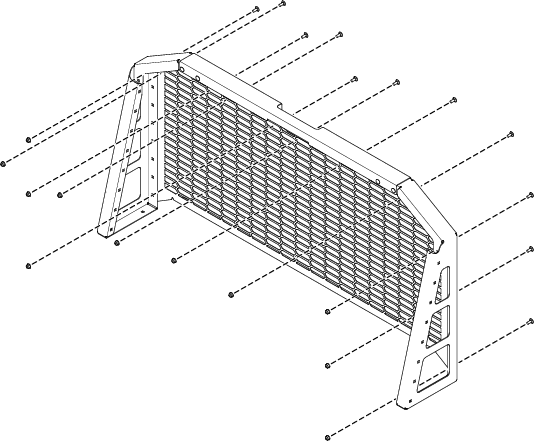

Прикрепите, не затягивая, решетку к раме ограждения с помощью 11 каретных болтов (5/16 x 3/4 дюйма) и 11 контргаек (5/16 дюйма), как показано на Рисунок 2.
-
Разместите ограждение в сборе на грузовом кузове и выровняйте его по передней и наружной частям грузового кузова.
-

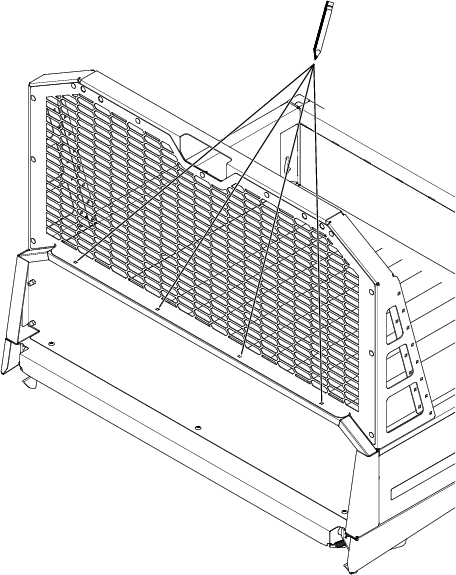

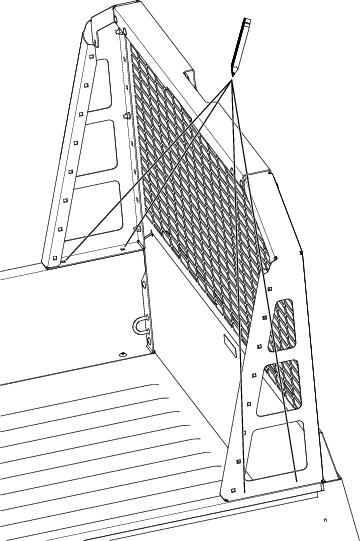

Используя левую и правую стойки ограждения как шаблон, наметьте отверстия для сверления
-
Снимите ограждение в сборе с грузового кузова.
-
Накерните размеченные точки на грузовом кузове.
-
Просверлите 8 отверстий (9 мм) в грузовом кузове.
-

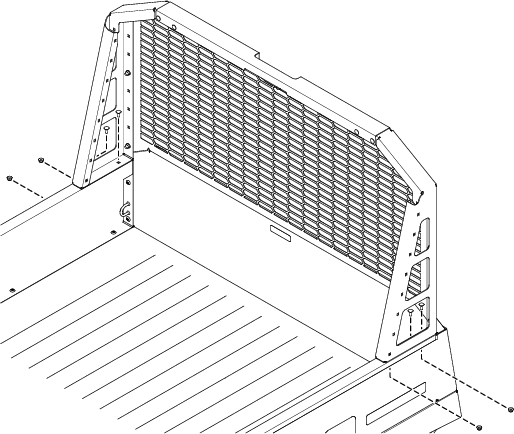

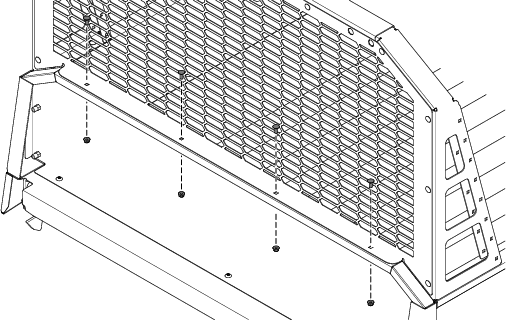

Установите ограждение в сборе на грузовом кузове и закрепите, не затягивая, ограждение в сборе на грузовом кузове с помощью 8 каретных болтов (5/16 x 3/4 дюйма) и 8 контргаек (5/16 дюйма), как это показано на Рисунок 5 и Рисунок 6.
-
Затяните все крепежные элементы с усилием от 20 до 25 Н∙м.
-

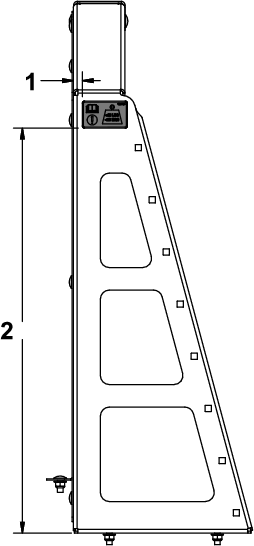

Произведите очистку поверхности и прикрепите наклейку с предупреждением о предельно допустимой грузоподъемности на левой и правой сторонах ограждения согласно размерам, указанным на Рисунок 7.
