Kit cremagliera del pianale centrale

1. Parcheggiate la macchina su terreno pianeggiante.

2. Spostate la leva della trasmissione in posizione P (Parcheggio).

3. Spegnete il motore e togliete la chiave.

Parti necessarie per questa operazione:

1. Fissate, senza serrarla, la cremagliera laterale sinistra e destra alla barra centrale utilizzando 8 bulloni a testa tonda (5/16” x ¾”) e 8 dadi di bloccaggio (5/16”), come illustrato nella Figura 1.



   Figura 1

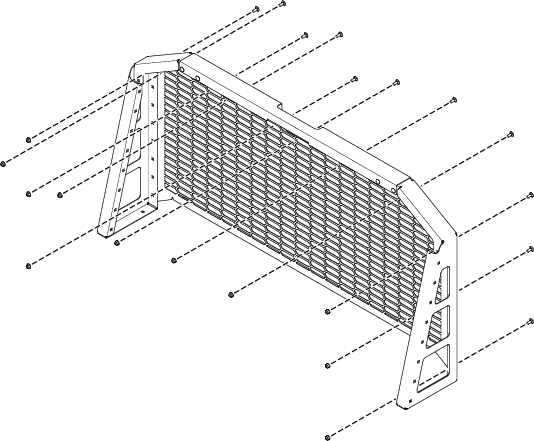

2. Fissate, senza serrarla, la griglia al telaio della cremagliera utilizzando 11 bulloni a testa tonda (5/16” x ¾”) e 11 dadi di bloccaggio (5/16”), come illustrato nella Figura 2.



   Figura 2

3. Allineate il gruppo cremagliera con il pianale di carico e assicuratevi che sia allineato con la parte anteriore ed esterna del pianale di carico.

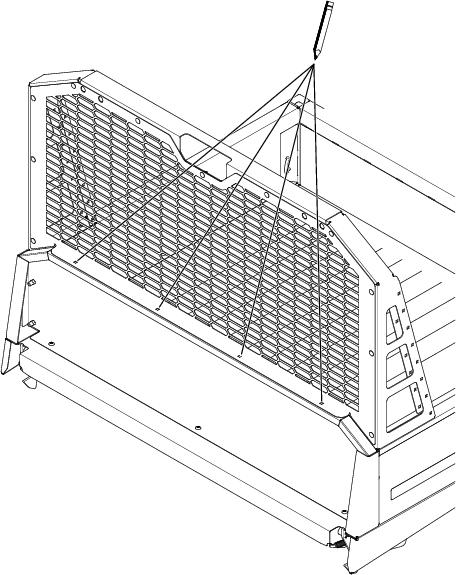

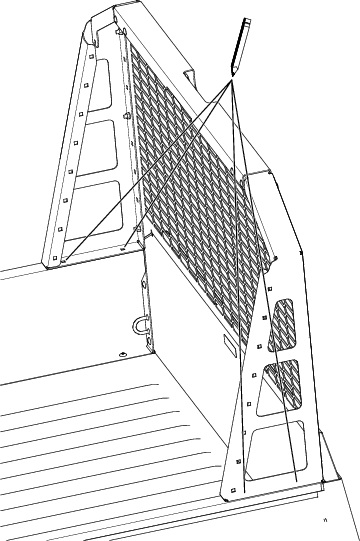

4. Utilizzando la cremagliera sinistra e destra come riferimento, segnate i punti in cui praticare i fori.



   Figura 3



   Figura 4

5. Togliete il gruppo cremagliera dal pianale di carico.

6. Punzonate i punti segnati sul pianale di carico.

7. Praticate 8 fori (9 mm) nel pianale di carico.

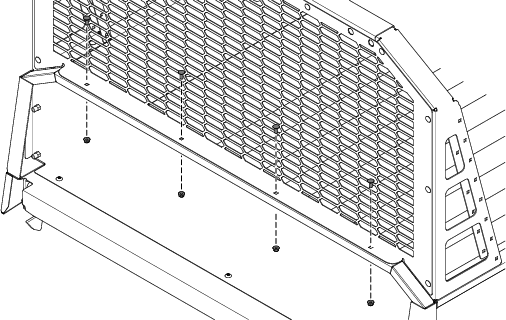

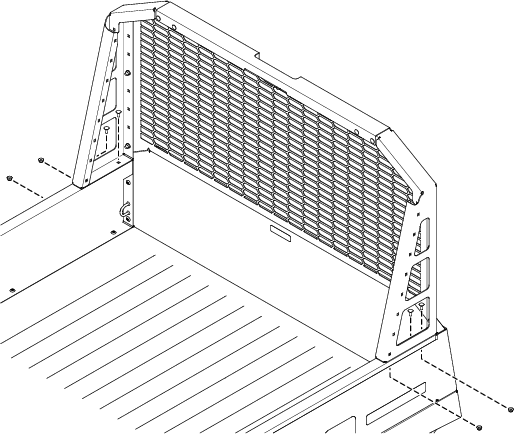

8. Posizionare il gruppo cremagliera sul pianale di carico e fissate, senza serrarlo, il gruppo cremagliera al pianale di carico utilizzando 8 bulloni a testa tonda (5/16” x ¾”) e 8 dadi di bloccaggio (5/16”) come illustrato nella Figura 5 e nella Figura 6.



   Figura 5



   Figura 6

9. Serrate tutti i dispositivi di fissaggio a una coppia di 20-25 N∙m.

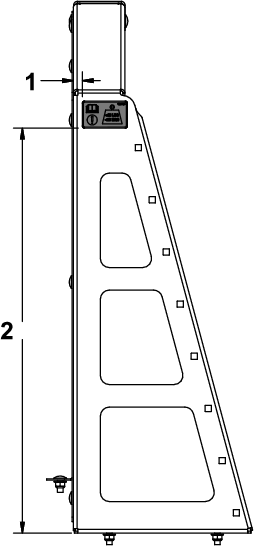

10. Pulite la superficie e applicate un adesivo del limite di carico sulla cremagliera laterale sinistra e destra utilizzando le dimensioni opportune mostrate nella Figura 7.



    Figura 7

    1. 13 mm
    2. 57 cm
