センター荷台ラックキット

Workman® UTX 乗用 および MDX 汎用作業車でスチール製荷台付きの製品用

Model No. 08142-Serial No. and Up

安全について

安全ラベルと指示ラベル

Graphic

以下のラベルや指示は危険な個所の見やすい部分に貼付してあります。破損したりはがれたりした場合は新しいラベルを貼付してください。
decal133-7204

133-7204

  1. 注意：オペレーターズマニュアルを読むこと；重量が 18 kg を超えないようにすること。

取り付け

マシンの準備を行う

  1. 平らな場所に駐車する。

  2. トランスミッションレバーを P (駐車) 位置にシフトする。

  3. エンジンを止め、キーを抜き取る。

センター荷台ラックキットを取り付ける

この作業に必要なパーツ

左側ラック1
右側ラック1
センターバー1
スクリーン1
キャリッジボルト（5/16 x ¾"）27
ロックナット（5/16"）27
重量制限デカル 133-72042

  1. 左側ラックと右側ラックをセンターバーに仮止めする；キャリッジボルト（5/16 x 3/4"）8本とロックナット（5/16"）8個を使用して図 1のように取り付ける。

    g407139

    図 1

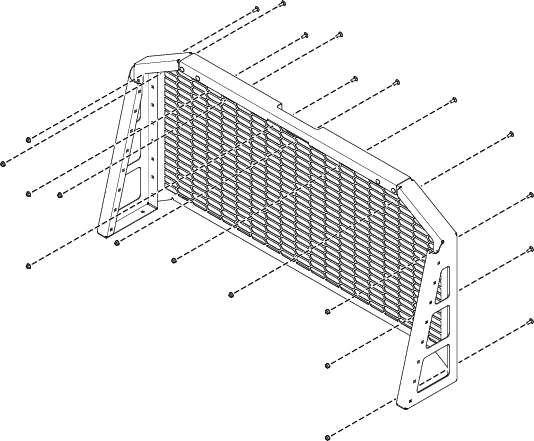

  2. スクリーンをラックのフレームに仮止めする；キャリッジボルト（5/16 x 3/4"）11本とロックナット（5/16"）11個を使用して図 2のように取り付ける。

    g407136

    図 2

  3. ラックアセンブリを荷台に載せ、荷台の前側の縁および外側の縁に収まることを確認する。

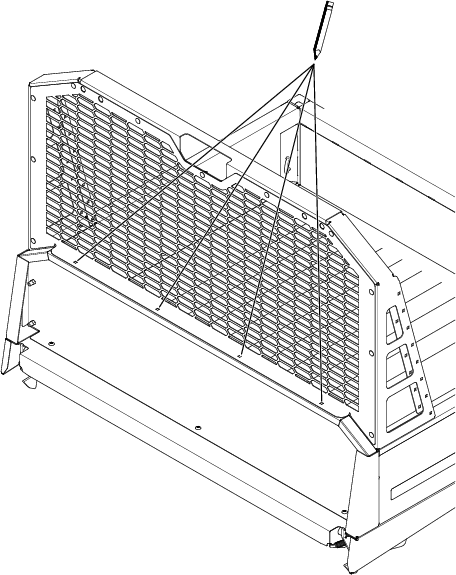

  4. 左側ラックと右側ラックを型紙として使って、穴あけ箇所にマーキングする。

    g407138

    図 3

    g407137

    図 4

  5. ラックアセンブリを荷台から降ろす。

  6. 荷台のマーク箇所それぞれにポンチを打つ。

  7. ポンチ位置にドリルで直径 9 mm の穴を 8 個開ける。

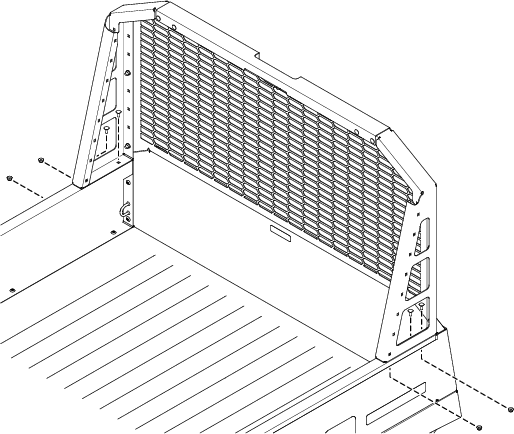

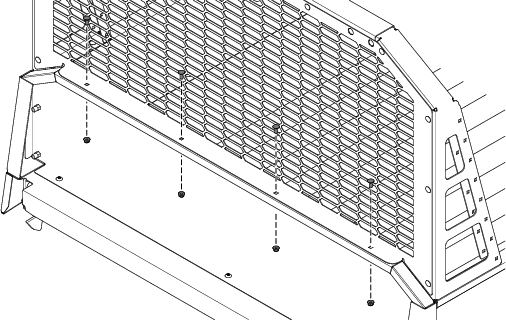

  8. ラックアセンブリを荷台に載せて荷台に仮止めする；キャリッジボルト（5/16 x 3/4"）8本とロックナット（5/16"）8個を使用して図 5と図 6のように取り付ける。

    g407141

    図 5

    g407140

    図 6

  9. 全部のボルトを 20ｰ25 N·m（2.1-2.5 kg.m = 180-220 in-lb）にトルク締めする。

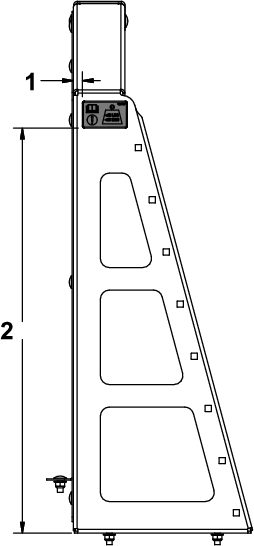

  10. 左側ラックと右側ラックの、図 7に示すおおよその位置の表面をきれいにし、重量制限デカルを貼り付ける。

    g407153

    図 7

    1. 13 mm
    2. 57 cm
