Turvaohjeet
Turva- ja ohjetarrat
 |
Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla. |
Asennus
Koneen valmistelu
-
Pysäköi kone tasaiselle alustalle.
-
Siirrä vaihteistovipu P (pysäköinti) -asentoon.
-
Sammuta moottori ja irrota virta-avain.
Keskilavatelinesarjan asennus
Vaiheeseen tarvittavat osat:
| Vasemmanpuoleinen teline | 1 |
| Oikeanpuoleinen teline | 1 |
| Keskitanko | 1 |
| Säleikkö | 1 |
| Lukkopultti (5/16 × ¾ tuumaa) | 27 |
| Lukkomutteri (5/16 tuumaa) | 27 |
| Lastausrajan tarra 133-7204 | 2 |
-
Kiinnitä vasemmanpuoleinen teline ja oikeanpuoleinen teline löysästi keskitankoon kahdeksalla lukkopultilla (5/16 × ¾ tuumaa) ja kahdeksalla lukkomutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 1).
-
Kiinnitä säleikkö löysästi telineen runkoon 11:llä lukkopultilla (5/16 × ¾ tuumaa) ja 11:llä lukkomutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 2).
-
Kohdista telinekokoonpano kuljetuslavaan ja varmista, että se on linjassa kuljetuslavan etuosan ja ulkopuolen kanssa.
-

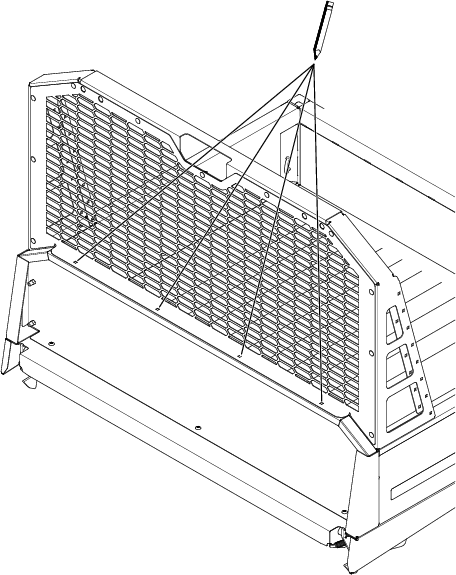

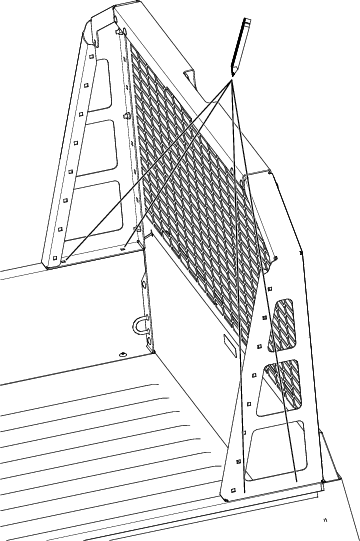

Merkitse porauskohdat käyttämällä vasemmanpuoleista ja oikeanpuoleista telinettä mallina.
-
Irrota lavakokoonpano kuljetuslavasta.
-

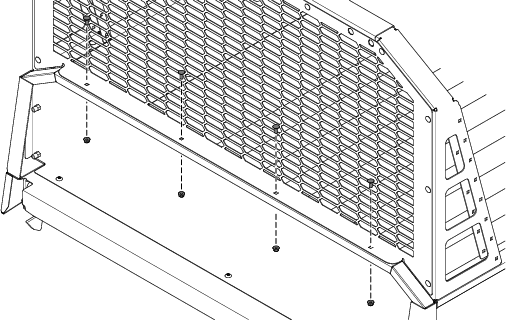

Tee pistepuikolla jälki kuljetuslavaan tehtyjen merkintöjen kohdalle.
-
Poraa kuljetuslavaan kahdeksan reikää (9 mm tai 11/32 tuumaa).
-

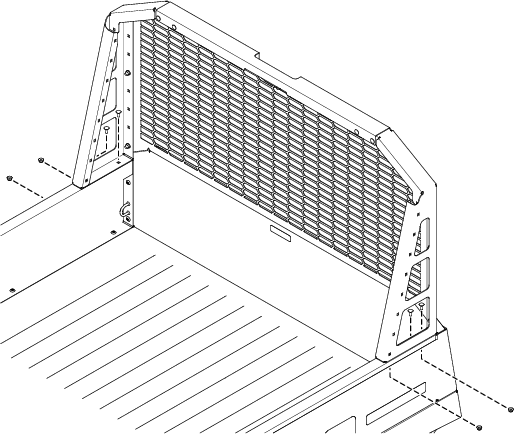

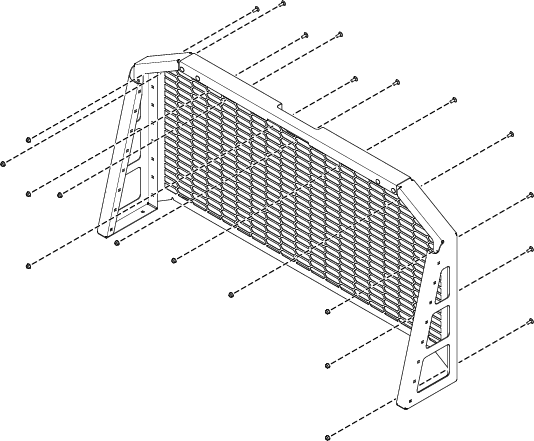

Aseta telinekokoonpano kuljetuslavalle ja kiinnitä vasemmanpuoleinen teline ja oikeanpuoleinen teline löysästi kuljetuslavaan kahdeksalla lukkopultilla (5/16 × ¾ tuumaa) ja kahdeksalla lukkomutterilla (5/16 tuumaa) kuvien mukaisesti (Kuva 5 ja Kuva 6).
-
Kiristä kaikki kiinnikkeet momenttiin 20–25 N·m.
-

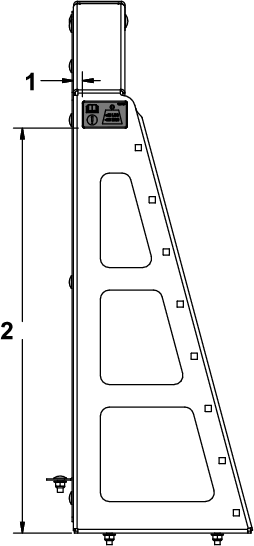

Puhdista pinta ja kiinnitä lastausrajan tarra vasemmanpuoleiseen telineeseen ja oikeanpuoleiseen telineeseen kuvan mukaiseen kohtaan (Kuva 7).
