Kit système de rack central pour plateau de chargement

1. Garez la machine sur une surface plane et horizontale.

2. Placez le levier sélecteur en position P (stationnement).

3. Coupez le moteur et enlevez la clé.

Pièces nécessaires pour cette opération:

1. Fixez légèrement le rack gauche et le rack droit à la barre centrale à l'aide de 8 boulons de carrosserie (5/16" x ¾") et 8 contre-écrous (5/16"), comme montré à la Figure 1.



   Figure 1

2. Fixez légèrement la grille sur le cadre du système de racks à l'aide de 11 boulons de carrosserie (5/16" x ¾") et 11 contre-écrous (5/16"), comme montré à la Figure 2.



   Figure 2

3. Installez les racks assemblés en les alignant soigneusement sur l'avant et l'extérieur du plateau de chargement.

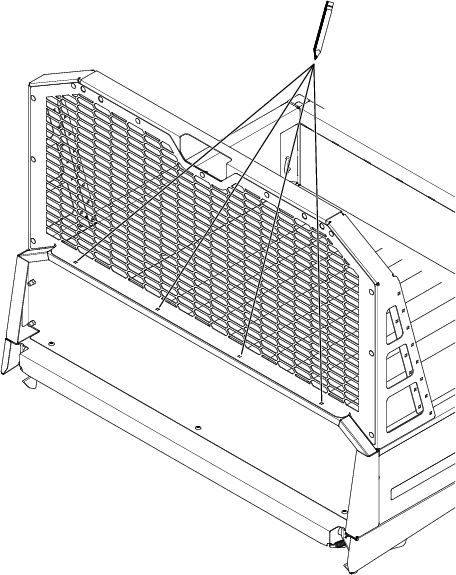

4. En vous servant des racks gauche et droit comme gabarit, repérez l'emplacement des trous à percer.



   Figure 3



   Figure 4

5. Déposez les racks assemblés du plateau de chargement.

6. Marquez au pointeau les emplacements de perçage repérés sur le plateau de chargement.

7. Percez 8 trous de 9 mm de diamètre dans le plateau de chargement.

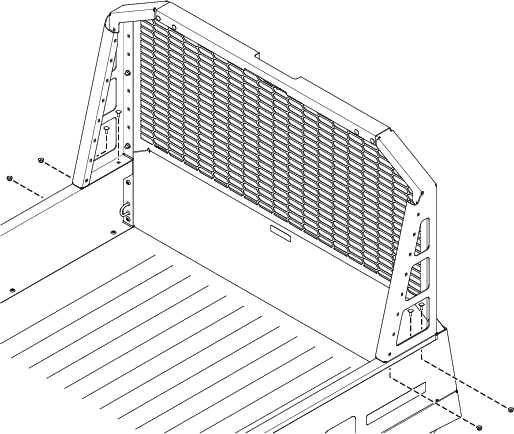

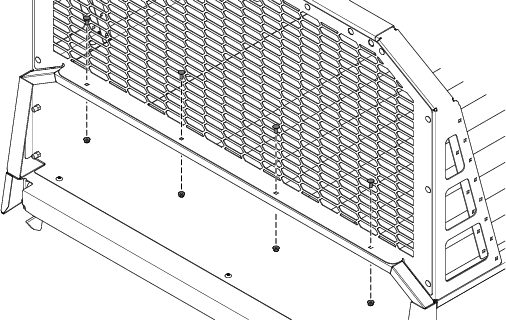

8. Placez les racks assemblés sur le plateau de chargement et fixez-le légèrement en place à l'aide de 8 boulons de carrosserie (5/16" x ¾") et 8 contre-écrous (5/16"), comme montré à la Figure 5 et la Figure 6.



   Figure 5



   Figure 6

9. Serrez toutes les fixations à un couple de 20 à 25 N·m.

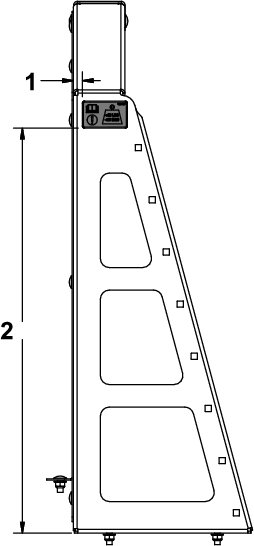

10. Nettoyez la surface et apposez l'autocollant de limite de charge sur les racks gauche et droit, en vous aidant des dimensions approximatives indiquées à la Figure 7.



    Figure 7

    1. 13 mm
    2. 57 cm
