Sicherheit
Sicherheits- und Bedienungsschilder
 |
Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. |
Installation
Vorbereiten der Maschine
-
Parken Sie die Maschine auf einer ebenen Fläche.
-
Stellen Sie den Ganghebel auf die P-Stellung (Parken).
-
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
Einbau des Mittelregalkits für die Ladepritsche
Für diesen Arbeitsschritt erforderliche Teile:
| Linkes Seitenregal | 1 |
| Rechtes Seitenregal | 1 |
| Mittelbügel | 1 |
| Gitter | 1 |
| Schlossschraube (5/16" x ¾") | 27 |
| Sicherungsmutter (5/16") | 27 |
| Aufkleber mit Belastungsgrenze | 2 |
-
Befestigen Sie das linke und das rechte Seitenregal locker an dem Mittelbügel mit 8 Schlossschrauben (5/16" x ¾") und 8 Sicherungsmuttern (5/16"), wie in Bild 1 dargestellt.
-
Befestigen Sie den Bildschirm an dem Regalrahmen mit 11 Schlossschrauben (5/16" x ¾") und 11 Sicherungsmuttern (5/16"), wie in Bild 2 dargestellt.
-
Richten Sie die Regalbaugruppe an der Ladepritsche aus und stellen Sie sicher, dass sie an der Vorderseite und Außenseite der Ladepritsche ausgerichtet ist.
-

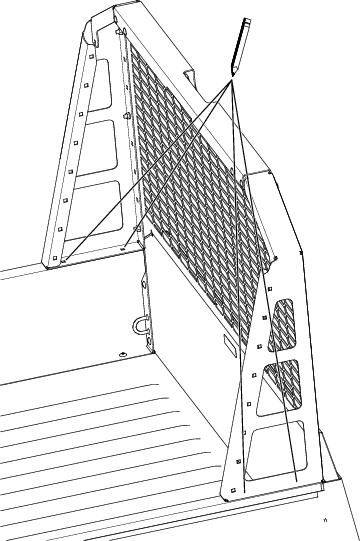

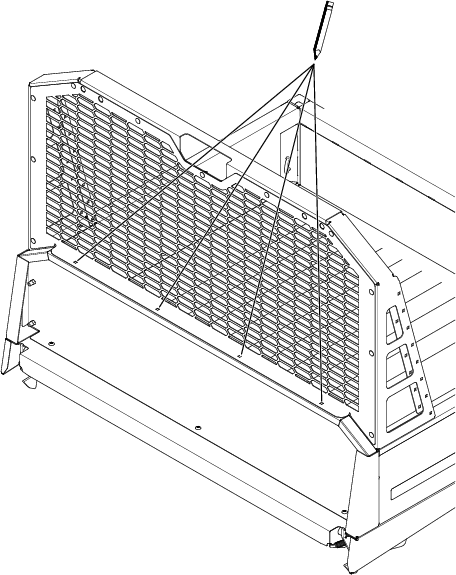

Markieren Sie die Bohrstellen mit dem linken und rechten Seitenregal als Schablone.
-
Entfernen Sie die Regalbaugruppe von der Ladepritsche.
-
Körnen Sie die markierten Stellen auf der Ladepritsche an.
-
Bohren Sie hier acht 9 mm große Löcher in die Ladepritsche.
-

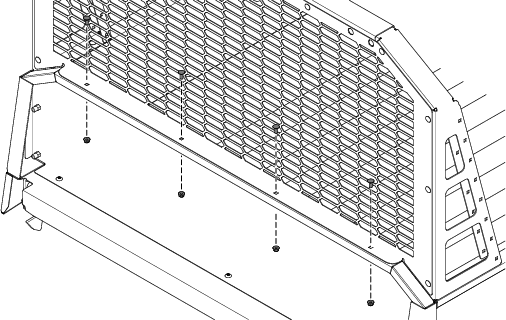

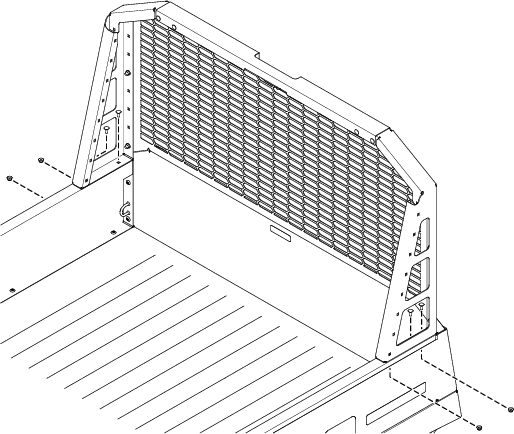

Legen Sie die Regalbaugruppe auf die Ladepritsche und befestigen Sie die Regalbaugruppe locker mit 8 Schlossschrauben (5/16" x ¾") und 8 Sicherungsmuttern (5/16") an der Ladepritsche, wie in Bild 5 und Bild 6 dargestellt.
-
Ziehen Sie alle Befestigungen bis auf 20-25 N·m an.
-

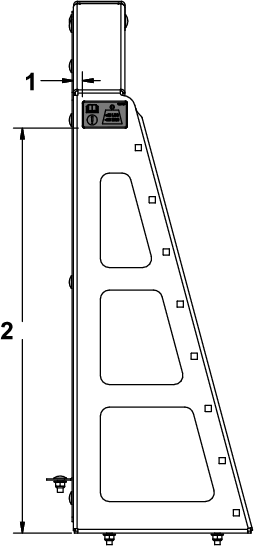

Reinigen Sie die Oberfläche, und kleben Sie einen Aufkleber mit Belastungsgrenze auf das linke und rechte Regal und verwenden Sie dabei die ungefähren Abmessungen, wie in Bild 7 dargestellt.
