Kit de prateleira da plataforma central

1. Estacione a máquina numa superfície nivelada.

2. Mova a alavanca da transmissão para a posição P (estacionar).

3. Desligue o motor e retire a chave.

Peças necessárias para este passo:

1. Instale sem apertar a prateleira do lado esquerdo e lado direito na barra central utilizando oito parafusos de carroçaria (5/16 x 3/4 pol.) e oito porcas de bloqueio (5/16 pol.) como se mostra na Figura 1.



   Figura 1

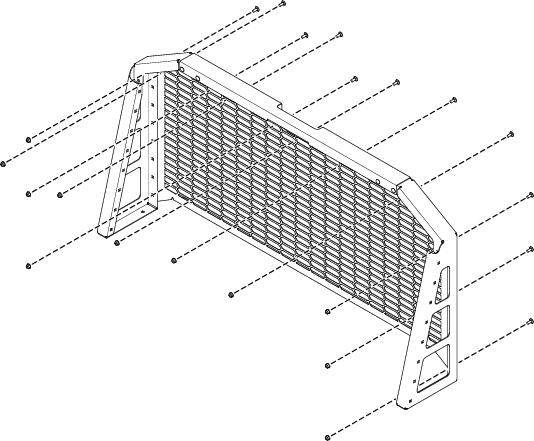

2. Instale sem apertar a grelha na estrutura das prateleiras utilizando 11 parafusos de carroçaria (5/16 x 3/4 pol.) e 11 porcas de bloqueio (5/16 pol.) como se mostra na Figura 2.



   Figura 2

3. Alinhe o conjunto das prateleiras com a plataforma de carga e certifique-se de que está alinhado com a parte frontal e exterior da plataforma de carga.

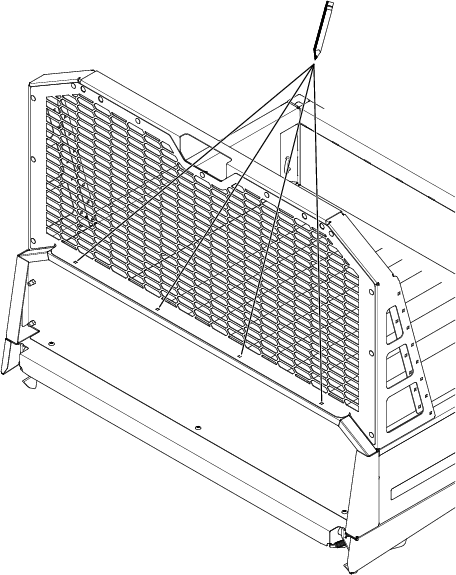

4. Utilizando a prateleira do lado esquerdo e do lado direito como modelo, marque os locais para a perfuração.



   Figura 3



   Figura 4

5. Remova o conjunto das prateleiras da plataforma de carga.

6. Faça uma punção central nos locais marcados na plataforma de carga.

7. Faça oito furos de 9 mm na plataforma de carga.

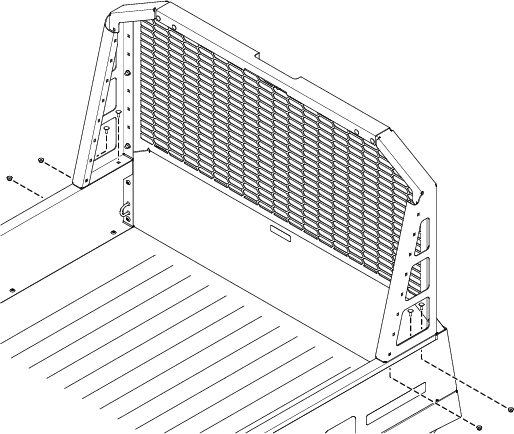

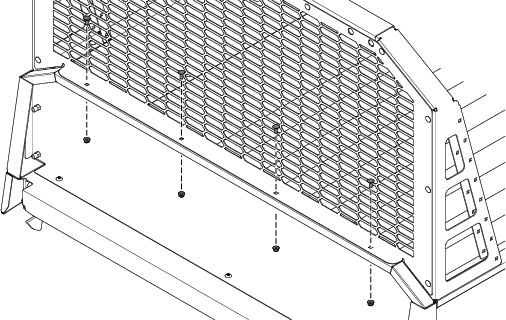

8. Instale o conjunto das prateleiras na plataforma de carga e prenda sem apertar o conjunto das prateleiras à plataforma de carga utilizando oito parafusos de carroçaria (5/16 x 3/4 pol.) e oito porcas de bloqueio (5/16 pol.) como se mostra na Figura 5 e na Figura 6.



   Figura 5



   Figura 6

9. Aperte todos os dispositivos de fixação com uma força de 20 a 25 N·m.

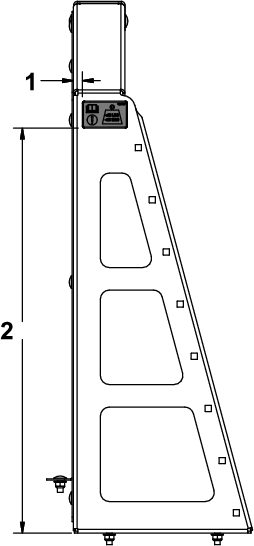

10. Limpe a superfície e coloque um autocolante de limite de carga na prateleira do lado esquerdo e na do lado direito utilizando as dimensões aproximadas mostradas na Figura 7.



    Figura 7

    1. 13 mm
    2. 57 cm
