Sikkerhed
Sikkerheds- og instruktionsmærkater
 |
Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater. |
Montering
Klargøring af maskinen
-
Parker maskinen på en plan flade.
-
Flyt gearstangen til positionen P (Parkér).
-
Sluk motoren, og tag nøglen ud.
Montering af midterrammesæt til lad
Dele, der skal bruges til dette trin:
| Venstre ramme | 1 |
| Højre ramme | 1 |
| Midterbjælke | 1 |
| Skærm | 1 |
| Bræddebolt (5/16" x ¾") | 27 |
| Låsemøtrik (5/16") | 27 |
| Lastgrænsemærkat 133-7204 | 2 |
-
Fastgør løst venstre ramme og højre ramme til midterbjælken med 8 bræddebolte (5/16" x ¾") og 8 låsemøtrikker (5/16") som vist i Figur 1.
-

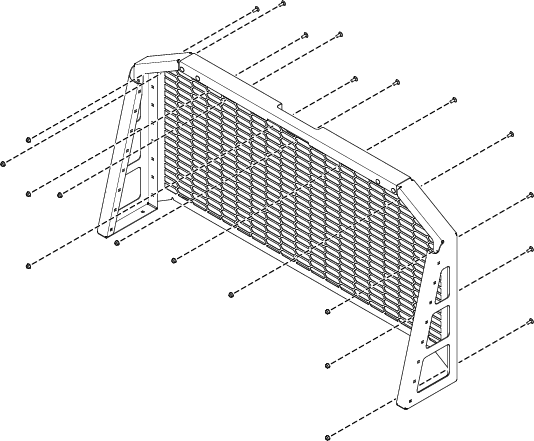

Fastgør løst skærmen til rammeskelettet med 11 bræddebolte (5/16" x ¾") og 11 låsemøtrikker (5/16") som vist i Figur 2.
-
Ret rammeenheden ind efter ladet, og sørg for, at den flugter med ladets for- og yderside.
-

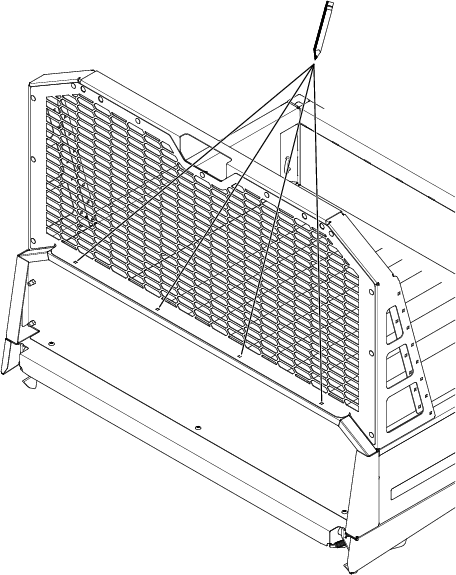

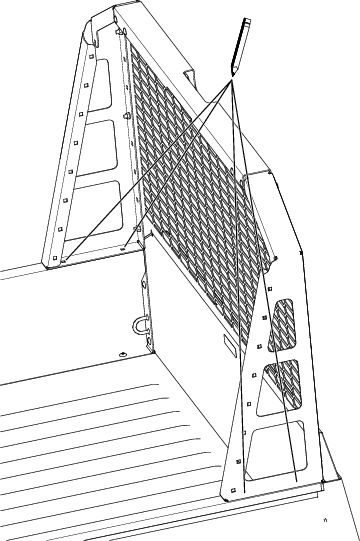

Brug venstre ramme og højre ramme som skabelon til at markere borestederne.
-
Fjern rammeenheden fra ladet.
-
Markér midten af de afmærkede steder på ladet med en kørner.
-
Bor 8 huller (9 mm eller 11/32") i ladet.
-

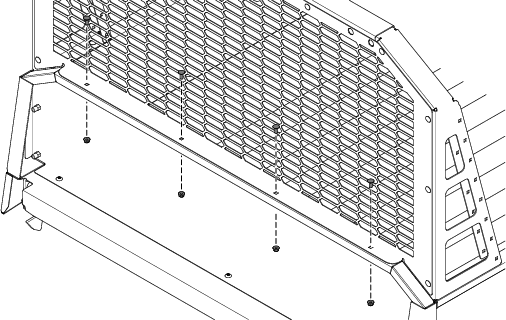

Placer rammeenheden på ladet, og fastgør løst rammeenheden på ladet med 8 bræddebolte (5/16" x ¾") og 8 låsemøtrikker (5/16") som vist i Figur 5 og Figur 6.
-
Tilspænd alle fastgørelsesanordningerne med et moment på 20 til 25 Nm.
-

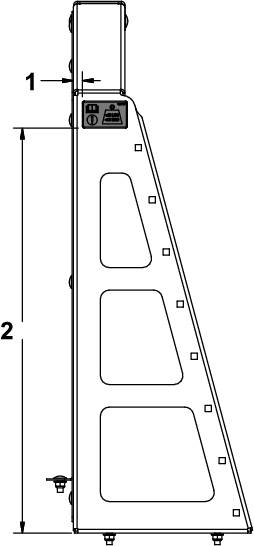

Rengør overfladen, og påsæt en lastgrænsemærkat på den venstre ramme og højre ramme efter de cirkamål, der fremgår af Figur 7.
