Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. |

Aparque la máquina en una superficie nivelada.
Cambie la palanca de la transmisión a la posición P (Aparcar).
Apague el motor y retire la llave.
Piezas necesarias en este paso:
| Armazón lateral izquierdo | 1 |
| Armazón lateral derecho | 1 |
| Barra central | 1 |
| Rejilla | 1 |
| Perno de cuello cuadrado (5/16" x ¾") | 27 |
| Contratuerca (5/16") | 27 |
| Pegatina de límite de carga 133-7204 | 2 |
Sujete provisionalmente el armazón lateral izquierdo y el armazón lateral derecho a la barra central con 8 pernos de cuello cuadrado (5/16" x ¾") y 8 contratuercas (5/16"), tal y como se muestra en la Figura 1.

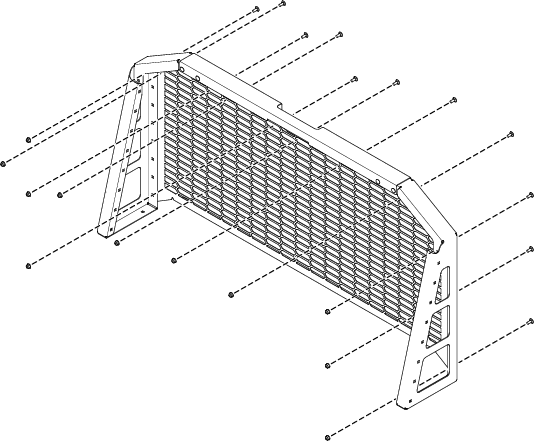

Sujete provisionalmente la rejilla al bastidor del armazón con 11 pernos de cuello cuadrado (5/16" x ¾") y 11 contratuercas (5/16"), tal y como se muestra en la Figura 2.

Alinee el conjunto del armazón con la plataforma de carga y asegúrese de que está alineado con la parte delantera y exterior de la plataforma de carga.

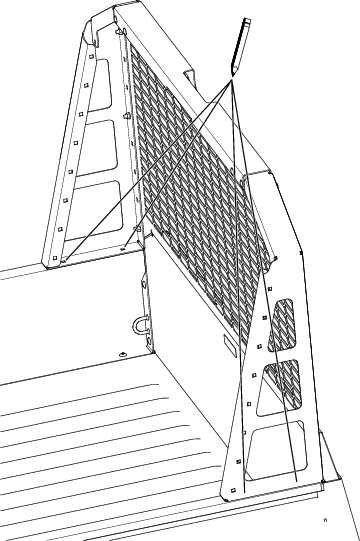

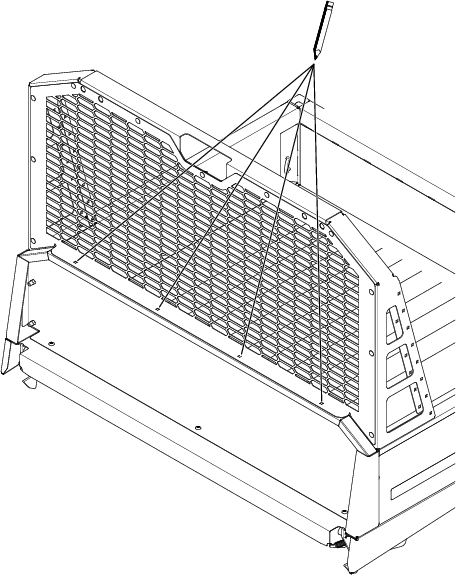

Utilizando el armazón lateral izquierdo y el armazón lateral derecho como plantilla, marque las ubicaciones para taladrar.


Retire el conjunto del armazón de la plataforma de carga.
Marque con un punzón el centro de las ubicaciones para taladrar en la plataforma de carga.
Realice 8 taladros de 9 mm en la plataforma de carga.

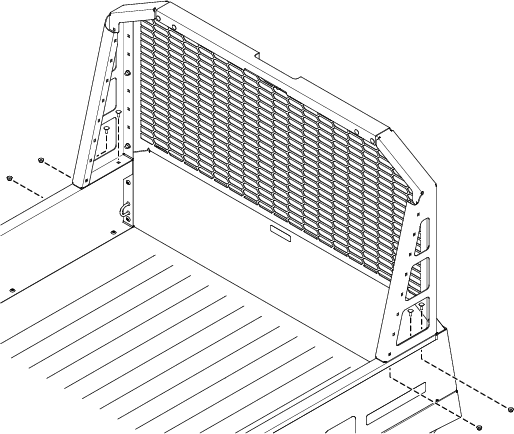

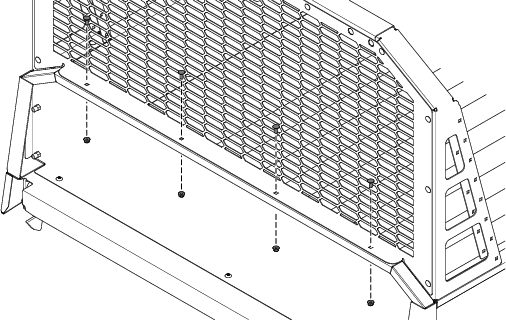

Coloque el conjunto del armazón en la plataforma de carga y fije provisionalmente el conjunto del armazón a la plataforma con 8 pernos de cuello cuadrado (5/16" x ¾") y 8 contratuercas (5/16"), tal y como se muestra en la Figura 5 y en la Figura 6.


Apriete todas las fijaciones a entre 20 y 25 N∙m.

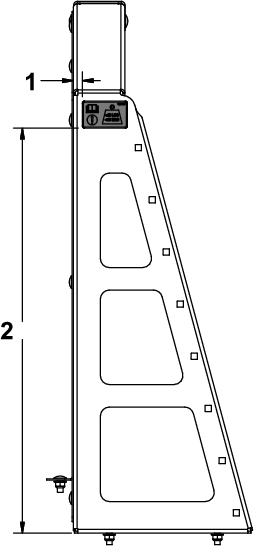

Limpie la superficie y coloque la pegatina de límite de carga en el armazón lateral izquierdo y en el armazón lateral derecho siguiendo aproximadamente las mismas dimensiones que se muestran en la Figura 7.
