Säkerhet
Säkerhets- och instruktionsdekaler
 |
Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas. |
Montering
Förbereda maskinen
-
Parkera maskinen på en plan yta.
-
Flytta transmissionsspaken till läget P (parkering).
-
Stäng av motorn och ta ut nyckeln.
Montera satsen med mittställ för flak
Delar som behövs till detta steg:
| Vänster sidoställ | 1 |
| Höger sidoställ | 1 |
| Mittstång | 1 |
| Skärm | 1 |
| Vagnsskruv (5/16 x ¾ tum) | 27 |
| Låsmutter (5/16 tum) | 27 |
| Lastbegränsningsdekal 133-7204 | 2 |
-
Fäst de vänstra och högra sidoställen löst på mittstången med åtta vagnsskruvar (5/16 x ¾ tum) och åtta låsmuttrar (5/16 tum) enligt Figur 1.
-

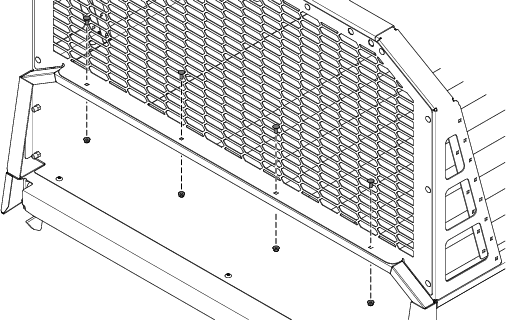

Fäst skärmen löst på ställramen med elva vagnsskruvar (5/16 x ¾ tum) och elva låsmuttrar (5/16 tum) enligt Figur 2.
-
Justera ställenheten efter lastflaket och säkerställ att den är i linje med lastflakets framsida och utsida.
-

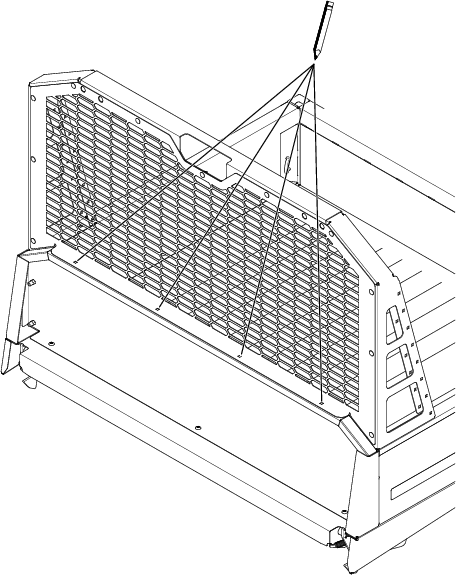

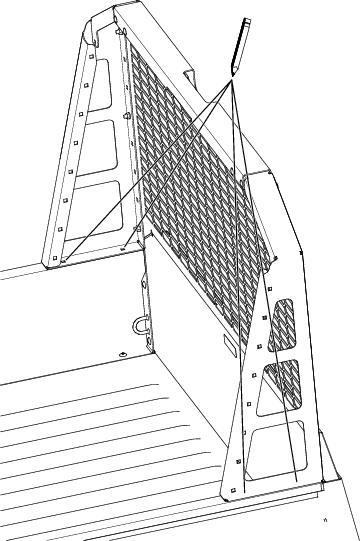

Använd vänster och höger sidoställ som mall för att markera var du ska borra.
-
Ta bort ställenheten från lastflaket.
-
Använd en körnare för att markera borrhålen på lastflaket.
-
Borra åtta hål (9 mm) i lastflaket.
-
Placera ställenheten på lastflaket och fäst den löst på lastflaket med åtta vagnsskruvar (5/16 x ¾ tum) och åtta låsmuttrar (5/16 tum) enligt Figur 5 och Figur 6.
-
Dra åt alla fästelement till 20–25 Nm.
-
Rengör ytan och fäst en lastbegränsningsdekal på det vänstra och högra sidostället med hjälp av de ungefärliga måtten som visas i Figur 7.
