Important: 您必须结合延长货斗套件（Toro 型号 07149）才能安装此套件。
Important: 如果要将电动提升套件安装到延长货斗上，提升居中的装载物时不要超过 181kg，否则可能造成损害。如果要将该装载物的中心朝向货斗的前部，则提升能力会下降。

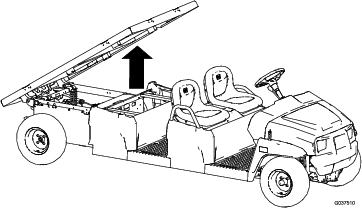

Important: 当安装电动提升套件时，应使用吊运装置提起延长货斗（图 1)）。
准备机器
-
将机器停在水平地面上。
-
接合驻车刹车。
-
关闭机器并拔下钥匙。

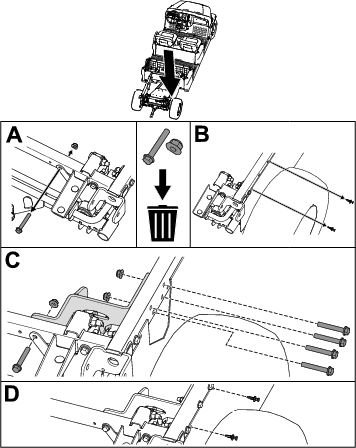

安装提升支架
 |  |  | ||
| 1x | 5x | 5x |
Important: 为了更加清晰，图中去除了货斗；不要卸下货斗。
-
从后机架管卸下现有螺栓和螺母。
Note: 丢弃螺栓和螺母。
-
从后机架管卸下 2 个现有的塑料铆钉。
Note: 保留 2 个塑料铆钉。
-
使用 5 个凸缘头螺栓（⅜ x 2½ 英寸）和 5 个凸缘螺母（⅜ 英寸）将提升支架安装到后机架管上。
上紧凸缘头螺栓（⅜ x 2½ 英寸）扭矩至 37～45 N∙m。
-
将之前卸下的 2 个塑料铆钉装入后机架管。

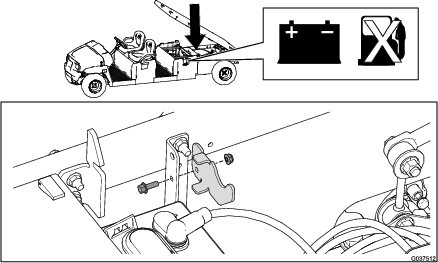

安装致动器止动装置
 | |  | ||
| 1x | 1x | 1x |
使用螺栓和螺母将致动器止动装置安装到电池托盘安装支架上。

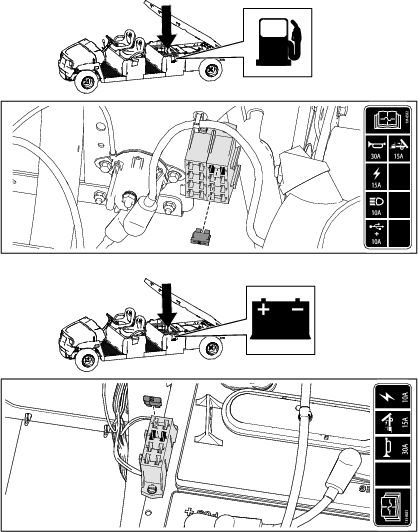

安装保险丝
适用于序列号 403446000 及之前的机器
 | ||||
| 1x |
将 15A 保险丝装入保险丝盒。
适用于序列号 403446001 及之后的机器
| ||||
| 1x |
将 15A 保险丝装入保险丝盒。
安装开关
适用于序列号 411599999 及之前的机器
 | ||||
| 1x |
-
从仪表板上取下塑料盖。
Note: 丢弃塑料盖。
-
通过仪表板开口安装开关接头。
-
将开关安装到开关接头。
-
确保开关的朝向正确。
适用于序列号 411600000 及之后的机器
 | ||||
| 1x |
-
在仪表板标贴上挖出适用于开关的开口。
-
通过仪表板开口安装开关接头。
-
将开关安装到开关接头。
-
确保开关的朝向正确。

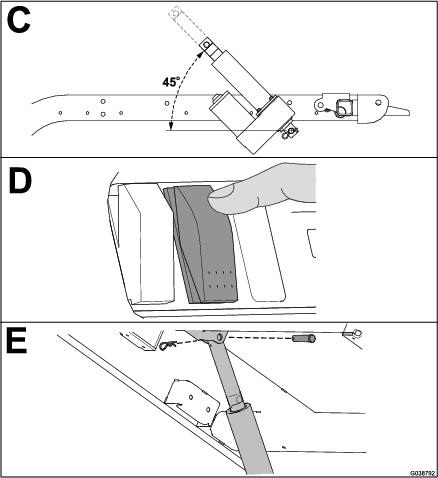

安装提升油缸
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: 用扎带将提升油缸电线固定到线束，使其远离锋利或活动的零件。确保线束有足够的松弛度，使其可以达到所有活动范围。
-
使用柱销和发卡销安装提升油缸。
-
连接线束，并用扎带将其固定到机器轨道上。
-
向上旋转提升油缸使其呈 45° 角，然后用挡块支撑提升油缸。
-
按开关的上部可延长提升油缸。
-
使用柱销和发卡销将提升油缸的延长部分安装到货斗。
Important: 使用挡块支撑提升油缸，使其呈 45°角向上延伸。
操作
警告
在货厢升起的情况下驾驶机器可能导致机器更易倾倒或翻滚。如果在货厢升起的情况下操作机器，可能导致货厢架构受损。
-
仅当货厢放下时才能操作机器。
-
清空货箱中装载的物品后，将货箱放低。
小心
货箱的重量可能很大。手或身体的其他部位可能受到挤压。
放下货箱时，应确保手和身体的其他部位远离货箱。
升起和放下货斗
按开关的上部可升起货斗。
按开关的下部可放下货斗。
