Important: A készletet a Bővítettplató-készlettel (Toro-típusszám: 07149) együtt kell felszerelni.
Important: Ha felszerelte a bővített platóra az elektromos platóemelő készletet, középre helyezett rakománynál ne lépje túl a 181 kg-ot; egyébként károsodás történhet.A rakománynak a plató elejéhez való közelítésekor az emelési (billentési) teherbírás csökken.
Important: Az Elektromos platóemelő készlet felszerelésekor a bővített platót felső emelőszerkezettel kell felbillenteni (Ábra 1).
A gép előkészítése
-
Parkolja le a gépet sík talajon.
-
Húzza be a rögzítőféket.
-
Kapcsolja ki a gépet, és vegye ki a kulcsát.
Az emelőkonzol felszerelése
 |  |  | ||
| 1 db | 5 db | 5 db |
Important: A képen a gép a jobb láthatóság érdekében szerepel eltávolított platóval; ne szerelje le a platót.
-
Távolítsa el a meglévő csavart és anyát a hátsó vázcsőről.
Note: A csavart és az anyát selejtezze.
-
Távolítsa el a 2 meglévő műanyag szegecset a hátsó vázcsőből.
Note: Őrizze meg a 2 műanyag szegecset.
-
Szerelje fel az emelőkonzolt a hátsó vázcsőre az 5 peremes csavar (⅜ × 2½") és 5 peremes anya (⅜") segítségével.
Húzza meg a peremes fejű csavarokat (⅜ × 2½") 37–45 N m nyomatékkal.
-
Szerelje be a 2 korábban eltávolított műanyag szegecset a hátsó vázcsőbe.
A működtetőelem-ütköző felszerelése
 | |  | ||
| 1 db | 1 db | 1 db |
Szerelje fel a működtetőelem-ütközőt az akkumulátortálca rögzítőkeretére a csavar és anya segítségével.
A biztosíték beszerelése
403446000 és korábbi sorozatszámú munkagépek esetén
 | ||||
| 1 db |
Szerelje be a 15 A értékű biztosítékot a biztosítékdobozba.
403446001 sorozatszámú és újabb munkagépek esetén
| ||||
| 1 db |
Szerelje be a 15 A értékű biztosítékot a biztosítékdobozba.
A kapcsoló felszerelése
411599999 és korábbi sorozatszámú munkagépek esetén
 | ||||
| 1 db |
-

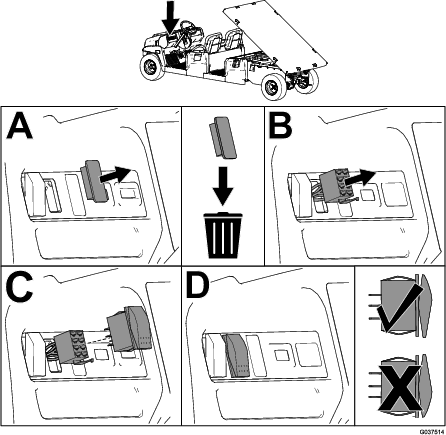

Távolítsa el a műanyag burkolatot a műszerfalról.
Note: A műanyag burkolatot selejtezze.
-
Dugja át a kapcsoló csatlakozóját a műszerfal nyílásán keresztül.
-
Nyomja rá a kapcsolót a csatlakozójára.
-
Ügyeljen a kapcsoló megfelelő tájolására.
411600000 sorozatszámú és újabb munkagépek esetén
 | ||||
| 1 db |
-

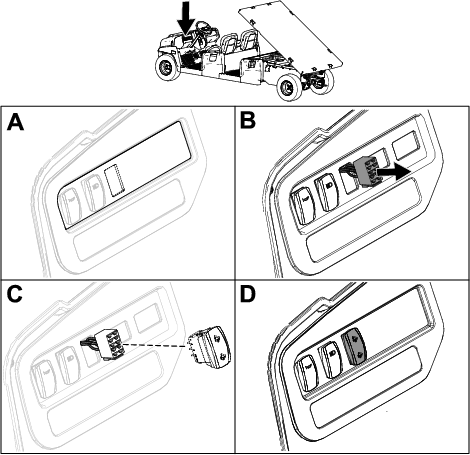

Vágja ki a kezelőpanelen a címkével jelzett helyet a kapcsoló számára.
-
Dugja át a kapcsoló csatlakozóját a műszerfal nyílásán keresztül.
-
Nyomja rá a kapcsolót a csatlakozójára.
-
Ügyeljen a kapcsoló megfelelő tájolására.
Az emelő munkahenger felszerelése
 |  |  |  | ||
| 1 db | 2 db | 2 db | 1 db |
Important: Rögzítse az emelő munkahenger vezetékét a vezetékköteghez a kábelkötözővel, távol az éles vagy mozgó alkatrészektől. Ügyeljen arra, hogy maradjon a teljes mozgástartományhoz szükséges laza szakasz a vezetékkötegben.
-

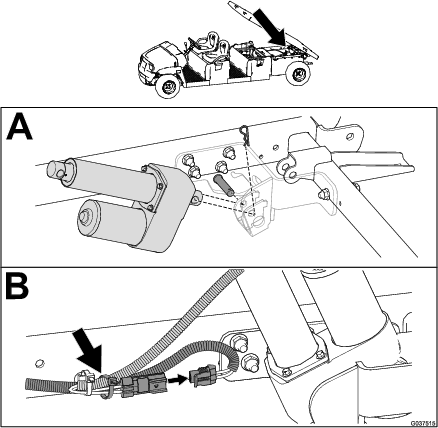

Rögzítse az emelő munkahengert a fejes csapszeg és a rugós sasszeg segítségével.
-
Kösse be a vezetékköteget, majd rögzítse a gépvázhoz a kábelkötöző segítségével.
-

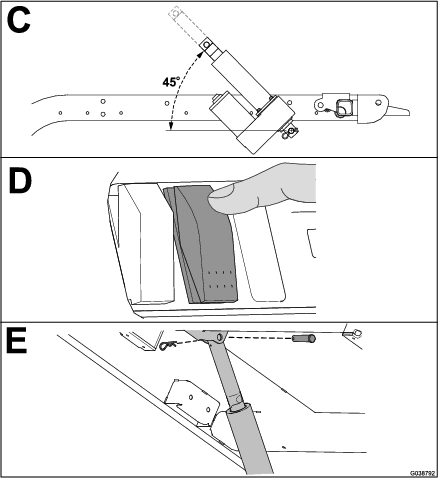

Fordítsa felfelé az emelő munkahengert 45°-os szögben, majd támassza meg ebben a helyzetben.
-
A kapcsoló felső részét megnyomva tolja ki az emelő munkahenger dugattyúját.
-
Rögzítse az emelő munkahenger kitolt részét a platóhoz fejes csapszeg és rugós sasszeg segítségével.
Important: Támassza meg úgy az emelő munkahengert, hogy 45°-os szögben tolódjon ki.
Működtetés
Figyelmeztetés
A gép könnyebben felbillenhet vagy felborulhat, ha a felemelt platóval vezeti. A plató szerkezete károsodhat, ha a munkagéppel felemelt platóval közlekedik.
-
Csak leengedett platóval működtesse a gépet.
-
Miután leborította a tartalmát, mindig engedje le a platót.
Vigyázat
A plató nehéz lehet. Fennáll a kéz és egyéb testrészek zúzódásának veszélye.
A plató leengedésekor tartsa távol a kezét és más testrészeit.

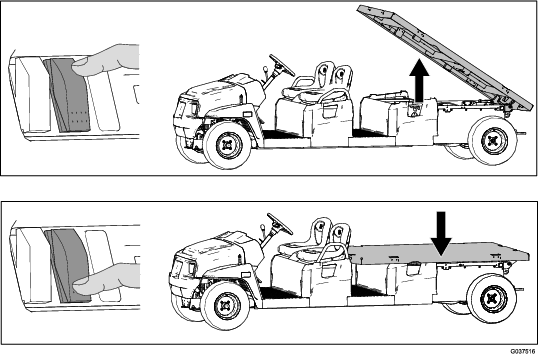

A plató felemelése és leengedése
Nyomja meg a kapcsoló felső részét a plató felemeléséhez.
Nyomja meg a kapcsoló alsó részét a plató leengedéséhez.
