Kit de elevador elétrico de 12 volts

Veículo utilitário Workman® GTX com plataforma estendida

Model No. 07167-Serial No. 404400001 and Up

Model No. 07168-Serial No. 404400001 and Up

Important: Tem de instalar este kit em conjunto com o kit de plataforma estendida (Modelo Toro n.º 07149).

Important: Quando tiver o kit de elevador elétrico instalado na plataforma estendida, não exceda os 181 kg ao elevar uma carga centrada; caso contrário, podem ocorrer danos.Se centrar a carga na direção da frente da plataforma de carga, a capacidade de elevação diminui.

Important: Ao instalar o kit de elevador elétrico, utilize um guincho superior para elevar a plataforma de carga estendida (Figura 1).

g037510

Figura 1

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.

  2. Engate o travão de estacionamento.

  3. Desligue a máquina e retire a chave.

g038563

Figura 2

Instalação do suporte de elevação

GraphicGraphicGraphic
1x5x5x

Important: A plataforma de carga foi removida da imagem para efeitos de esclarecimento; não retire a plataforma de carga.

  1. Retire o parafuso e a porca do veio do tubo da estrutura traseira.

    Note: Elimine o parafuso e a porca.

  2. Retire os dois rebites de plástico existentes do tubo da estrutura traseira.

    Note: Guarde os dois rebites de plástico.

  3. Instale o suporte de elevação no tubo da estrutura traseira utilizando cinco parafusos de cabeça flangeada (⅜ x 2½ pol.) e cinco porcas flangeadas (⅜ pol.).

    Aperte os parafusos com cabeça flangeada (⅜ x 2½ pol.) com uma força de 37 a 45 N·m.

  4. Instale os dois rebites de plástico previamente removidos no tubo da estrutura traseira.

g281201

Figura 3

Instalação do batente do atuador

Apenas máquina elétrica
GraphicGraphicGraphic
1x1x1x

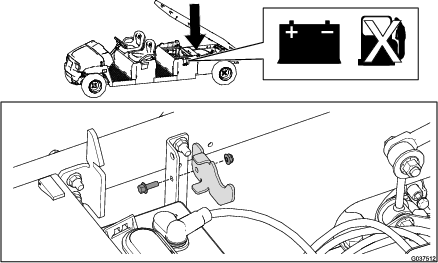

Instale o batente do atuador no suporte de montagem do tabuleiro da bateria utilizando o parafuso e a porca.

g037512

Figura 4

Mostrada a máquina elétrica

Instalação do fusível

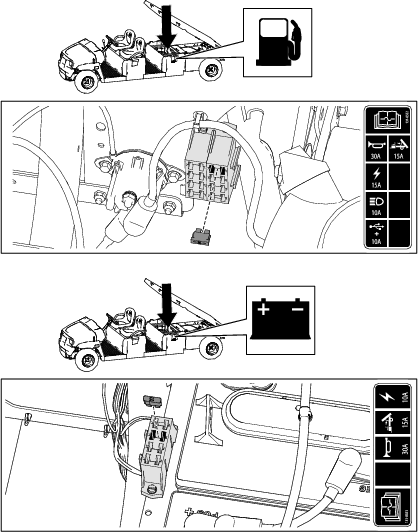

Para máquinas com número de série 403446000 e anteriores

Graphic
1x

Instale o fusível de 15 A no bloco de fusíveis.

g281197

Figura 5

Mostrada a máquina a gasolina na parte superior; Mostrada a máquina elétrica na parte inferior

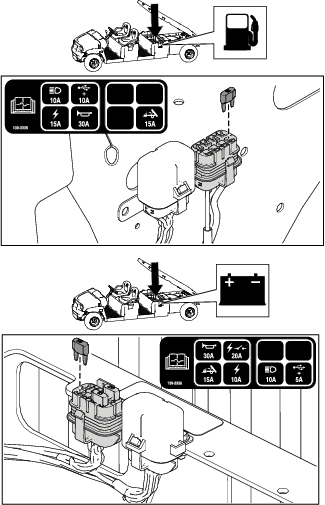

Para máquinas com número de série 403446001 e posteriores

Graphic
1x

Instale o fusível de 15 A no bloco de fusíveis.

g281196

Figura 6

Mostrada a máquina a gasolina na parte superior; Mostrada a máquina elétrica na parte inferior

Instalação do interruptor

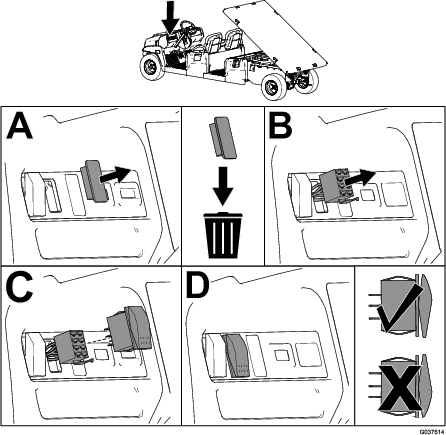

Para máquinas com número de série 411599999 e anteriores

Graphic
1x

  1. Retire a cobertura plástica do painel de instrumentos.

    Note: Deite fora a cobertura de plástico.

  2. Instale o conector do interruptor através da abertura no painel de instrumentos.

  3. Instale o interruptor no conector do interruptor.

  4. Verifique se o interruptor está devidamente orientado.

g037514

Figura 7

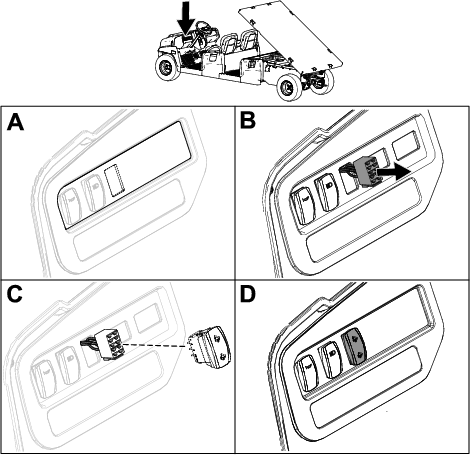

Para máquinas com número de série 411600000 e posteriores

Graphic
1x

  1. Corte a abertura no autocolante do painel de instrumentos para o interruptor.

  2. Instale o conector do interruptor através da abertura no painel de instrumentos.

  3. Instale o interruptor no conector do interruptor.

  4. Verifique se o interruptor está devidamente orientado.

g378635

Figura 8

Instalação do cilindro de elevação

GraphicGraphicGraphicGraphic
1x2x2x1x

Important: Utilize a braçadeira de cabos para prender o fio do cilindro de elevação à cablagem, afastado de partes afiadas ou móveis. Certifique-se de que deixa folga suficiente na cablagem para a amplitude completa de movimento.

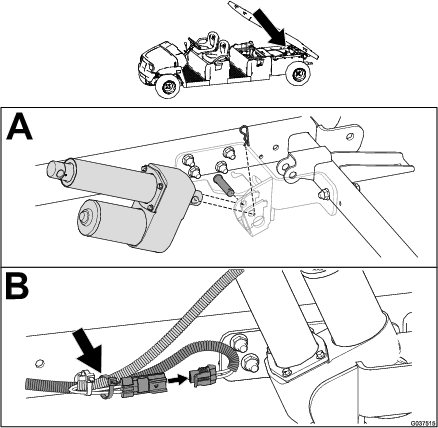

  1. Instale o cilindro de elevação utilizando um passador de forquilha e um perno de gancho.

  2. Ligue a cablagem e prenda-a à calha da máquina utilizando a braçadeira de cabos.

  3. Rode o cilindro de elevação para cima até um ângulo de 45°, em seguida utilize um bloco para suportar o cilindro de elevação.

  4. Empurre o interruptor para cima para estender o cilindro de elevação.

  5. Instale a parte estendida do cilindro de elevação para a plataforma de carga utilizando um passador de forquilha e um perno de gancho.

g037515

Figura 9

Important: Utilize um bloco para suportar o cilindro de elevação de forma a que estenda para cima a um ângulo de 45°.

g038792

Figura 10

Funcionamento

Aviso

Ao circular com a caixa de carga erguida, a máquina pode capotar ou tombar mais facilmente. A estrutura da caixa pode ficar danificada, se a máquina circular com a caixa erguida.

  • Opere a máquina apenas com a caixa de carga em baixo.

  • Depois de despejar o conteúdo da caixa de carga, desça a caixa.

Cuidado

A caixa pode ser pesada. Há o risco de esmagamento das mãos ou outras partes do corpo.

Proteja as mãos e outras partes do corpo quando fizer descer a caixa.

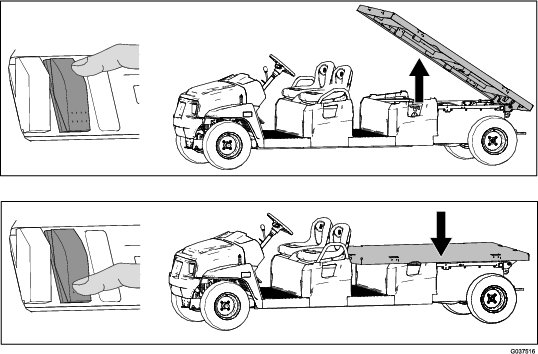

Elevar e descer a plataforma

Empurre o interruptor para cima para elevar a plataforma.

Empurre o interruptor para baixo para descer a plataforma.

g037516

Figura 11
