Important: このキットは延長荷台キット（Toro モデル番号 07149）と共に取り付けることが必要です。
Important: この電動昇降キットで昇降できる重量は、荷台中央部での荷重で最高181 kg です。これ以上の重量では機器が破損する恐れがあります。荷重が荷台の前方に偏ると、この昇降キットの持ち上げ能力が小さくなります。

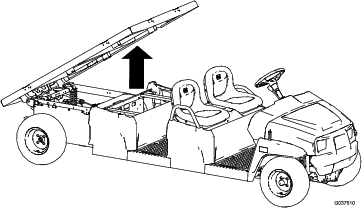

Important: 電動昇降キット取り付け時にはホイストを使用して荷台を持ち上げてください（図 1）。
マシンの準備を行う
-
平らな場所に駐車する。
-
駐車ブレーキを掛ける。
-
エンジンを止め、キーを抜き取る。
昇降ブラケットを取り付ける
 |  |  | ||
| 1x | 5x | 5x |
Important: 荷台は便宜上図示されていません。荷台は取り外さないでください。
-
後フレームチューブから既存のボルトとナットを外す。
Note: このボルトとナットは廃棄する。
-
後フレームチューブから既存のプラスチック製リベット（2 本）を外す。
Note: プラスチック製リベットは再利用する。
-
後フレームチューブに昇降ブラケットを取り付ける；フランジヘッドボルト（⅜ x 2½"）5 本とフランジナット（⅜"）5 個を使用する。
フランジヘッドボルト（⅜ x 2½"）を37-45 N·m （3.7-4.6 kg.m = 27-33 ft-lb）にトルク締めする。
-
後フレームチューブに、先ほど外したプラスチック製リベット（2 本）を取り付ける。
アクチュエータストップを取り付ける
 | |  | ||
| 1x | 1x | 1x |
バッテリートレイ取り付けブラケットにアクチュエータストップをボルトとナットで取り付ける。

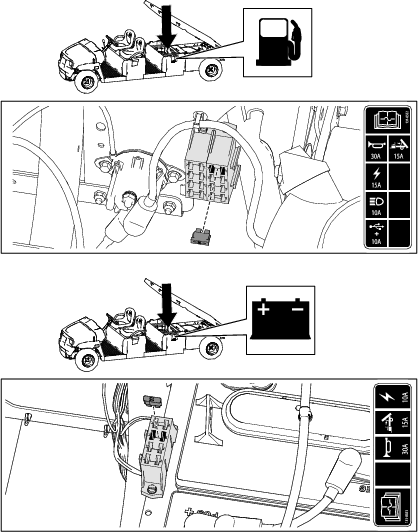

ヒューズを取り付ける
シリアル番号 403446000 以下のマシンの場合
 | ||||
| 1x |
ヒューズブロックに 15A ヒューズを取り付ける。
シリアル番号 403446001 以上のマシンの場合
| ||||
| 1x |
ヒューズブロックに 15A ヒューズを取り付ける。
スイッチを取り付ける
シリアル番号 411599999 以下のマシンの場合
 | ||||
| 1x |
-
ダッシュボードのプラスチック製カバーを外す。
Note: プラスチックカバーは廃棄する。
-
ダッシュボードの穴を通してスイッチコネクタを取り付ける。
-
スイッチコネクタにスイッチを接続する。
-
スイッチの向きが正しいことを確認する。
シリアル番号 411600000 以上のマシンの場合
 | ||||
| 1x |
-
ダッシュボードのデカルの上からスイッチの穴を開ける。
-
ダッシュボードの穴を通してスイッチコネクタを取り付ける。
-
スイッチコネクタにスイッチを接続する。
-
スイッチの向きが正しいことを確認する。
昇降シリンダを取り付ける
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: 昇降シリンダのハーネスが可動部や鋭利な部分に触れないように、ケーブルタイを使って固定してください。シリンダが動作したときにハーネスに無理な力が掛からないよう、配線には十分な余裕を持たせてください。
-
クレビスピンとヘアピンコッターで、昇降シリンダを取り付ける。
-
ワイヤハーネスを接続し、ハーネスを車体のレールにケーブルタイで固定する。
-

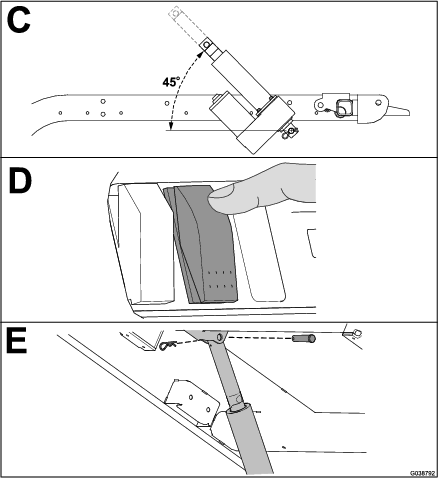

昇降シリンダを上向きに 45° の角度にし、ブロックでシリンダを支える。
-
スイッチの上側を押して昇降シリンダを伸ばす。
-
伸びたシリンダの先端を、クレビスピンとヘアピンコッターで荷台に固定する。
Important: ブロックなどを使って昇降シリンダを 45° の角度で支えてください。
運転操作
警告
荷台を上昇させたままで走行すると転倒の危険が増大する。また、荷台を上昇させたままで走行すると荷台が破損する危険もある。
-
運転する時は必ず荷台を下げておく。
-
積んでいる資材をダンプした後は必ず荷台を下げておくこと。
注意
荷台は相当の重さになる。万一手などを挟まれると大けがをする。
荷台を降ろすときには、荷台に手やその他の部分を近づけないよう十分注意すること。
荷台の昇降
スイッチの上側に押すと荷台が上昇します。
スイッチの下側を押すと荷台が下降します。
