Important: Du måste montera den här satsen tillsammans med satsen för det förlängda flaket (Toro-modellnr 07149).
Important: När den elektriska lyftsatsen är monterad på det förlängda flaket får den centrerade lasten som lyfts inte överstiga 181 kg, annars kan skador uppstå.Om du centrerar lasten mot lastflakets front minskar lyftkapaciteten.
Important: Använd en upphissningsanordning för att höja upp det förlängda flaket när du monterar den elektriska lyftsatsen (Figur 1).
Förbereda maskinen
-
Parkera maskinen på en plan yta.
-
Koppla in parkeringsbromsen.
-
Stäng av maskinen och ta ut nyckeln.

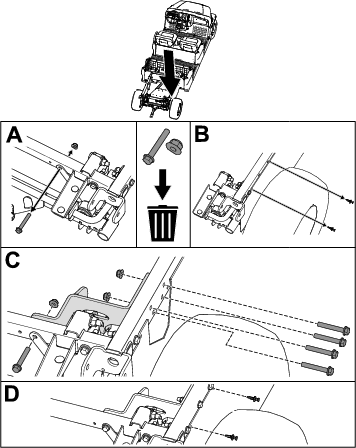

Montera lyftfästet
 |  |  | ||
| 1x | 5x | 5x |
Important: Lastflaket har tagits bort i bilden i tydlighetssyfte. Ta inte bort lastflaket.
-
Ta bort den befintliga bulten och muttern från röret på den bakre ramen.
Note: Kassera bulten och muttern.
-
Ta bort de två befintliga plastnitarna som sitter på röret på den bakre ramen.
Note: Spara plastnitarna.
-
Montera lyftfästet på röret på den bakre ramen med fem flänsbultar (⅜ x 2½ tum) och fem flänsmuttrar (⅜ tum).
Dra åt flänsskruvarna (⅜ x 2½ tum) till 37–45 Nm.
-
Montera de två plastnitarna som du tog bort tidigare på det bakre ramröret.
Montera manövreringsspärren
 | |  | ||
| 1x | 1x | 1x |
Använd bulten och muttern för att montera manövreringsspärren på batterilådans monteringsfäste.

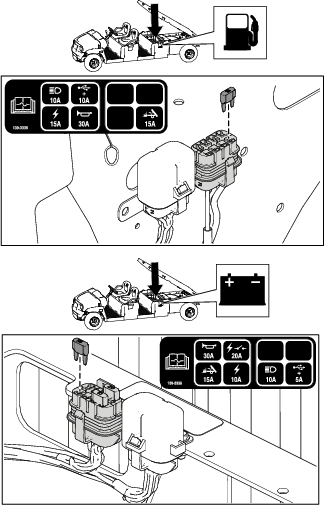

Montera säkringen
För maskiner med serienummer 403446000 och lägre
 | ||||
| 1x |
Montera säkringen på 15 A i säkringsblocket.
För maskiner med serienummer 403446001 och högre
| ||||
| 1x |
Montera säkringen på 15 A i säkringsblocket.
Montera omkopplaren
För maskiner med serienummer 411599999 och lägre
 | ||||
| 1x |
-
Ta bort plastskyddet från instrumentbrädan.
Note: Kassera plastskyddet.
-
För omkopplarkontakten genom öppningen på instrumentbrädan för att montera den.
-
Montera omkopplaren på omkopplarkontakten.
-
Kontrollera att omkopplaren sitter åt rätt håll.

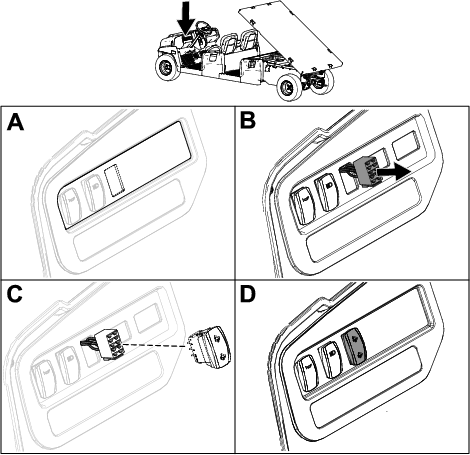

För maskiner med serienummer 411600000 och högre
 | ||||
| 1x |
-
Gör ett hål för omkopplaren i dekalen på instrumentbrädan.
-
För omkopplarkontakten genom öppningen på instrumentbrädan för att montera den.
-
Montera omkopplaren på omkopplarkontakten.
-
Kontrollera att omkopplaren sitter åt rätt håll.

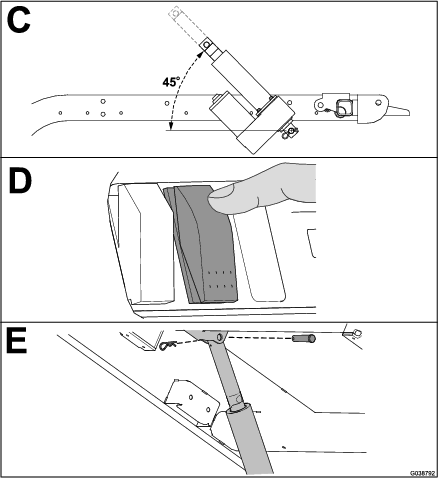

Montera lyftcylindern
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: Använd kabelbandet för att fästa undan lyftcylinderns kabel från vassa eller rörliga delar när du fäster den vid kablaget. Kontrollera att det finns tillräckligt spel i kablaget för hela rörelsen.
-
Montera lyftcylindern med en sprintbult och hårnålssprint.
-
Anslut kablaget och fäst det på maskinskenan med kabelbandet.
-
Höj lyftcylindern till en 45 graders vinkel och använd en uttagsplint för att stötta lyftcylindern.
-
Dra ut lyftcylindern genom att trycka uppåt på omkopplaren.
-
Montera den utdragna delen av lyftcylindern på lastflaket med hjälp av en sprintbult och hårnålssprint.
Important: Använd en uttagsplint för att ge stöd åt lyftcylindern så att den fortsätter uppåt i 45graders vinkel.
Användning
Varning
Om maskinen körs med lastlådan i upphöjt läge kan maskinet lättare tippa eller välta. Lådans konstruktion kan skadas om lådan är upphöjd medan maskinen används.
-
Kör endast maskinen när lastlådan är nedfälld.
-
Sänk ned lastlådan när du har tömt ut innehållet.
Var försiktig
Lådans vikt kan vara tung. Händer eller andra kroppsdelar kan krossas.
Håll händer och andra kroppsdelar borta när du sänker lådan.
Höja och sänka flaket
Höj upp flaket genom att trycka omkopplaren uppåt.
Tryck omkopplaren nedåt om du vill sänka flaket.
