Kit di sollevamento elettrico da 12V

Veicolo polifunzionale Workman® GTX con pianale esteso

Model No. 07167-Serial No. 404400001 and Up

Model No. 07168-Serial No. 404400001 and Up

Important: È necessario installare il presente kit in combinazione con il Kit pianale esteso (Toro Modello n. 07149).

Important: Quando sul pianale esteso è installato il Kit di sollevamento elettrico, non superate il peso di 181 kg durante il sollevamento di un carico centrato, altrimenti potrebbero verificarsi danni.Se centrate il peso verso la parte anteriore del pianale di carico, la capacità di sollevamento si riduce.

Important: Durante l'installazione del Kit di sollevamento elettrico, utilizzate un paranco aereo per sollevare il pianale di carico esteso (Figura 1).

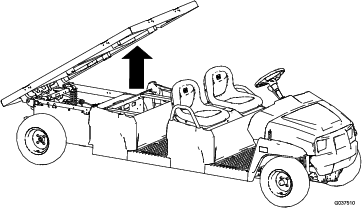

g037510

Figura 1

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Inserite il freno di stazionamento.

  3. Spegnete la macchina e togliete la chiave.

g038563

Figura 2

Montaggio della staffa di sollevamento

GraphicGraphicGraphic
1x5x5x

Important: Il pianale di carico è stato rimosso dalla figura per chiarezza; non rimuovete il pianale di carico.

  1. Rimuovete il bullone e il dado preesistenti dal tubo del telaio posteriore.

    Note: Eliminate il bullone e il dado.

  2. Rimuovete i 2 ribattini in plastica preesistenti dal tubo del telaio posteriore.

    Note: Conservate i 2 ribattini in plastica.

  3. Montate la staffa di sollevamento sul tubo del telaio posteriore utilizzando i 5 bulloni a testa flangiata (ā…œ" x 2½") e 5 dadi flangiati (ā…œ").

    Serrate i bulloni a testa flangiata (ā…œ" x 2½") a 37 - 45 Nāˆ™m.

  4. Montate i 2 ribattini in plastica rimossi in precedenza nel tubo del telaio posteriore.

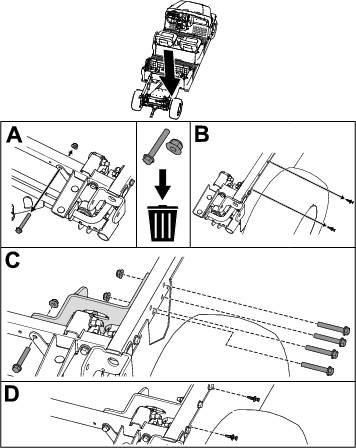

g281201

Figura 3

Montaggio del fermo dell'attuatore

Solo macchine elettriche
GraphicGraphicGraphic
1x1x1x

Montate il fermo dell'attuatore sulla staffa di montaggio del vassoio della batteria utilizzando il bullone e il dado.

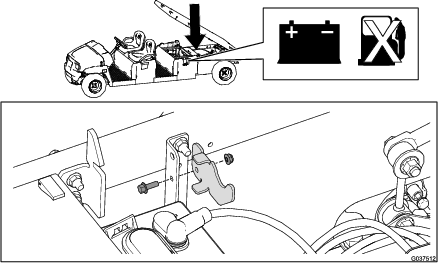

g037512

Figura 4

Macchina elettrica illustrata

Montaggio del fusibile

Per macchine con numeri di serie pari a 403446000 e precedenti

Graphic
1x

Montate il fusibile da 15 A nel portafusibili.

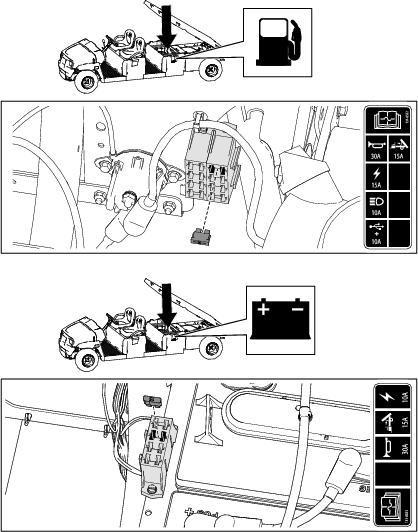

g281197

Figura 5

Macchina a benzina illustrata sopra; macchina elettrica illustrata sotto

Per macchine con numeri di serie pari a 403446001 e successivi

Graphic
1x

Montate il fusibile da 15 A nel portafusibili.

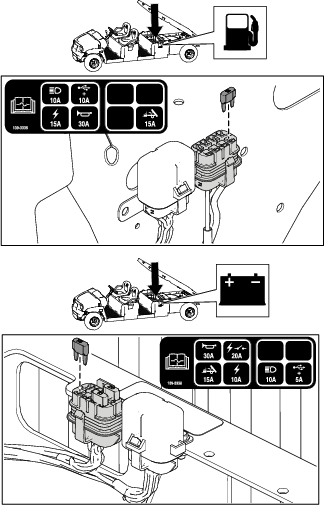

g281196

Figura 6

Macchina a benzina illustrata sopra; macchina elettrica illustrata sotto

Installazione dell’interruttore

Per macchine con numeri di serie pari a 411599999 e precedenti

Graphic
1x

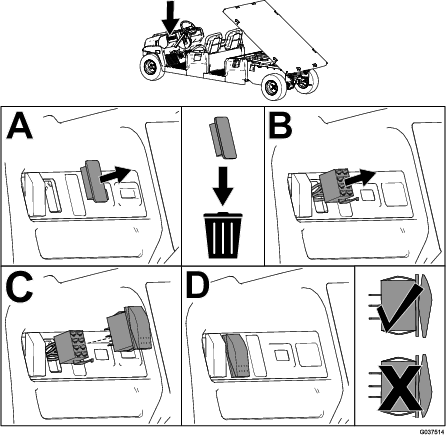

  1. Rimuovete il coperchio in plastica dal cruscotto.

    Note: Eliminate il coperchio in plastica.

  2. Montate il connettore dell'interruttore attraverso l'apertura nel cruscotto.

  3. Montate l'interruttore sul relativo connettore.

  4. Assicuratevi che l'interruttore sia orientato correttamente.

g037514

Figura 7

Per macchine con numeri di serie pari a 411600000 e successivi

Graphic
1x

  1. Ritagliate l'apertura nell'adesivo del cruscotto per l'interruttore.

  2. Montate il connettore dell'interruttore attraverso l'apertura nel cruscotto.

  3. Montate l'interruttore sul relativo connettore.

  4. Assicuratevi che l'interruttore sia orientato correttamente.

g378635

Figura 8

Montaggio del cilindro di sollevamento

GraphicGraphicGraphicGraphic
1x2x2x1x

Important: Utilizzate la fascetta per cavi per fissare il filo del cilindro di sollevamento al cablaggio preassemblato, lontano da parti affilate o in movimento. Assicuratevi di lasciare un allentamento nel cablaggio preassemblato sufficiente per l'intera gamma di movimento.

  1. Montate il cilindro di sollevamento utilizzando un perno con testa e una coppiglia.

  2. Collegate il cablaggio preassemblato e fissatelo alla guida della macchina utilizzando la fascetta per cavi.

  3. Ruotate verso l'alto il cilindro di sollevamento a un'angolazione di 45°, poi utilizzate un blocco per supportarlo.

  4. Premete l'interruttore verso l'alto per estendere il cilindro di sollevamento.

  5. Montate la porzione estesa del cilindro di sollevamento sul pianale di carico utilizzando un perno con testa e una coppiglia.

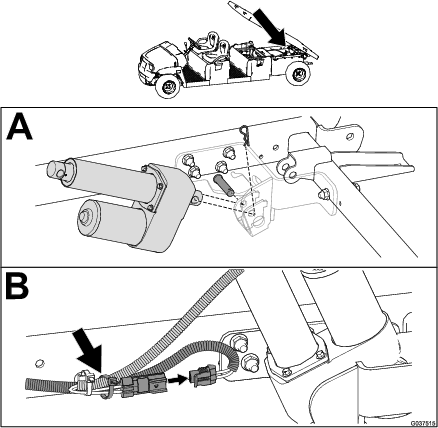

g037515

Figura 9

Important: Utilizzate un blocco per sostenere il cilindro di sollevamento in modo che si estenda verso l'alto con un'angolazione di 45°.

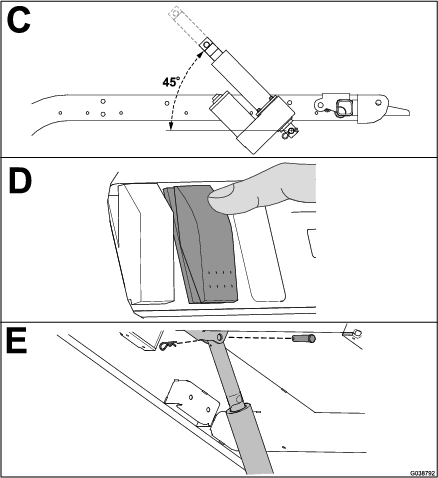

g038792

Figura 10

Funzionamento

Avvertenza

Guidando la macchina con il cassone sollevato potreste fare ribaltare od oscillare più facilmente la macchina stessa. Usando la macchina con il pianale sollevato potreste danneggiare la struttura del pianale.

  • Utilizzate la macchina soltanto se il cassone è abbassato.

  • Dopo aver scaricato il contenuto del cassone, abbassatelo.

Attenzione

Il peso del pianale può essere notevole. Le mani o altre parti del corpo possono rimanere schiacciate.

Tenete lontane le mani e le altre parti del corpo durante l'abbassamento del pianale.

Sollevamento e abbassamento del pianale

Premete l'interruttore verso l'alto per sollevare il pianale.

Premete l'interruttore verso il basso per abbassare il pianale.

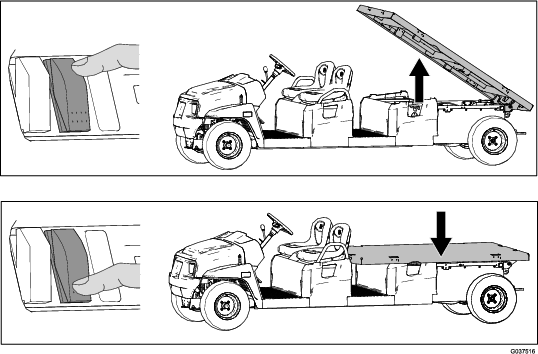

g037516

Figura 11
