Important: Данный комплект необходимо установить только вместе с комплектом удлиненного кузова (модель Toro № 07149).
Important: Когда комплект подъема с электроприводом установлен на удлиненный кузов, запрещается поднимать груз массой более 181 кг, если груз расположен по центру кузова; в противном случае возможно повреждение.Если центр тяжести груза расположен ближе к передней части грузового кузова, грузоподъемность уменьшается.
Important: При установке комплекта подъема с электроприводом используйте подвесной подъемный механизм, чтобы поднять удлиненный грузовой кузов (Рисунок 1).
Подготовка машины
-
Установите машину на ровной поверхности.
-
Включите стояночный тормоз.
-
Отключите машину и извлеките ключ из замка зажигания.
Установка подъемного кронштейна
 |  |  | ||
| 1x | 5x | 5x |
Important: На рисунке грузовой кузов условно не показан; не снимайте грузовой кузов.
-
Выверните имеющийся болт и гайку с задней трубы рамы.
Note: Удалите в отходы болт и гайку.
-
Удалите две имеющиеся пластмассовые заклепки с задней трубы рамы.
Note: Сохраните две пластмассовые заклепки.
-
Установите подъемный кронштейн на заднюю трубу рамы с помощью 5 болтов с фланцевыми головками (⅜ x 2½ дюйма) и 5 фланцевых гаек (⅜ дюйма).
Затяните болты с фланцевыми головками (⅜ x 2½ дюйма) с моментом от 37 до 45 Н∙м.
-
Установите две ранее снятые пластмассовые заклепки в заднюю трубу рамы.
Установка упора привода
 | |  | ||
| 1 шт. | 1 шт. | 1x |
Установите упор привода на монтажный кронштейн лотка аккумуляторной батареи с помощью болта и гайки.

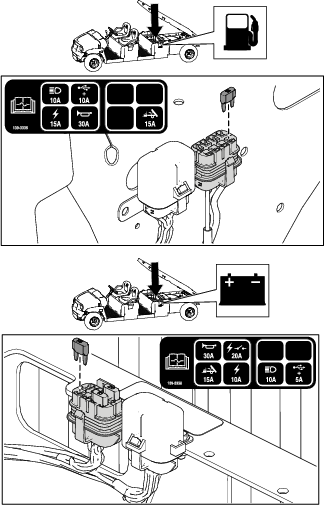

Установка предохранителя
Для машин с серийным номером 403446000 и ниже
 | ||||
| 1x |
Установите предохранитель на 15 А в блок предохранителей.
Для машин с серийным номером 403446001 и выше
| ||||
| 1x |
Установите предохранитель на 15 А в блок предохранителей.
Установка переключателя

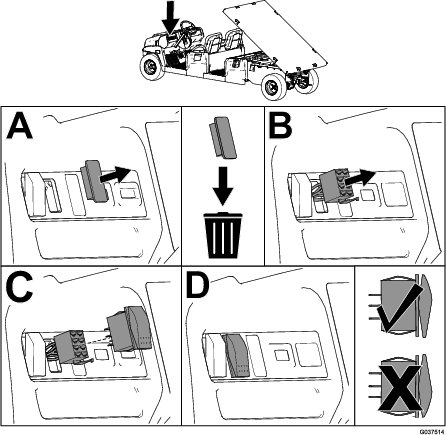

Для машин с серийным номером 411599999 и ниже
 | ||||
| 1x |
-
Удалите пластмассовую заглушку из приборной панели.
Note: Удалите в отходы пластмассовую заглушку.
-
Вставьте разъем переключателя через отверстие в приборной панели.
-
Установите переключатель на разъем переключателя.
-
Убедитесь в правильной ориентации переключателя.

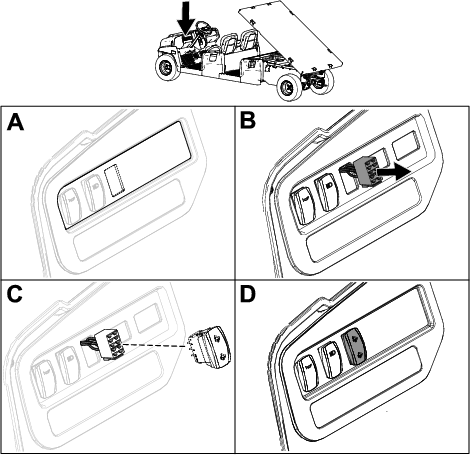

Для машин с серийным номером 411600000 и выше
 | ||||
| 1x |
-
Вырежьте отверстие в наклейке на приборной панели под переключатель.
-
Вставьте разъем переключателя через отверстие в приборной панели.
-
Установите переключатель на разъем переключателя.
-
Убедитесь в правильной ориентации переключателя.

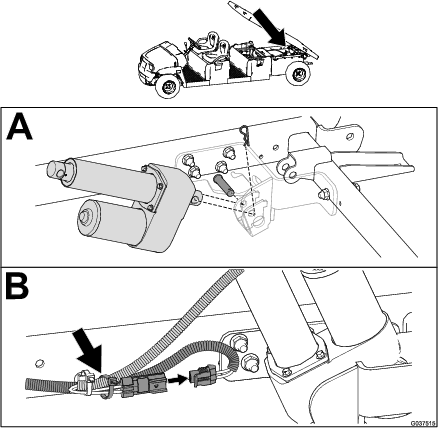

Установка подъемного цилиндра
 |  |  |  | ||
| 1x | 2 шт. | 2 шт. | 1x |
Important: Используйте кабельную стяжку для крепления провода подъемного цилиндра к жгуту проводки подальше от острых или движущихся частей. Проследите за тем, чтобы оставить достаточное провисание жгута проводки для всего его диапазона перемещения.
-
Установите подъемный цилиндр с помощью штифта с отверстием и шплинта.
-
Подсоедините жгут проводки и закрепите его на балке машины с помощью кабельной стяжки.
-
Поверните подъемный цилиндр вверх на 45°, используйте подпорку для поддержки подъемного цилиндра.
-
Нажмите вверх на переключатель, чтобы выдвинуть подъемный цилиндр.
-
Вставьте выдвинутую часть подъемного цилиндра в грузовой кузов с помощью штифта с отверстием и шплинта.
Important: Установите подкладку для поддержки цилиндра таким образом, чтобы он выдвинулся вверх под углом 45°.
Эксплуатация
Предупреждение
При перемещении с поднятым грузовым кузовом автомобиль может перевернуться. При перемещении автомобиля с поднятым кузовом можно повредить кузов.
-
Управлять машиной разрешено только при опущенном грузовом кузове.
-
Опустите грузовой кузов после опорожнения.
Предостережение
Масса кузова может быть большой. Может произойти сдавливание рук или других частей тела.
При опускании кузова держите подальше от него руки и другие части тела.

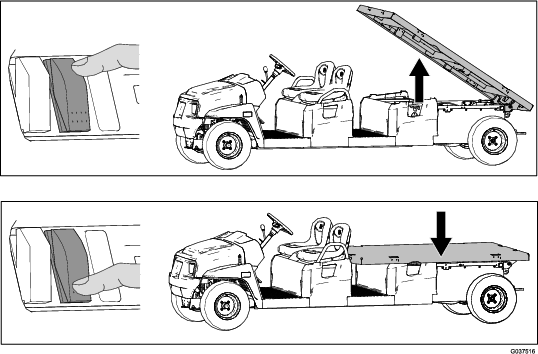

Подъем и опускание кузова
Нажмите вверх на переключатель, чтобы поднять кузов.
Нажмите вниз на переключатель, чтобы опустить кузов.
