Important: Du må montere dette settet sammen med settet for forlenget plan (Toro-modellnr. 07149).

Important: Når du har det elektriske løftesettet montert på det forlengede planet, må sentrert last ikke overstige 181 kg ved løfting, ellers kan det oppstå skader.Hvis du sentrerer lasten mot fronten av lasteplanet, reduseres løftekapasiteten.

Important: Når du monterer det elektriske løftesettet, bruk en kran for å heve det forlengede lasteplanet (Figur 1).

Figur 1

Klargjøre maskinen

Parker maskinen på en jevn flate.
Sett på parkeringsbremsen.
Slå av maskinen og ta ut nøkkelen.

Figur 2

Montere løftebraketten


	1x	5x	5x

Important: Lasteplanet er fjernet fra figuren for tydelighet. Ikke fjern lasteplanet.

Fjern den eksisterende bolten og mutteren fra det bakre rammerøret.

Note: Kast bolten og mutteren.
Fjern de to eksisterende plastnaglene fra det bakre rammerøret.

Note: Behold de to plastnaglene.
Monter løftebraketten til det bakre rammerøret ved hjelp av fem flenshodebolter (⅜ x 2½ tommer) og fem flensmuttere (⅜ tomme).

Trekk flenshodeboltene (⅜ x 2½ tommer) med et moment på 37–45 Nm.
Monter de to tidligere fjernede plastnaglene i det bakre rammerøret.

Figur 3

Montere aktuatorsperren

Kun elektrisk maskin


	1x	1x	1x

Monter aktuatorsperren til monteringsbraketten for batteriholderen ved å bruke bolten og mutteren.

Figur 4

Elektrisk maskin vist

Montere sikringen

For maskiner med serienummer 403446000 og tidligere


		1x

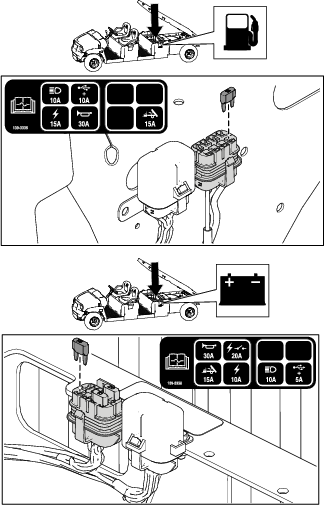

Monter 15 A-sikringen i sikringsblokken.

Figur 5

Bensindrevet maskin vist øverst, elektrisk maskin vist nederst

For maskiner med serienummer 403446001 og senere


		1x

Monter 15 A-sikringen i sikringsblokken.

Figur 6

Bensindrevet maskin vist øverst, elektrisk maskin vist nederst

Montere bryteren

For maskiner med serienummer 411599999 og tidligere


		1x

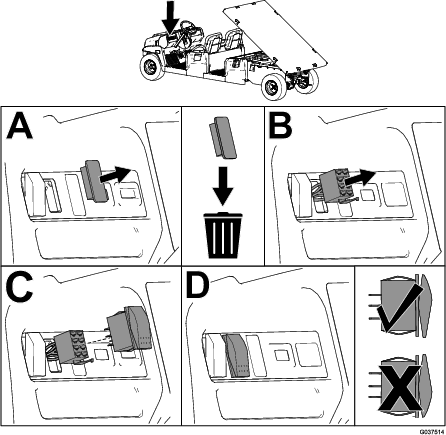

Fjern plastdekslet fra instrumentbordet.

Note: Kast plastdekselet.
Monter bryterkontakten gjennom åpningen i dashbordet.
Monter bryteren til bryterkontakten.
Kontroller at bryteren er riktig innrettet.

Figur 7

For maskiner med serienummer 411600000 og senere


		1x

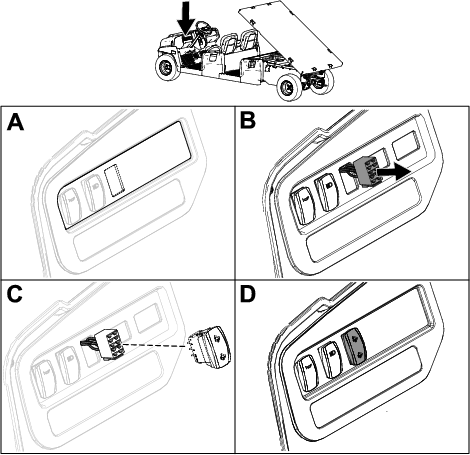

Skjær ut åpningen i dashbordets merke for bryteren.
Monter bryterkontakten gjennom åpningen i dashbordet.
Monter bryteren til bryterkontakten.
Kontroller at bryteren er riktig innrettet.

Figur 8

Montere løftesylinderen


	1x	2x	2x	1x

Important: Bruk kabelfestet for å feste løftesylinderledningen til ledningssatsen, unna skarpe eller bevegelige deler. Kontroller at det er nok slakk i ledningssatsen for hele bevegelsessyklusen.

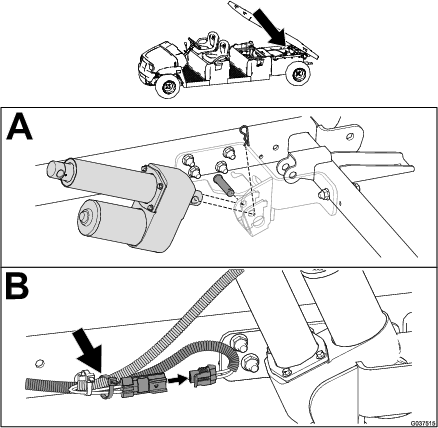

Monter løftesylinderen med en splittpinne og hårnålssplint.
Koble til ledningssatsen, og fest den til maskinskinnen med kabelfestet.
Drei løftesylinderen oppover til en 45° vinkel, bruk deretter en trekloss til å støtte løftesylinderen.
Trykk oppover på bryteren for å forlenge løftesylinderen.
Monter den forlengede delen av løftesylinderen til lasteplanet ved hjelp av en splittpinne og hårnålssplint.

Figur 9

Important: Bruk en blokk til støtte løftesylinderen slik at den går oppover i en vinkel på 45°.

Figur 10

Bruk

Advarsel

Hvis du kjører mens lastekassen er hevet, kan dette føre til at maskinen velter eller ruller. Kassestrukturen kan bli skadet hvis du opererer maskinen med kassen hevet.

Bruk maskinen bare når lastekassen er nede.
Når du har lesset av lasten på lastekassen, senker du ned kassen.

Forsiktig

Lasteplanet kan være tungt. Hender eller andre kroppsdeler kan bli knust.

Hold hender og andre kroppsdeler unna når lasteplanet senkes.

Heve og senke planet

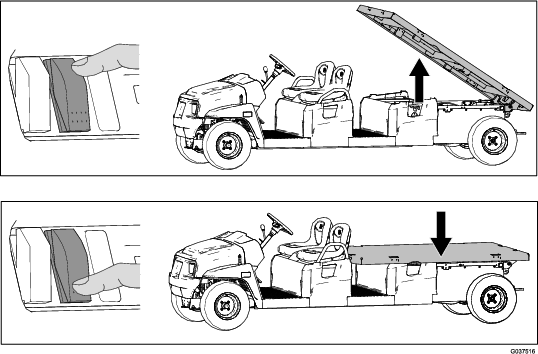

Trykk oppover på bryteren for å løfte planet.

Trykk nedover på bryteren for å senke planet.

Figur 11

12 V Elektrisk løftesett

Workman® GTX-bruksbil med forlenget plan

Model No. 07167-Serial No. 404400001 and Up

Model No. 07168-Serial No. 404400001 and Up
