Kit de elevación eléctrica de 12 V

Vehículo utilitario Workman® GTX con plataforma extendida

Model No. 07167-Serial No. 404400001 and Up

Model No. 07168-Serial No. 404400001 and Up

Important: Debe instalar este kit conjuntamente con el Kit de plataforma extendida (Modelo Toro Nº 07149).

Important: Cuando el Kit de elevación eléctrica está instalado en la plataforma extendida, no supere los 181 kg (400 libras) al elevar una carga centrada, para evitar que se produzcan daños.Si la carga se centra hacia la parte delantera de la plataforma de carga, la capacidad de elevación disminuye.

Important: Al instalar el Kit de elevación eléctrica, utilice una grúa o un polipasto para elevar la plataforma de carga extendida (Figura 1).

g037510

Figura 1

Preparación de la máquina

  1. Estacione la máquina en una superficie nivelada.

  2. Ponga el freno de estacionamiento.

  3. Pare el motor y retire la llave de contacto.

g038563

Figura 2

Instalación del soporte de elevación

GraphicGraphicGraphic
1x5x5x

Important: Para mayor claridad la plataforma de carga no está ilustrada en la figura; no desmonte la plataforma de carga.

  1. Retire el perno y la tuerca existentes del tubo trasero del bastidor.

    Note: Deseche el perno y la tuerca.

  2. Retire los 2 remaches de plástico existentes del tubo trasero del bastidor.

    Note: Guarde los 2 remaches de plástico.

  3. Instale el soporte de elevación en el tubo trasero del bastidor con los 5 pernos con arandela prensada (⅜" x 2½") y las 5 tuercas con arandela prensada (⅜").

    Apriete los pernos con arandela prensada (⅜" x 2½") a 37 - 45 N·m (27 - 33 pies-libra).

  4. Instale los 2 remaches de plástico que se retiraron anteriormente en el tubo trasero del bastidor.

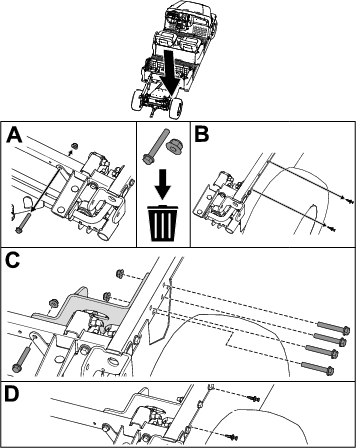

g281201

Figura 3

Instalación del tope del actuador

Máquina eléctrica solamente
GraphicGraphicGraphic
1x1x1x

Instale el tope del actuador en el soporte de montaje de la bandeja de la batería con el perno y la tuerca.

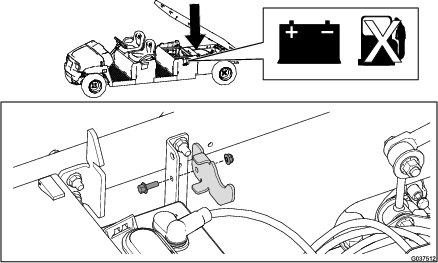

g037512

Figura 4

Máquina eléctrica ilustrada

Instalación del fusible

Máquinas con número de serie 403446000 y anteriores

Graphic
1x

Instale el fusible de 15 amperios en el bloque de fusibles.

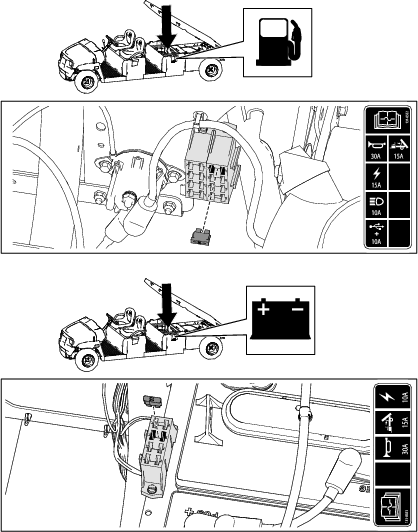

g281197

Figura 5

Arriba: Máquina de gasolina; Abajo: Máquina eléctrica

Máquinas con número de serie 403446001 y posteriores

Graphic
1x

Instale el fusible de 15 amperios en el bloque de fusibles.

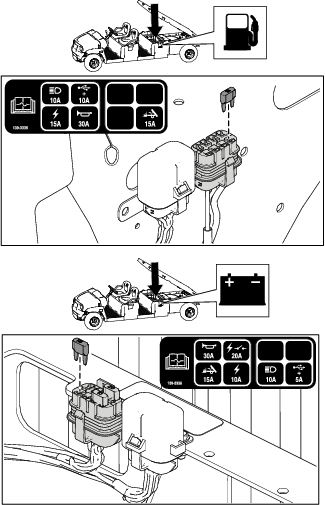

g281196

Figura 6

Arriba: Máquina de gasolina; Abajo: Máquina eléctrica

Instalación del interruptor

Máquinas con número de serie 411599999 y anteriores

Graphic
1x

  1. Retire la tapa de plástico del salpicadero.

    Note: Deseche la tapa de plástico.

  2. Instale el conector del interruptor a través del hueco del salpicadero.

  3. Conecte el interruptor al conector del interruptor.

  4. Asegúrese de que el interruptor está correctamente orientado.

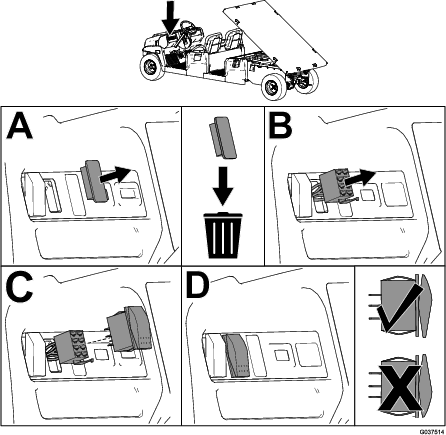

g037514

Figura 7

Máquinas con número de serie 411600000 y posteriores

Graphic
1x

  1. Recorte el hueco del interruptor en la pegatina del salpicadero.

  2. Instale el conector del interruptor a través del hueco del salpicadero.

  3. Conecte el interruptor al conector del interruptor.

  4. Asegúrese de que el interruptor está correctamente orientado.

g378635

Figura 8

Instalación del cilindro de elevación

GraphicGraphicGraphicGraphic
1x2x2x1x

Important: Utilice la brida para sujetar el cable del cilindro de elevación al arnés de cables, lejos de piezas afiladas o móviles. Asegúrese de dejar suficiente holgura en el arnés de cables para que pueda moverse libremente.

  1. Instale el cilindro de elevación con un pasador y una chaveta.

  2. Conecte el arnés de cables y sujételo al larguero de la máquina con una brida.

  3. Gire el cilindro de elevación hacia arriba a un ángulo de 45°, luego utilice un bloque para sostener el cilindro de elevación.

  4. Presione el interruptor hacia arriba para extender el cilindro de elevación.

  5. Conecte la sección extendida del cilindro de elevación a la plataforma de carga con un pasador y una chaveta.

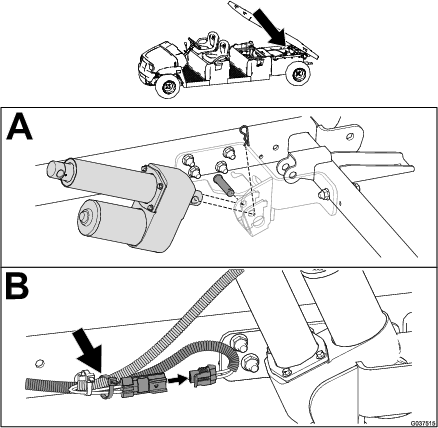

g037515

Figura 9

Important: Apoye el cilindro de elevación en un bloque de manera que se extienda hacia arriba a un ángulo de 45°.

g038792

Figura 10

Operación

Advertencia

Si se conduce la máquina con la caja de carga elevada, la máquina puede volcar o rodar más fácilmente. La estructura de la plataforma puede dañarse si usted conduce la máquina con la plataforma elevada.

  • Utilice la máquina únicamente con la caja de carga bajada.

  • Después de descargar el contenido de la plataforma de carga, baje la plataforma.

Cuidado

El peso de la plataforma puede ser muy elevado. Puede aplastar las manos u otras partes del cuerpo.

Mantenga alejadas las manos y otras partes del cuerpo mientras baje la plataforma.

Elevación y bajada de la plataforma

Presione el interruptor hacia arriba para elevar la plataforma.

Presione el interruptor hacia abajo para bajar la plataforma.

g037516

Figura 11
