12V Elektro-Lift Kit

Nutzfahrzeug Workman® GTX mit verlängerter Ladefläche

Model No. 07167-Serial No. 404400001 and Up

Model No. 07168-Serial No. 404400001 and Up

Important: Dieses Kit muss in Verbindung mit dem Ladefläche-Verlängerungskit eingebaut werden (Toro Modell-Nr. 07149).

Important: Wenn der Elektrohub an der verlängerten Ladepritsche montiert ist, sollten Sie 181 kg nicht überschreiten, wenn Sie eine zentrierte Ladung anheben, sonst könnten Schäden entstehen.Wenn Sie die Last zur Front der Ladepritsche zentrieren, nimmt die Hubkapazität ab.

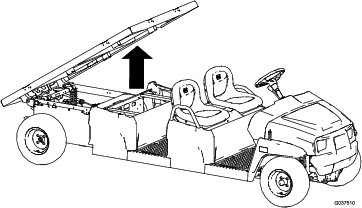

Important: Für den Einbau des Elektrohubs wird eine Hebevorrichtung zum Anheben der verlängerten Ladefläche benötigt (Bild 1).

g037510

Bild 1

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

g038563

Bild 2

Befestigen der Hubhalterung

GraphicGraphicGraphic
1x5x5x

Important: Die Ladefläche wurde für eine bessere Darstellung aus der Abbildung entfernt worden; entfernen Sie nicht die Ladefläche.

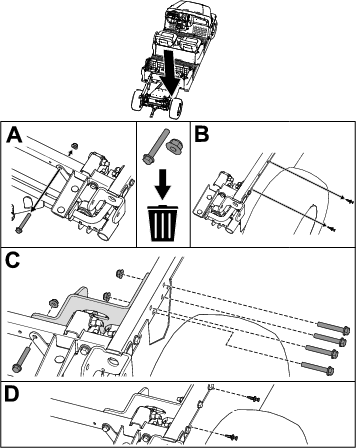

  1. Entfernen Sie die vorhandene Schraube und Mutter vom Hinterrahmenrohr.

    Note: Werfen Sie die Schraube und Mutter weg.

  2. Entfernen Sie die zwei vorhandenen Kunststoffnieten vom Hinterrahmenrohr.

    Note: Bewahren Sie die zwei Kunststoffnieten auf.

  3. Befestigen Sie die Hubhalterung mit fünf Bundkopfschrauben (ā…œ" x 2½") und fünf Bundmuttern (ā…œ") am Hinterrahmenrohr.

    Ziehen Sie die Bundkopfschrauben (ā…œ" x 2½") mit 37-45 Nāˆ™m an.

  4. Setzen Sie die zwei vorher entfernten Kunststoffnieten in das Hinterrahmenrohr ein.

g281201

Bild 3

Befestigen des Aktuatoranschlags

Nur elektrische Maschinen
GraphicGraphicGraphic
1x1x1x

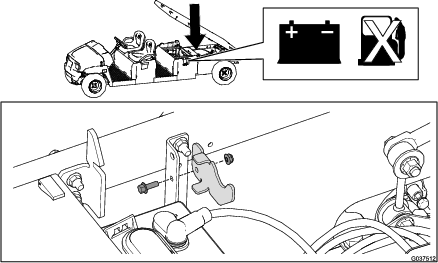

Befestigen Sie den Aktuatoranschlag mit der Schraube und Mutter an der Befestigungshalterung des Batteriefachs.

g037512

Bild 4

Bild zeigt elektrische Maschine

Einsetzen der Sicherung

Für Maschinen mit Seriennummer 403446000 und früher

Graphic
1x

Setzen Sie die 15-A-Sicherung in den Sicherungsblock.

g281197

Bild 5

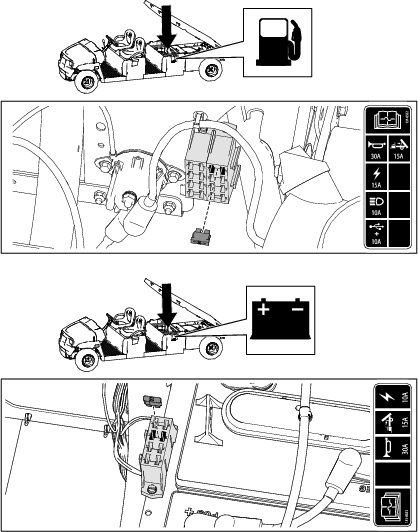

Bild oben zeigt Benzinmaschine; Bild unten zeigt elektrische Maschine

Für Maschinen ab der Seriennummer 403446001

Graphic
1x

Setzen Sie die 15-A-Sicherung in den Sicherungsblock.

g281196

Bild 6

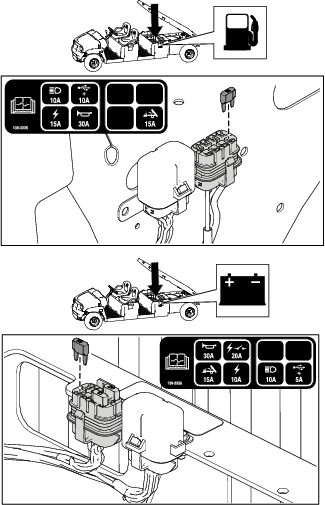

Bild oben zeigt Benzinmaschine; Bild unten zeigt elektrische Maschine

Einbauen des Schalters

Für Maschinen mit Seriennummer 411599999 und früher

Graphic
1x

  1. Nehmen Sie die Kunststoffabdeckung vom Armaturenbrett ab.

    Note: Werfen Sie die Kunststoffabdeckung weg.

  2. Setzen Sie den Schalteranschluss durch die Öffnung im Armaturenbrett ein.

  3. Befestigen Sie einen Schalter am Schalteranschluss.

  4. Stellen Sie sicher, dass der Schalter richtig ausgerichtet ist.

g037514

Bild 7

Für Maschinen ab der Seriennummer 411600000

Graphic
1x

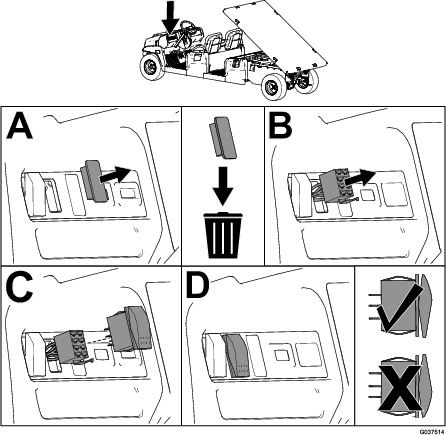

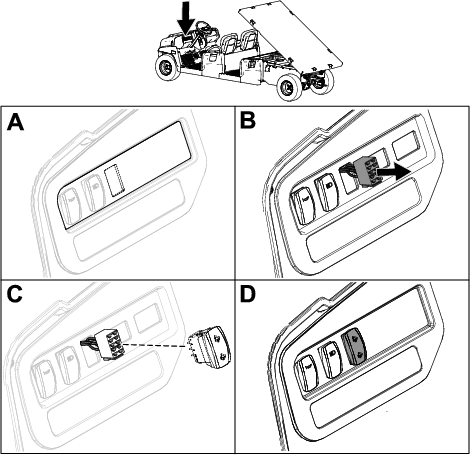

  1. Schneiden Sie die Öffnung für den Schalter in den Aufkleber auf dem Armaturenbrett.

  2. Setzen Sie den Schalteranschluss durch die Öffnung im Armaturenbrett ein.

  3. Befestigen Sie einen Schalter am Schalteranschluss.

  4. Stellen Sie sicher, dass der Schalter richtig ausgerichtet ist.

g378635

Bild 8

Befestigen des Hubzylinders

GraphicGraphicGraphicGraphic
1x2x2x1x

Important: Befestigen Sie das Kabel des Hubzylinders mit Kabelbinden so am Kabelbaum, dass es keine scharfen oder beweglichen Teile berührt. Stellen Sie sicher, dass noch genügend Spiel im Kabelbaum für den gesamten Bewegungsbereich verbleibt.

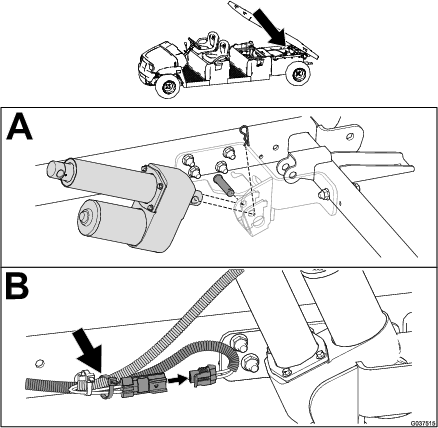

  1. Befestigen Sie den Hubzylinder mit einem Lastösenbolzen und Splint.

  2. Befestigen Sie den Kabelbaum mit Kabelbinden an der Maschinenschiene.

  3. Drehen Sie den Hubzylinder um 45 Grad nach oben und stützen Sie den Hubzylinder dann mit einem Block ab.

  4. Drücken Sie oben auf den Schalter, um den Hubzylinder auszufahren.

  5. Befestigen Sie den ausgefahrenen Teil des Hubzylinders mit einem Lastösenbolzen und einem Splint an der Ladepritsche.

g037515

Bild 9

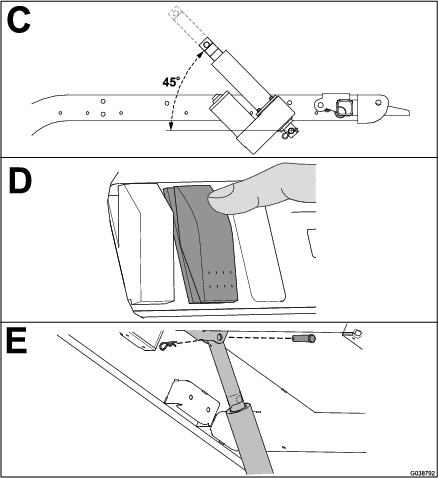

Important: Stützen Sie den Hubzylinder mit einem Block ab, sodass er in einem 45°-Winkel nach oben ausgefahren ist.

g038792

Bild 10

Betrieb

Warnung:

Wenn Sie die Maschine mit angehobener Staubox fahren, kann die Maschine leicht umkippen oder sich überschlagen. Die Stauboxstruktur kann beschädigt werden, wenn Sie die Maschine mit angehobener Staubox verwenden.

  • Setzen Sie die Maschine nur bei abgesenkter Staubox ein.

  • Senken Sie die Staubox ab, wenn Sie den Inhalt in die Staubox geladen haben.

Achtung

Die Ladepritsche ist u. U. schwer. Hände und andere Körperteile können zerquetscht werden.

Halten Sie Ihre Hände und andere Körperteile fern, wenn die Staubox abgesenkt wird.

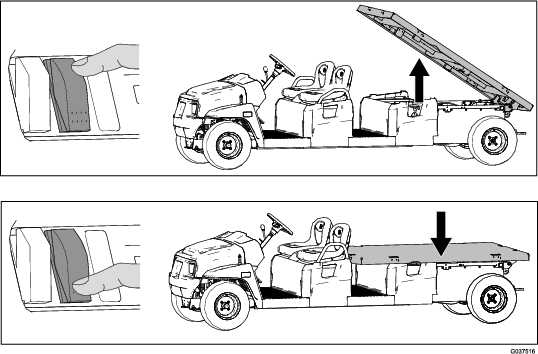

Anheben und Absenken der Ladefläche

Drücken Sie den Schalter nach oben, um die Ladepritsche anzuheben.

Drücken Sie den Schalter nach unten, um die Ladepritsche abzusenken.

g037516

Bild 11
