Important: Du skal montere dette sæt sammen med det forlængede ladsæt (Toro-modelnr. 07149).

Important: Når sættet til elektrisk løft er monteret på det forlængede lad, må du ikke overstige 181 kg, når du løfter en centreret last. Ellers kan der opstå skader.Hvis du centrerer lasten mod ladets front, mindskes løftekapaciteten.

Important: Ved montering af sættet til elektrisk løft skal du bruge en løbekran til at hæve det forlængede lad (Figur 1).

Figur 1

Klargøring af maskinen

Parker maskinen på en plan flade.
Aktiver parkeringsbremsen.
Sluk for maskinen, og tag nøglen ud.

Figur 2

Montering af løftebeslaget


	1x	5x	5x

Important: Ladet er fjernet fra illustrationen af hensyn til tydeligheden. Afmonter ikke ladet.

Fjern den eksisterende bolt og møtrik fra det bageste stelrør.

Note: Kasser bolten og møtrikken.
Fjern de to eksisterende plastnitter fra det bageste stelrør.

Note: Gem de to plastnitter.
Fastgør løftebeslaget på det bageste stelrør med fem flangehovedbolte (⅜" x 2½") og fem flangemøtrikker (⅜").

Tilspænd flangehovedskruerne (⅜" x 2½") til et moment på 37 til 45 Nm.
Fastgør de 2 plastnitter, der blev fjernet tidligere, i det bageste stelrør.

Figur 3

Montering af aktuatorstopperen

Kun elektrisk maskine


	1x	1x	1x

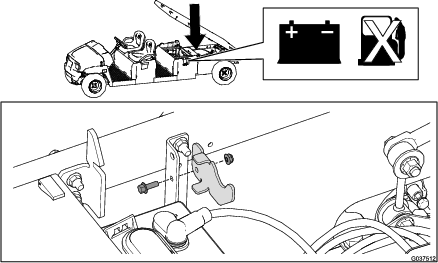

Fastgør aktuatorstopperen til batteribakkens monteringsbeslag med bolten og møtrikken.

Figur 4

Elektrisk maskine er vist

Montering af sikringen

For maskiner med serienummer 403446000 og tidligere


		1x

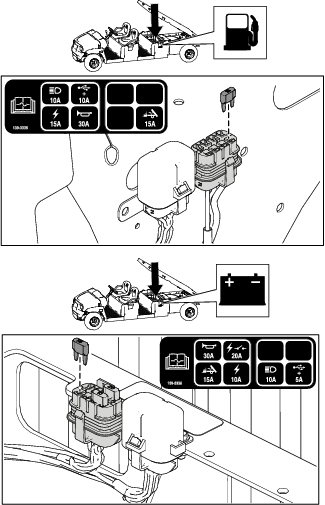

Monter 15 A-sikringen i sikringsblokken.

Figur 5

Benzindrevet maskine er vist øverst. Elektrisk maskine er vist nederst

For maskiner med serienummer 403446001 og senere


		1x

Monter 15 A-sikringen i sikringsblokken.

Figur 6

Benzindrevet maskine er vist øverst. Elektrisk maskine er vist nederst

Montering af kontakten

For maskiner med serienummer 411599999 og tidligere


		1x

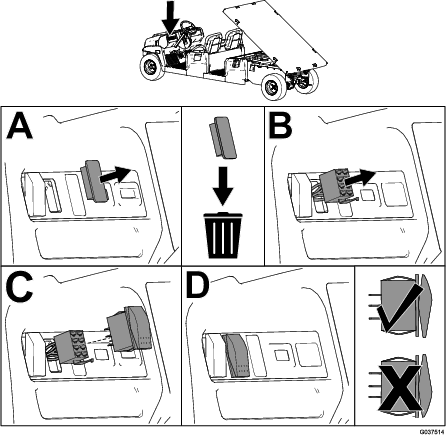

Fjern plastdækslet fra instrumentbrættet.

Note: Kasser plastdækslet.
Monter kontaktstikket gennem åbningen i instrumentbrættet.
Monter kontakten til kontaktstikket.
Sørg for, at kontakten vender korrekt.

Figur 7

For maskiner med serienummer 411600000 og senere


		1x

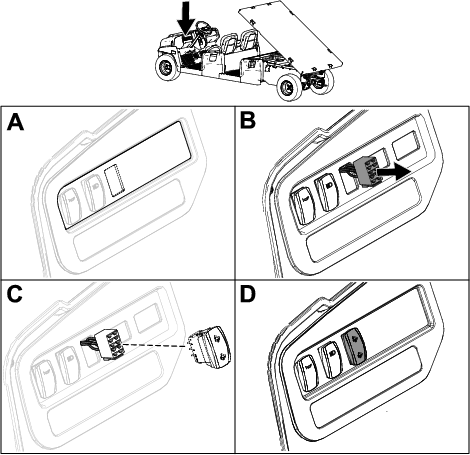

Skær et hul ud i kontaktmærkaten på instrumentbrættet.
Monter kontaktstikket gennem åbningen i instrumentbrættet.
Monter kontakten til kontaktstikket.
Sørg for, at kontakten vender korrekt.

Figur 8

Montering af løftecylinderen


	1x	2x	2x	1x

Important: Brug kabelbåndet til at fastgøre løftecylinderens ledning til ledningsnettet. Undgå at fastgøre den i nærheden af skarpe eller bevægelige dele. Sørg for, at der er nok slæk i ledningsnettet til hele dens fulde bevægelse.

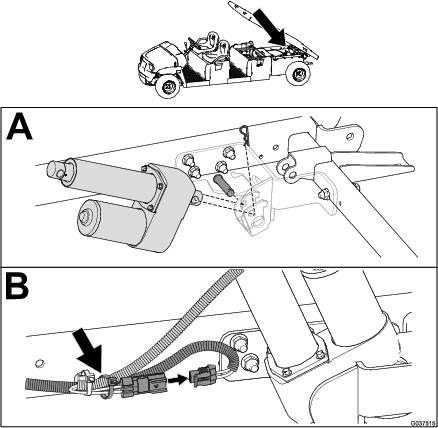

Monter løftecylinderen med en gaffelbolt og låseclips.
Tilslut ledningsnettet, og fastgør det til maskinens skinne med kabelbåndet.
Drej løftecylinderen opad til en vinkel på 45 grader, og brug derefter en klods til at understøtte løftecylinderen.
Tryk kontakten opad for at strække løftecylinderen ud.
Monter den udstrakte del af løftecylinderen på ladet med en gaffelbolt og låseclips.

Figur 9

Important: Brug en blok til at understøtte løftecylinderen, så at den stikker opad i en vinkel på 45 °.

Figur 10

Betjening

Advarsel

Kørsel med hævet lad kan medføre, at maskinen nemmere tipper eller vælter. Ladets struktur kan blive beskadiget, hvis du betjener maskinen med ladet hævet.

Betjen kun maskinen, når ladet er nede.
Når indholdet i ladet er aflæsset, skal ladet sænkes.

Forsigtig

Ladet kan være tungt. Hænder eller andre kropsdele kan blive knust.

Hold hænder og andre kropsdele væk, når du sænker ladet.

Hævning og sænkning af ladet

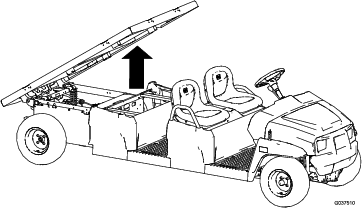

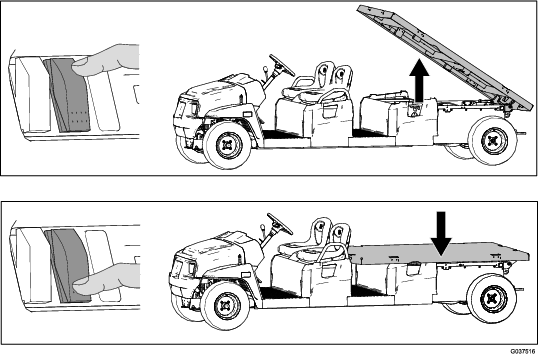

Tryk kontakten opad for at hæve ladet.

Tryk nedad på kontakten for at sænke ladet.

Figur 11

12 V sæt til elektrisk løft

Workman® GTX-arbejdskøretøj med forlænget lad

Model No. 07167-Serial No. 404400001 and Up

Model No. 07168-Serial No. 404400001 and Up
