Important: U moet deze set samen monteren met de verlengde laadbak (Toro modelnr. 07149).
Important: Indien u de elektrische hefset monteert op de verlengde laadbak, mag u om beschadiging te voorkomen geen gecentreerde ladingen van meer dan 181 kg heffen. Als u het zwaartepunt van de lading verplaatst naar de voorzijde van de laadbak, wordt het hefvermogen kleiner.

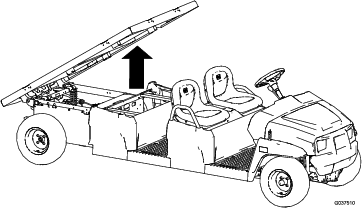

Important: Gebruik bij de montage van de elektrische hefset een takel om de verlengde laadbak op te tillen (Figuur 1).
De machine klaarmaken voor de montage
-
Parkeer de machine op een horizontaal oppervlak.
-
Stel de parkeerrem in werking.
-
Zet de machine uit en verwijder het sleuteltje.

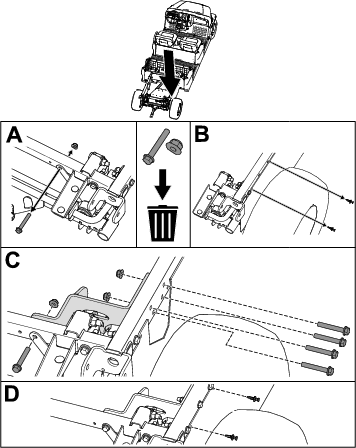

De hefbeugel monteren
 |  |  | ||
| 1x | 5x | 5x |
Important: De laadbak wordt voor de duidelijkheid niet weergegeven op de afbeelding; verwijder de laadbak niet.
-
Verwijder de aanwezige bout en moer van de buis van het achterframe.
Note: Gooi de bout en moer weg.
-
Verwijder de aanwezige plastic popnagels van de buis van het achterframe.
Note: Bewaar de 2 plastic popnagels.
-
Monteer de hefbeugel aan de buis van het achterframe met 5 flenskopbouten (⅜" x 2½") and 5 flensmoeren (⅜").
Draai de flenskopbouten (⅜" x 2½") vast met een torsie van 37 tot 45 N·m.
-
Bevestig de 2 eerder verwijderde plastic popnagels in de buis van het achterframe.

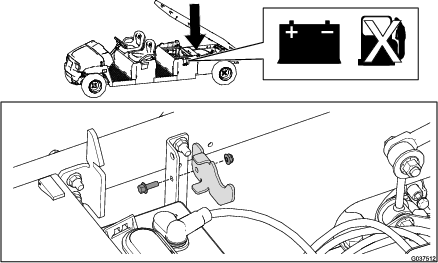

De actuatoraanslag monteren
 | |  | ||
| 1x | 1x | 1x |
Monteer de actuatoraanslag aan de montagebeugel van de accubak met de bout en moer.

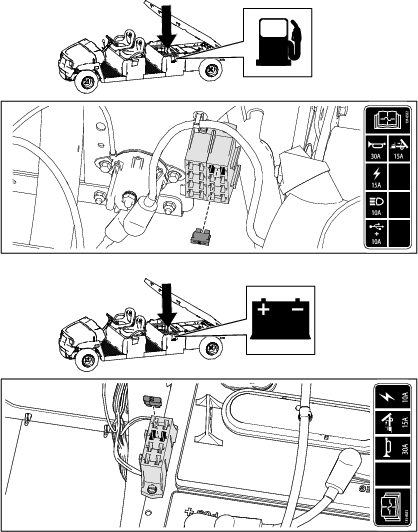

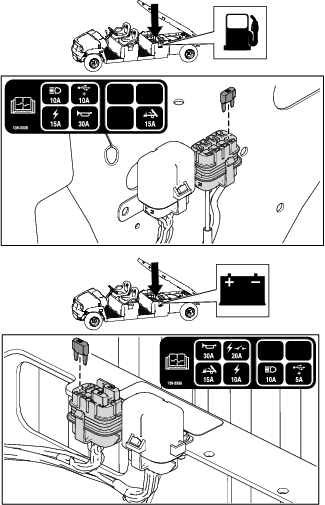

De zekering plaatsen
Voor machines met serienummer 403446000 en lager
 | ||||
| 1x |
Plaats de zekering van 15 A in de zekeringhouder.
Voor machines met serienummer 403446001 en hoger
| ||||
| 1x |
Plaats de zekering van 15 A in de zekeringhouder.
De schakelaar monteren

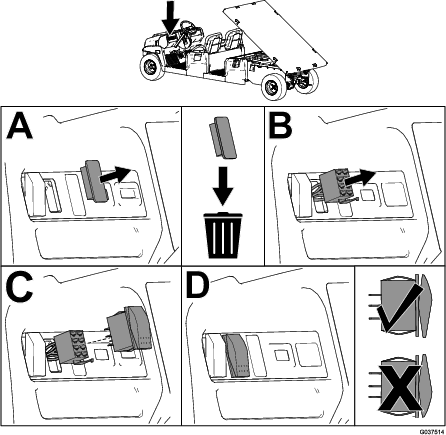

Voor machines met serienummer 411599999 en lager
 | ||||
| 1x |
-
Verwijder de plastic kap van het dashboard.
Note: Gooi de plastic kap weg.
-
Monteer de aansluiting van de schakelaar door de opening in het dashboard.
-
Monteer de schakelaar aan de schakelaaraansluiting.
-
Zorg ervoor dat de schakelaar juist geörienteerd is.

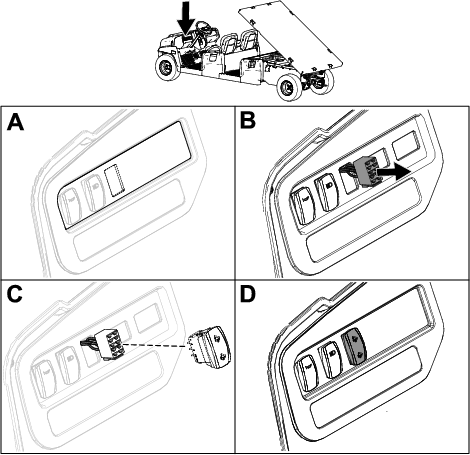

Voor machines met serienummer 411600000 en hoger
 | ||||
| 1x |
-
Snijd de opening in het dashboardplaatje uit voor de schakelaar.
-
Monteer de aansluiting van de schakelaar door de opening in het dashboard.
-
Monteer de schakelaar aan de schakelaaraansluiting.
-
Zorg ervoor dat de schakelaar juist geörienteerd is.

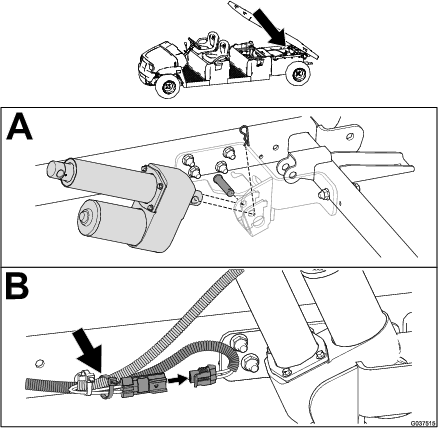

De hefcilinder monteren
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: Gebruik de kabelbinder om de kabel van de hefcilinder aan de kabelboom, uit de buurt van scherpe of bewegende onderdelen te bevestigen. Zorg dat de kabelboom niet te strak gespannen is om volledige bewegingsvrijheid te garanderen.
-
Monteer de hefcilinder met een gaffelpen en een haarspeldveer.
-
Sluit de kabelboom aan en bevestig hem met de kabelbinder aan de machinerail.
-

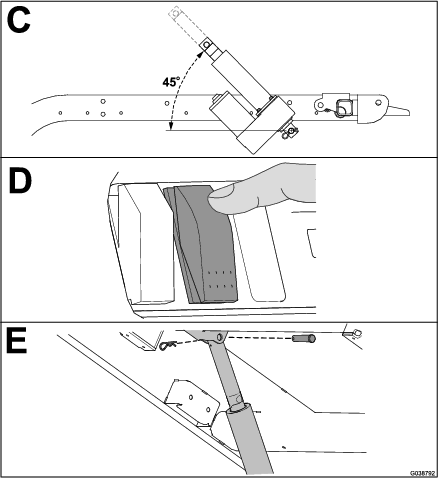

Draai de hefcilinder naar boven naar een hoek van 45°; ondersteun dan de hefcilinder met een blok.
-
Druk de schakelaar naar boven om de hefcilinder naar buiten te schuiven.
-
Monteer het uitgeschoven gedeelte van de hefcilinder aan de laadbak met een gaffelpen en een haarspeldveer.
Important: Ondersteun de heficlinder met een blok zodat het in een hoek van 45° omhoog staat.
Bediening
Waarschuwing
Als de laadbak tijdens het rijden omhoogstaat, bestaat de kans dat de machine gemakkelijker omslaat of gaat rollen. De laadbak kan beschadigd raken als deze tijdens het gebruik van de machine omhoogstaat.
-
Gebruik de machine uitsluitend als de laadbak is neergelaten.
-
Nadat de inhoud in de laadbak is gestort, moet u de laadbak neerlaten.
Voorzichtig
De laadbak kan zwaar zijn. Handen of andere lichaamsdelen kunnen bekneld raken.
Houd handen en andere lichaamsdelen uit de buurt van de bak als u deze neerlaat.

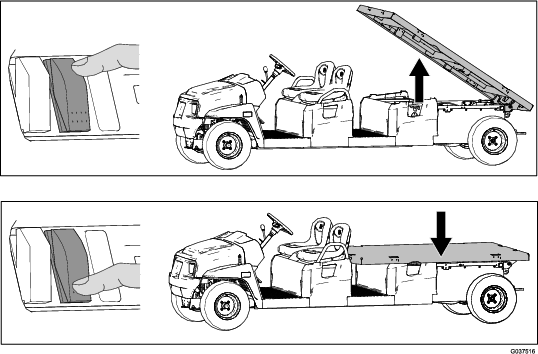

De laadbak naar boven en naar beneden bewegen
Druk de schakelaar naar boven om de laadbak omhoog te brengen.
Druk de schakelaar naar beneden om de laadbak omlaag te brengen.
