Hjuldrivningsfästsats

1. Parkera maskinen på en plan yta.

2. Stäng av motorn och ta ut nyckeln från maskinen (i förekommande fall).

3. Koppla in parkeringsbromsen.

4. Vänta tills alla rörliga delar har stannat och låt motorn svalna innan du utför service eller ställer den i förvar.

5. Lossa tändkabeln.

1. Ta bort vinkelhävarmens kåpa och hake.

2. Ta bort remmarna från drivskivan.

3. Ta bort greppen för broms- och hjuldrivningsspak.

4. Ta bort gasreglaget.

   Note: Kassera gasreglaget.

5. Ta bort avståndsbrytaren från hjuldrivningsfästet.

6. Ta bort hjuldrivningsfästet från handtaget.

   Note: Kassera hjuldrivningsfästet.

7. Lossa kopplingsvajern från kopplingsenheten på motorn och konsolen.

   Note: Kassera kopplingsvajern.

8. Lossa motorns fästskruvar.

9. Rengör ramen och kontrollera om den är skadad eller sliten.

10. Ta bort drivskivan från motoraxeln (Figur 1).



    Figur 1

    1. Fyrkantsnyckel
    2. Drivskiva
    3. Bricka (5/16 tum)
    4. Låsbricka
    5. Skruv (5/16 x 1 tum)

11. Ta bort det befintliga kopplingsfästet enligt Figur 5.

Delar som behövs till detta steg:

1. Ta bort och behåll konsolkåpan och de motsvarande fästelementen.

2. Montera det svarta vredet på hjuldrivningsspaken (Figur 2).

3. Montera hjuldrivningsspaken på hjuldrivningsfästet enligt Figur 2.

4. Montera kopplingsvajern på svängtappen och fäst den med saxpinnen (Figur 2).

5. Montera svängtappen på hjuldrivningsfästet enligt Figur 2.

6. Montera drivlänken på hjuldrivningsspaken och svängtappen enligt Figur 2.

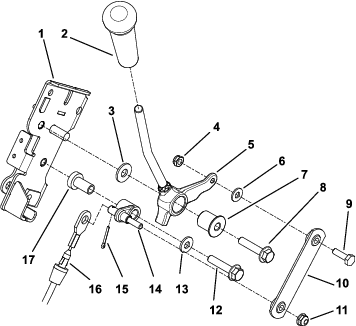

   Figur 2

   1. Hjuldrivningsfäste
   2. Vred
   3. Planbricka (0,31 x 0,73 tum)
   4. Låsmutter (¼ tum)
   5. Hjuldrivningsspak
   6. Planbricka (0,28 x ⅝ tum)
   7. Flänsbussning
   8. Skruv (5/16 x 1 ½ tum)
   9. Skruv (¼ x ⅞ tum)
   10. Drivlänk
   11. Låsmutter (¼ tum)
   12. Skruv (5/16 x 1 ½ tum)
   13. Planbricka (¼ tum)
   14. Svängtapp
   15. Saxpinne
   16. Kopplingsvajer
   17. Flänsbussning

7. Montera gasreglaget på hjuldrivningsfästet enligt Figur 3.

8. Dra åt muttern tills fjädern komprimeras och dra sedan tillbaka den ett halvt varv.

   Note: När du har justerat muttern ska du se till att gasreglaget inte rör sig när motorn är på hög tomgång. Dra åt muttern något om den rör sig.

9. Montera avståndsbrytaren på hjuldrivningsfästet med två skruvar (10–24 x ⅜ tum). Se Figur 3.

10. Montera gasvajern på gasreglaget (Figur 3).



    Figur 3

    1. Skruv (¼ x 1 ¼ tum)
    2. Planbricka (0,28 x ⅝ tum)
    3. Friktionsbricka
    4. Gasreglage
    5. Gasvajer
    6. Friktionsbricka
    7. Hjuldrivningssats
    8. Kompressionsfjäder
    9. Tunn låsmutter (¼ tum)
    10. Avståndsbrytare
    11. Skruv (10–24 x ⅜ tum)

11. Montera hjuldrivningsfästsatsen under handtaget med handtagsklämman överst enligt Figur 4.

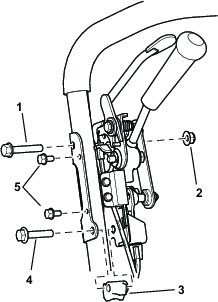

    Figur 4

    1. Skruv (5/16 x 1 ¾ tum)
    2. Låsmutter (5/16 tum)
    3. Handtagsklämma
    4. Skruv (5/16 x 1 ½ tum)
    5. Skruv (M6 x 1 tum)

12. Montera konsolkåpan som du tog bort tidigare och de motsvarande fästelementen.

Delar som behövs till detta steg:

1. Montera kopplingsfästet på motorns sida (Figur 5).

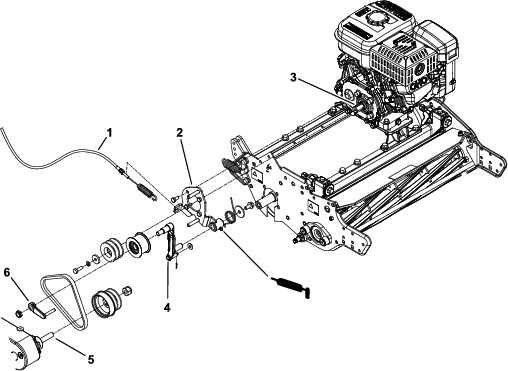

   Figur 5

   1. Kopplingsvajer
   2. Kopplingsfäste
   3. Motorns utgångsaxel
   4. Kopplingsspak
   5. Kraftuttagsaxel
   6. Remstyrning

2. Montera den fyrkantiga nyckeln på utgångsaxeln (Figur 6).

   Note: Applicera monteringssmörjmedel på nyckeln och utgångsaxeln före montering.

3. Montera drivskivan, brickan (5/16 tum), låsbrickan och skruven (5/16 x 1 tum) enligt Figur 6.



   Figur 6

   1. Fyrkantsnyckel
   2. Drivskiva
   3. Bricka (5/16 tum)
   4. Låsbricka
   5. Skruv (5/16 x 1 tum)

4. Montera kopplingsspaken i kopplingsfästet (Figur 5).

5. Montera vridfjädern på kopplingsfästet med en bricka (⅜ x 1 ⅜ tum) och en skruv (⅜ x ¾ tum) enligt Figur 5.

6. Montera mellanremskivan på kopplingsspaken med en remstyrning och en sexkantsmutter (Figur 5).

7. Placera remmarna i kopplingssatsen.

8. Mät mittavståndet mellan motorns utgångsaxel och kraftuttagsaxeln (Figur 7).

   Note: Se till att avståndet mellan axlarna är 13,18–13,49 cm.

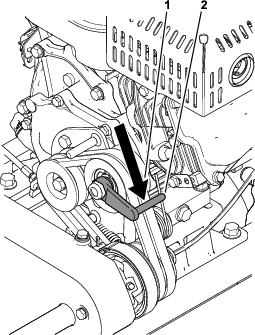

   Figur 7

   1. Motorns utgångsaxel
   2. Kraftuttagsaxel

9. Dra åt motorns fästskruvar.

10. Se till att drivskivan riktas in inom ett maximalt avstånd på 0,76 mm. Se (Figur 8).



    Figur 8

    1. Se till att drivskivan riktas in inom ett maximalt avstånd på 0,76 mm.

11. Montera gasvajern på motorn. Se bruksanvisningen.

12. Montera kopplingskabeln på kopplingsplattan och kopplingsspaken (Figur 9).



    Figur 9

    1. Kopplingsplatta
    2. Kopplingsvajer
    3. Kopplingsvajerns fjäderände
    4. Kopplingsspak

13. Smörj kopplingsfästet (Figur 5).

14. Montera remmarna i drivskivorna.

15. När hjuldrivningsspaken är inkopplad justerar du remstyrningen till ett mellanrum på 0,8–2,4 mm mellan remmens baksida och styrningen (Figur 10).



    Figur 10

    1. Mellanrum på 0,8–2,4 mm
    2. Remstyrning

1. Justera kopplingskabeln. Se bruksanvisningen.

2. Justera gasvajern. Se bruksanvisningen.

3. Smörj maskinen enligt instruktionerna i bruksanvisningen.
