Tractiebeugel set

1. Parkeer de machine op een horizontaal oppervlak.

2. Zet de motor af en haal het sleuteltje uit de machine (indien deze hiervan is voorzien).

3. Stel de parkeerrem in werking.

4. Wacht totdat alle bewegende delen tot stilstand zijn gekomen en laat de motor afkoelen voordat u onderhoud uitvoert of de machine opbergt.

5. Maak de bougiekabel los.

1. Demonteer de tuimelaar afdekking en vergrendeling.

2. Neem de riemen van de aandrijfpoelie.

3. Demonteer de handvaten van de remhendel en de tractiehendel.

4. Demonteer de tractiehendel.

   Note: Gooi de tractiehendel weg.

5. Demonteer de naderingsschakelaar van de tractiebeugel.

6. Demonteer de tractiebeugel van de hendel.

   Note: Gooi de tractiebeugel weg.

7. Koppel de koppelingskabel los van de koppeling bij motor en het bedieningspaneel.

   Note: Gooi de koppelingskabel weg.

8. Maak de bevestigingsbouten van de motor los.

9. Reinig het frame en controleer het op beschadiging of slijtage.

10. Demonteer de aandrijfpoelie van de as van de motor (Figuur 1).



    Figuur 1

    1. Vierkante spie
    2. Aandrijfpoelie
    3. Ring (5/16 inch)
    4. Borgring
    5. Bout (5/16" x 1")

11. Demonteer de bestaande koppelingsbeugel zoals in Figuur 5.

Benodigde onderdelen voor deze stap:

1. Demonteer de afdekking van het bedieningspaneel en bevestigingsmiddelen, en bewaar deze.

2. Monteer de zwarte knop op de tractiehendel (Figuur 2).

3. Monteer de tractiehendel op de tractiebeugel zoals in Figuur 2.

4. Monteer de koppelingskabel op de tractie-scharnieras en borg deze met de borgpen (Figuur 2).

5. Monteer de tractie-scharnieras op de tractiebeugel zoals in Figuur 2.

6. Monteer de tractie-verbindingsplaat op de tractiehendel en de tractie-scharnieras zoals in Figuur 2.

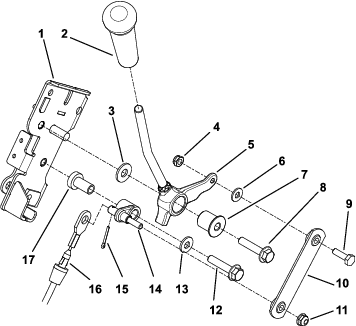

   Figuur 2

   1. Tractiebeugel
   2. Knop
   3. Vlakke onderlegring (0,31 x 0,73 inch)
   4. Borgmoer (¼")
   5. Tractiehendel
   6. Vlakke onderlegring (0,28 x 5/8 inch)
   7. Flenslager
   8. Bout (5/16" x 1½")
   9. Bout (¼" x ⅞")
   10. Tractie-verbindingsplaat
   11. Borgmoer (¼")
   12. Bout (5/16" x 1½")
   13. Platte ring (¼")
   14. Tractie-scharnieras
   15. Borgpen
   16. Koppelingskabel
   17. Flenslager

7. Monteer de tractiehendel op de tractiebeugel zoals in Figuur 3.

8. Draai de moer aan tot de veer is samengedrukt, draai de moer dan 1/2 slag terug.

   Note: Na het instellen van de moer: verzeker dat de gashendel niet beweegt als de motor hoog-stationair draait. Als de hendel beweegt, draai de moer dan iets aan.

9. Monteer de naderingsschakelaar op de tractiebeugel met 2 bouten (10-24 x 3/8 inch); zie Figuur 3.

10. Monteer de gaskabel op de gashendel (Figuur 3).



    Figuur 3

    1. Bout (¼" x 1¼")
    2. Vlakke onderlegring (0,28 x 5/8 inch)
    3. Wrijvingsring
    4. Gashendel
    5. Gaskabel
    6. Wrijvingsring
    7. Tractie-eenheid
    8. Drukveer
    9. Dunne borgmoer (1/4 inch)
    10. Naderingsschakelaar
    11. Bout (10-24 x 3/8 inch)

11. Monteer de tractie-eenheid onder de hendel, met de klem van de hendel naar boven, zoals in Figuur 4.

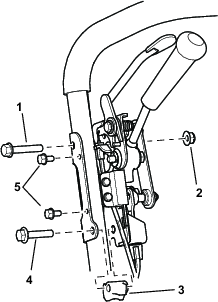

    Figuur 4

    1. Bout (5/16 x 1-3/4 inch)
    2. Borgmoer (5/16")
    3. Handgreepklem
    4. Bout (5/16" x 1½")
    5. Bout (M6 x 1 inch)

12. Monteer de eerder gedemonteerde afdekking van het bedieningspaneel en de bevestigingsmiddelen.

Benodigde onderdelen voor deze stap:

1. Monteer de koppelingsbeugel aan de zijkant van de motor (Figuur 5).

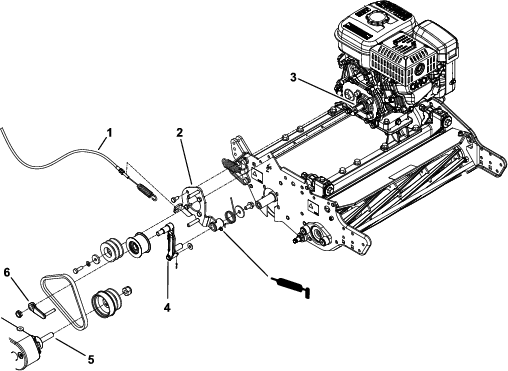

   Figuur 5

   1. Koppelingskabel
   2. Koppelingsbeugel
   3. Uitgaande as van de motor
   4. Koppelingshendel
   5. Aandrijfas
   6. Riemgeleider

2. Plaats de vierkante spie op de uitgaande as (Figuur 6).

   Note: Breng anti-vreet middel aan op de spie en de uitgaande as voordat de spie wordt gemonteerd.

3. Monteer de aandrijfpoelie, ring (5/16 inch), borgring, en bout (5/16" x 1 inch) zoals in Figuur 6.



   Figuur 6

   1. Vierkante spie
   2. Aandrijfpoelie
   3. Onderlegring (5/16 inch)
   4. Borgring
   5. Bout (5/16" x 1")

4. Monteer de koppelingshendel op de koppelingsbeugel (Figuur 5).

5. Monteer de torsieveer op de koppelingsbeugel met een onderlegring (3/8 x 1-3/8 inch) en een bout (3/8 x 3/4 inch) zoals in Figuur 5.

6. Monteer de spanpoelie-eenheid op de koppelingshendel met een riemgeleider en een zeskantmoer (Figuur 5).

7. Plaats de riemen in de koppeling.

8. Meet de hart-op-hart afstand tussen de uitgaande as van de motor en de aandrijfas (Figuur 7).

   Note: Verzeker dat afstand 13,18 tot 13,49 cm bedraagt.



   Figuur 7

   1. Uitgaande as van de motor
   2. Aandrijfas

9. De bevestigingsbouten van de motor vastdraaien.

10. Verzeker dat de zijvlakken van de poelies gelijkliggen binnen 0,76 mm, zie (Figuur 8).



    Figuur 8

    1. Verzeker dat de zijvlakken van de poelies gelijkliggen binnen 0,76 mm.

11. Monteer de gaskabel op de motor, zie de Gebruikershandleiding.

12. Monteer de koppelingskabel op de koppelingsplaat en koppelingshendel (Figuur 9).



    Figuur 9

    1. Koppelingsplaat
    2. Koppelingskabel
    3. Koppelingskabel, uiteinde met veer
    4. Koppelingshendel

13. Smeer de koppelingsbeugel (Figuur 5).

14. Plaats de riemen op de poelies.

15. Met de tractiehendel ingeschakeld: stel de riemgeleider in op een tussenruimte van 0,8 tot 2,4 mm tussen de achterkant van de riemen en de geleider (Figuur 10).



    Figuur 10

    1. Tussenruimte van 0,8 tot 2,4 mm
    2. Riemgeleider

1. Stel de koppelingskabel af, zie de Gebruikershandleiding.

2. Stel de gaskabel af, zie de Gebruikershandleiding.

3. Smeer de machine volgens de aanwijzingen in de Gebruikershandleiding.
